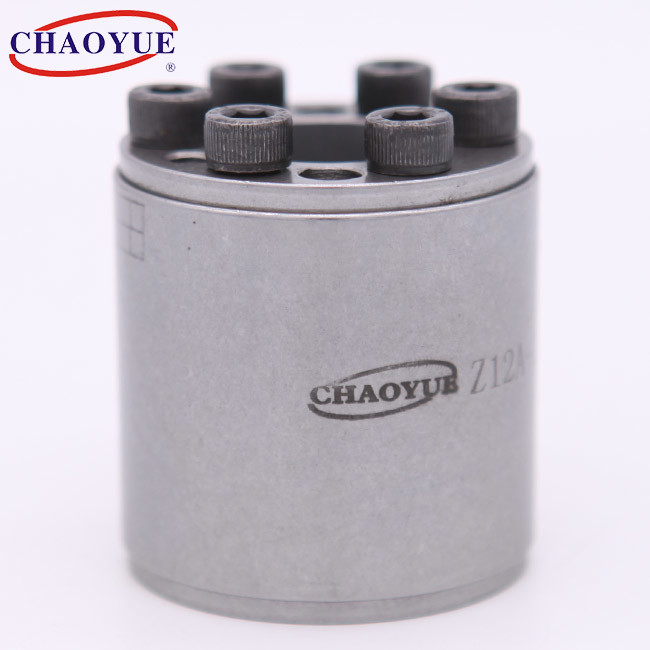

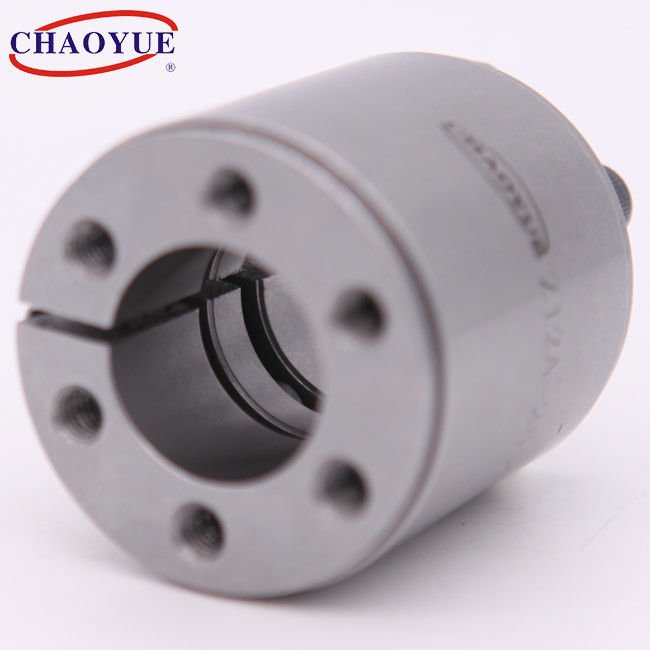

1240 كيلو نيوتن متر قفل تفتق بدون مفتاح البطانات

تفاصيل المنتج:
مكان المنشأ:	شنشي ، الصين
اسم العلامة التجارية:	CHAOYUE
رقم الموديل:	Z12B
شروط الدفع والشحن:
الحد الأدنى لكمية:	حاسب شخصي 1
الأسعار:	USD 30.00 - 1500.00 / pc
تفاصيل التغليف:	صندوق كرتوني أو صندوق خشبي يعتمد على حجم المنتجات
وقت التسليم:	1 - 3 أسابيع
شروط الدفع:	T / T.
القدرة على العرض:	500 قطعة شهريا

ﺎﺘﺼﻟ ﺍﻶﻧ

معلومات تفصيلية
القطر الداخلي:	70 - 600 ملم	القطر الخارجي:	110 - 695 ملم
سماكة:	60 - 155 ملم	عزم الدوران:	7.15 - 1240 كيلو نيوتن متر
الترباس:	M10 - M22	وزن:	2.3 - 108 كجم
إبراز:	البطانات قفل تفتق بدون مفتاح 155 مم , البطانات قفل تفتق بدون مفتاح 1240 kN.m , اتصال عمود المحور 1240 kN.m

منتوج وصف

Z12B بدون مفتاح يتقلص كم قفل كهربائي الجمعية

مثال تصاعد

البعد الأساسي [مم]					بولت		معدل الحمولة		الضغط على رمح [N / مم²]	الضغط على المحور [N / مم²]	عزم شد الترباس [نانومتر]	وزن [كلغ]
د	د	إل	إل₁	إل₂	د₁	ن	القوه المحوريه [كن]	عزم الدوران [kN · m]	الضغط على رمح [N / مم²]	الضغط على المحور [N / مم²]	عزم شد الترباس [نانومتر]	وزن [كلغ]
70	110	70	60	50	م 10	8	204	7.15	194	107	83	2.3
80	120	70	60	50	م 10	10	250	10.25	212	123	83	2.5
90	130	70	60	50	م 10	11	280	12.6	207	125	83	2.7
100	145	82	70	60	م 12	10	372	18.6	205	126	145	4.1
110	155	82	70	60	م 12	10	372	20.5	187	118	145	4.4
120	165	82	70	60	م 12	11	408	24.5	188	122	145	4.8
130	180	91	79	65	م 12	14	520	33.8	197	128	145	6.3
140	190	91	79	65	م 12	15	557	39	196	130	145	6.6
150	200	91	79	65	م 12	15	557	41.8	183	123	145	7.8
160	210	91	79	65	م 12	16	593	47.5	183	125	145	9.4
170	225	106	92	78	M14	15	764	65	193	133	230	10.7
180	235	106	92	78	M14	15	765	69	182	127	230	11.3
190	250	116	102	88	M14	16	815	77.5	163	103	230	14.6
200	260	116	102	88	M14	20	1020	102	194	124	230	15.3
220	285	124	108	96	م 16	15	1060	117	174	113	355	20.2
240	305	124	108	96	م 16	20	1410	170	212	140	355	21.8
260	325	124	108	96	م 16	21	1480	193	205	138	355	23.4
280	355	130	110	96	م 20	15	1650	232	213	141	690	30
300	375	130	110	96	م 20	15	1650	549	198	134	690	31.2
320	405	156	136	124	م 20	20	2210	354	191	125	690	48
340	425	156	136	124	م 20	20	2210	376	180	119	690	51
360	455	177	155	140	م 22	20	2750	496	185	118	930	69
380	475	177	155	140	م 22	20	2750	524	175	113	930	73
400	495	177	155	140	م 22	22	3010	602	183	122	930	76
420	515	177	155	140	م 22	24	3300	694	190	127	930	80
440	535	177	155	140	م 22	24	3300	728	166	123	930	81
460	555	177	155	140	م 22	24	3300	760	159	118	930	85
480	575	177	155	140	م 22	25	3440	830	159	119	930	88
500	595	177	155	140	م 22	24	3440	861	153	115	930	91
520	615	177	155	140	م 22	28	3850	1003	164	124	930	95
540	635	177	155	140	م 22	28	3850	1042	158	120	930	98
560	655	177	155	140	م 22	30	4130	1157	163	125	930	101
580	675	177	155	140	م 22	30	4130	1199	158	121	930	104
600	695	177	155	140	م 22	30	4130	1240	153	118	930	108
