منزل المنتجاتالجمعية قفل بدون مفتاحسمك 124 مم قفل بدون مفتاح الجمعية
124mm Thickness Keyless Locking Assembly
124mm Thickness Keyless Locking Assembly 124mm Thickness Keyless Locking Assembly

سمك 124 مم قفل بدون مفتاح الجمعية

تفاصيل المنتج:
مكان المنشأ: شنشي ، الصين
اسم العلامة التجارية: CHAOYUE
رقم الموديل: Z12C
شروط الدفع والشحن:
الحد الأدنى لكمية: حاسب شخصي 1
الأسعار: USD 30.00 - 1500.00 / pc
تفاصيل التغليف: صندوق كرتوني أو صندوق خشبي يعتمد على حجم المنتجات
وقت التسليم: 1 - 3 أسابيع
شروط الدفع: T / T.
القدرة على العرض: 500 قطعة شهريا
نتحدث الآن

معلومات تفصيلية
القطر الداخلي: 70 - 600 ملم القطر الخارجي: 110 - 695 ملم
سماكة: 60 - 155 ملم عزم الدوران: 4.25 - 731.6 كيلونيوتن متر
الترباس: M10 - M22 وزن: 2.3 - 108 كجم
إبراز:

سمك 124 مم تجميع القفل بدون مفتاح

,

220 مم ID بدون مفتاح قفل الجمعية

,

سمك 124 مم أجهزة قفل رمح بدون مفتاح

منتوج وصف

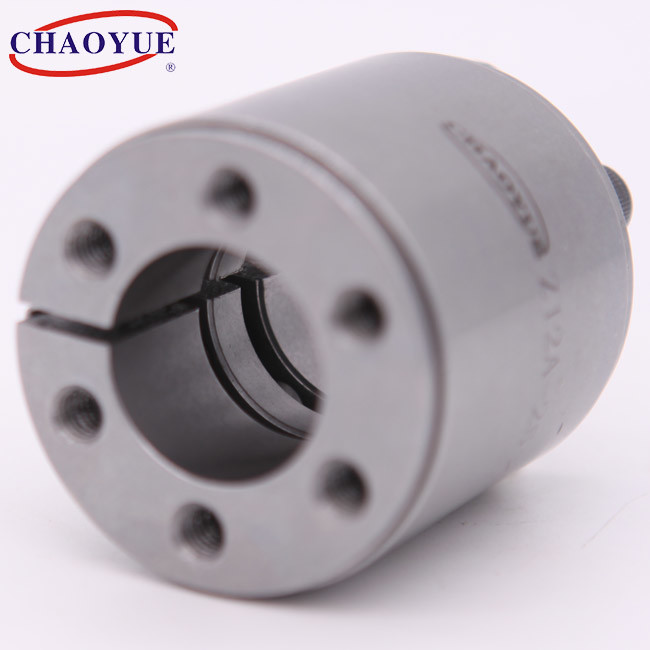

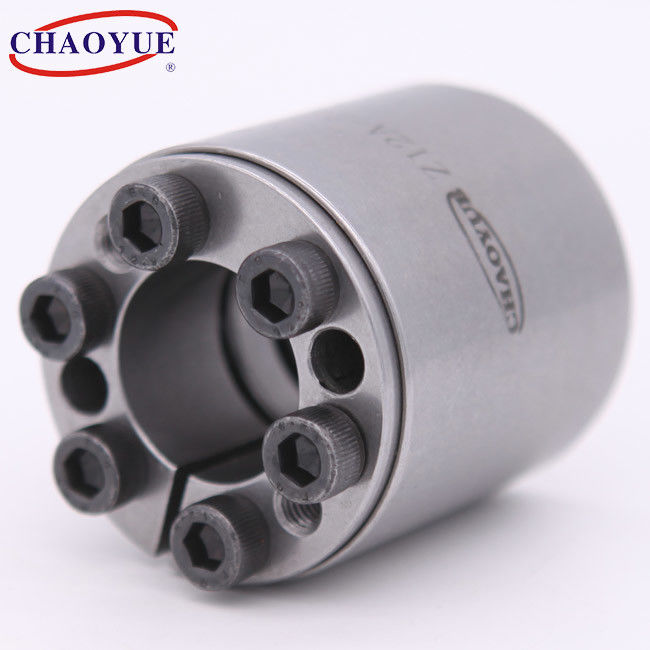

جهاز تجميع القفل بدون مفتاح لنقل عزم الدوران Z12C



سمك 124 مم قفل بدون مفتاح الجمعية 0





مثال تصاعد



البعد الأساسي [مم] بولت معدل الحمولة الضغط على رمح
[N / مم2]		 الضغط على المحور
[N / مم2]		 عزم شد الترباس
[نانومتر]		 وزن
[كلغ]
د د إل إل1 إل2 د1 ن القوه المحوريه
[كن]		 عزم الدوران
[kN · m]
70 110 70 60 50 م 10 8 121 4.25 115 64 49 2.3
80 120 70 60 50 م 10 10 152 6.1 125 73 49 2.5
90 130 70 60 50 م 10 11 167 7.5 122 74 49 2.7
100 145 82 70 60 م 12 10 177 8.81 97 60 69 4.1
110 155 82 70 60 م 12 10 177 9.74 89 56 69 4.4
120 165 82 70 60 م 12 11 193 11.6 89 58 69 4.8
130 180 91 79 65 م 12 14 247 16.06 93 61 69 6.3
140 190 91 79 65 م 12 15 264 18.5 93 62 69 6.6
150 200 91 79 65 م 12 15 264 19.86 87 59 69 7.8
160 210 91 79 65 م 12 16 290 23.27 87 60 69 9.4
170 225 106 92 78 M14 15 363 30.87 92 63 108 10.7
180 235 106 92 78 M14 15 363 32.75 87 60 108 11.3
190 250 116 102 88 M14 16 387 36.8 78 50 108 14.6
200 260 116 102 88 M14 18 484 48.45 92 59 108 15.3
220 285 124 108 96 م 16 15 505 55.57 83 54 168 20.2
240 305 124 108 96 م 16 20 673 80.75 100 67 168 21.8
260 325 124 108 96 م 16 21 705 91.67 97 66 168 23.4
280 355 130 110 96 م 20 15 877 122.8 114 75 369 30
300 375 130 110 96 م 20 15 887 133 106 72 369 31.2
320 405 156 136 124 م 20 20 1181 189 102 67 369 48
340 425 156 136 124 م 20 20 1181 200.8 96 64 369 51
360 455 177 155 140 م 22 20 1455 262 98 62 495 69
380 475 177 155 140 م 22 20 1455 277.7 93 60 495 73
400 495 177 155 140 م 22 22 1595 319 97 65 495 76
420 515 177 155 140 م 22 24 1751 367.8 100 68 495 80
440 535 177 155 140 م 22 24 1952 429.5 98 73 550 81
460 555 177 155 140 م 22 24 1952 448.4 94 70 550 85
480 575 177 155 140 م 22 25 2040 489.7 94 70 550 88
500 595 177 155 140 م 22 25 2040 508 90 68 550 91
520 615 177 155 140 م 22 28 2273 591 97 73 550 95
540 635 177 155 140 م 22 28 2273 614 93 71 550 98
560 655 177 155 140 م 22 30 2437 682.6 96 74 550 101
580 675 177 155 140 م 22 30 2437 707.4 93 72 550 104
600 695 177 155 140 م 22 30 2437 731.6 90 70 550 108
