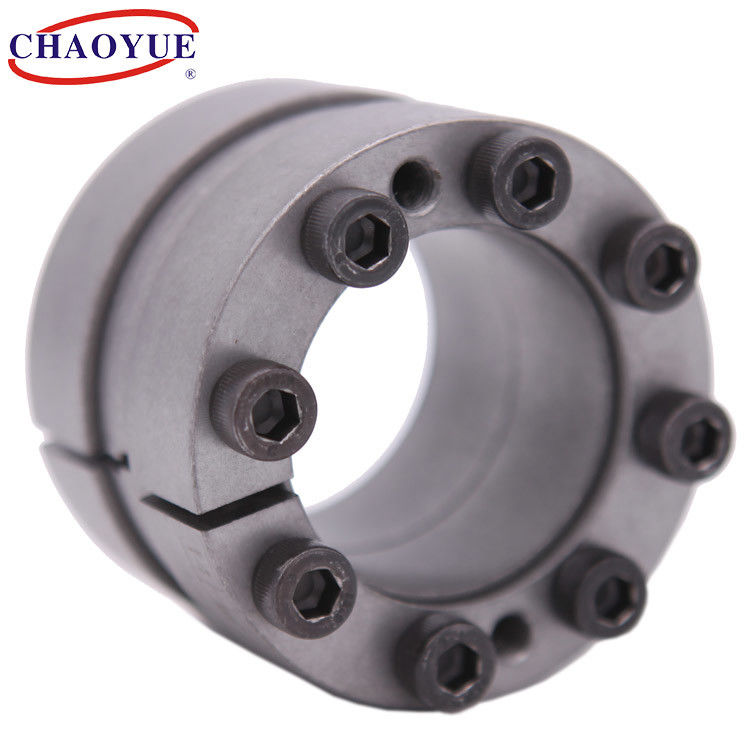

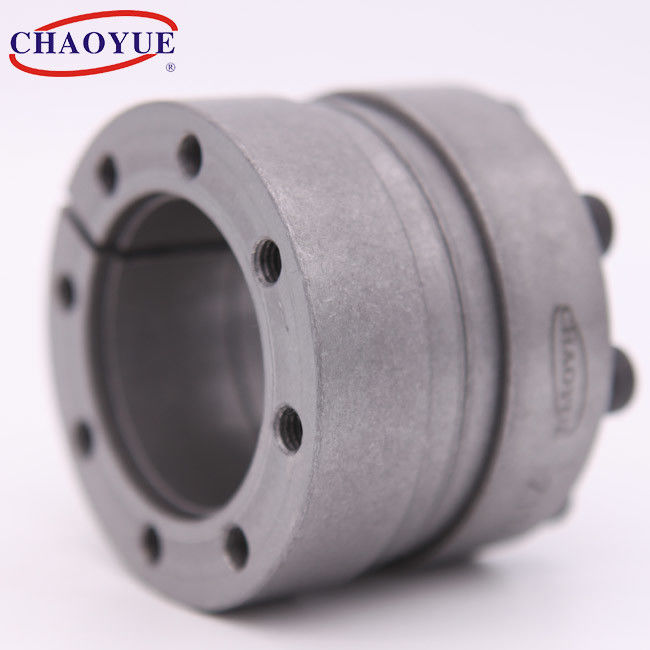

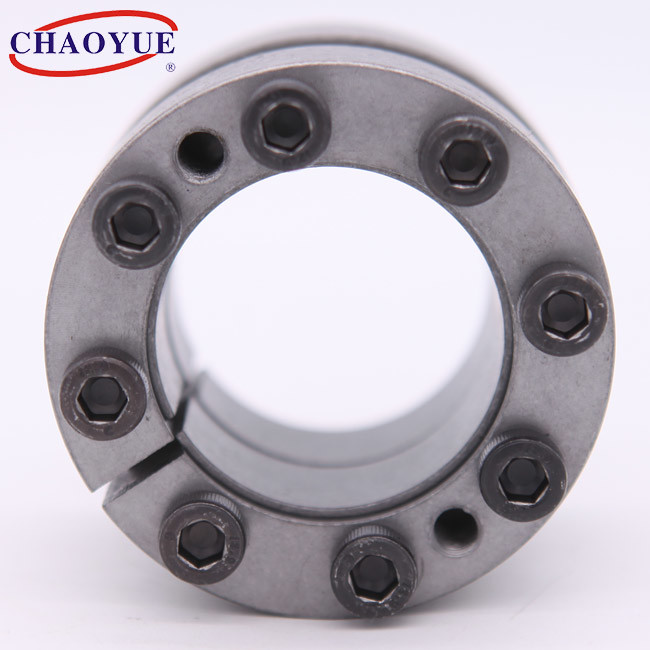

M10 بولت شافت لقط العناصر

تفاصيل المنتج:
مكان المنشأ:	شنشي ، الصين
اسم العلامة التجارية:	CHAOYUE
رقم الموديل:	Z17B
شروط الدفع والشحن:
الحد الأدنى لكمية:	5 حاسوب
الأسعار:	USD 60.00 - 2250.00 / pc
تفاصيل التغليف:	صندوق كرتوني أو صندوق خشبي يعتمد على حجم المنتجات
وقت التسليم:	1 - 3 أسابيع
شروط الدفع:	T / T.
القدرة على العرض:	500 قطعة شهريا

ﺎﺘﺼﻟ ﺍﻶﻧ

معلومات تفصيلية
القطر الداخلي:	100-600 ملم	القطر الخارجي:	145-710 ملم
سماكة:	76-226 ملم	Toruqe:	10.3 - 880 كيلو نيوتن متر
الترباس:	M10 - M20	وزن:	4.5 - 179.5 كجم
إبراز:	عناصر تثبيت عمود الترباس M10 , عناصر تحامل العمود OD 180 مم , وصلة توسع من نوع الترباس M10

منتوج وصف

Z17B تحميل ثقيل رمح الطاقة قفل لقط العناصر

مثال تصاعد

البعد الأساسي [مم]						بولت		معدل الحمولة		الضغط على رمح [N / مم²]	الضغط على المحور [N / مم²]	عزم شد الترباس [نانومتر]	وزن [كلغ]
د	د	إل	إل₁	إل₂	إل₃	د₁	ن	عزم الدوران [kN · m]	القوه المحوريه [كن]	الضغط على رمح [N / مم²]	الضغط على المحور [N / مم²]	عزم شد الترباس [نانومتر]	وزن [كلغ]
100	145	86	76	28	66	م 10	8	10.3	206	83	67	83	4.5
110	155	86	76	28	66	م 10	9	12.7	232	85	71	83	4.9
120	165	86	76	28	66	م 10	10	15.5	258	86	74	83	5.3
130	180	96	86	33	76	م 10	12	20.1	310	83	69	83	7.3
140	190	96	86	33	76	م 10	12	21.6	310	77	65	83	7.8
150	200	96	86	33	76	م 10	14	27	361	84	73	83	8.2
160	210	96	86	33	76	م 10	15	31	387	84	74	83	8.7
170	225	110	98	38	86	م 12	12	38.3	451	82	70	145	11.6
180	235	110	98	38	86	م 12	14	47.3	526	90	78	145	12.2
190	250	126	114	46	102	م 12	16	57	601	82	69	145	16.7
200	260	126	114	46	102	م 12	18	67.6	676	88	75	145	17.4
220	285	136	122	50	110	M14	16	90.7	825	90	77	230	22.3
240	305	136	122	50	110	M14	16	99	825	83	72	230	24.1
260	325	136	122	50	110	M14	18	120.6	928	86	76	230	25.8
280	355	162	146	60	130	م 16	18	180.5	1289	94	80	355	38.2
300	375	162	146	60	130	م 16	20	215	1433	97	84	355	40.6
320	405	188	170	72	154	مسييه 18	20	276	1724	93	78	485	58.6
340	425	188	170	72	154	مسييه 18	20	293	1724	87	75	485	61.8
360	455	216	198	84	178	مسييه 18	24	372	2069	86	72	485	85
380	475	216	198	84	178	مسييه 18	24	393	2069	81	69	485	89.2
400	495	216	198	84	178	مسييه 18	24	414	2069	77	66	485	93.4
420	515	216	198	84	178	مسييه 18	28	507	2413	86	74	485	97.5
440	545	246	226	96	202	م 20	24	517	2348	70	59	690	128.9
460	565	246	226	96	202	م 20	24	540	2348	67	57	690	134.1
480	585	246	226	96	202	م 20	24	564	2348	64	55	690	139.3
500	605	246	226	96	202	م 20	28	685	2740	72	63	690	144.5
520	630	246	226	96	202	م 20	28	712	2740	69	60	690	157.6
540	650	246	226	96	202	م 20	28	740	2740	67	58	690	163.1
560	670	246	226	96	202	م 20	30	822	2935	69	60	690	168.6
580	670	246	226	96	202	م 20	30	851	2935	66	59	690	174
600	710	246	226	96	202	م 20	30	880	2935	64	57	690	179.5
