30kN شافت لقط العناصر

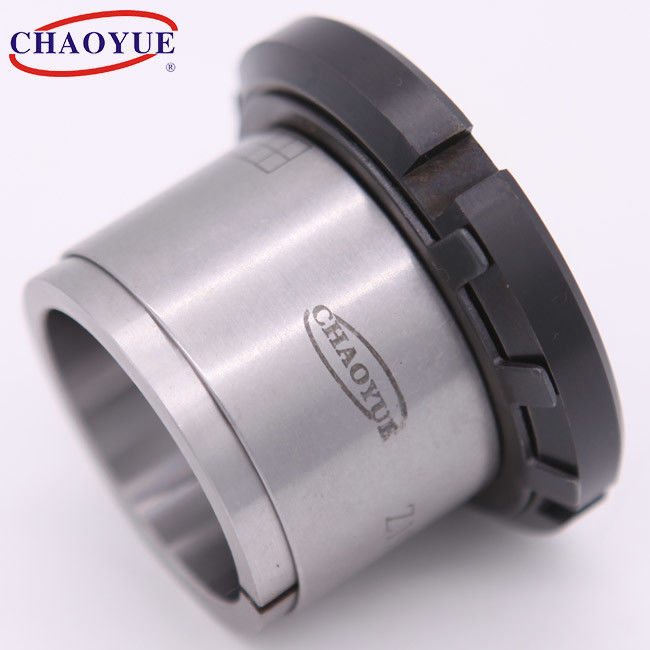

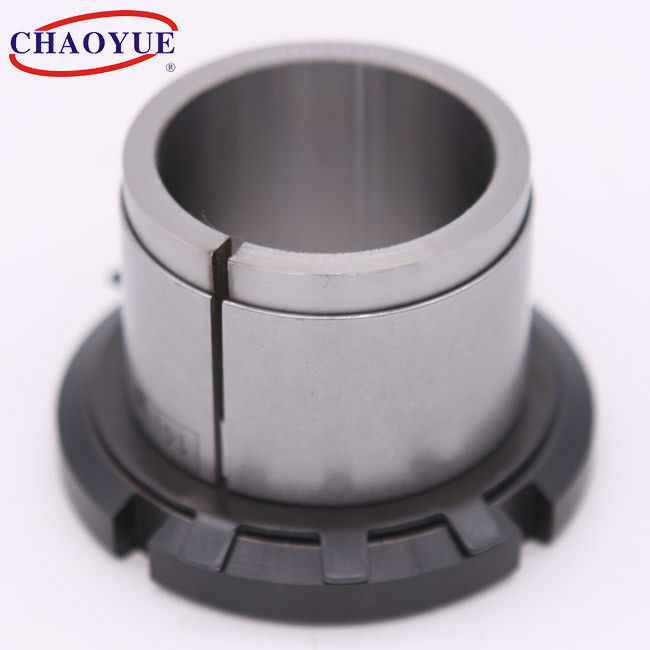

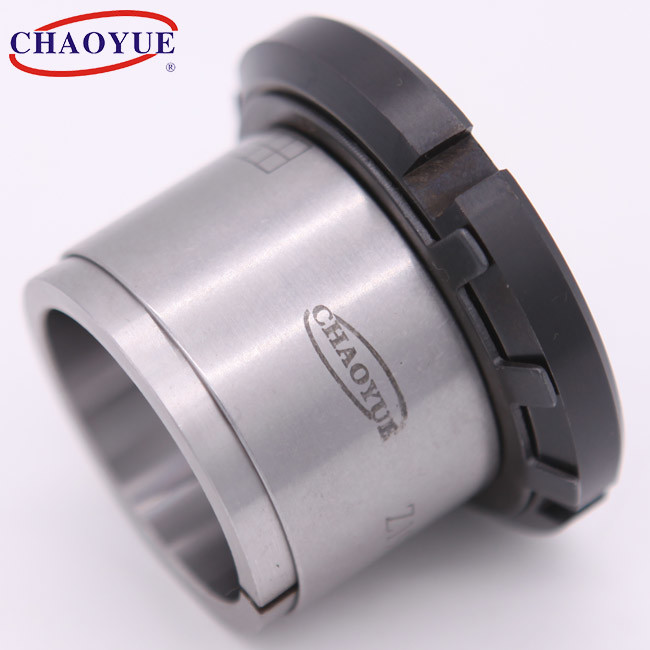

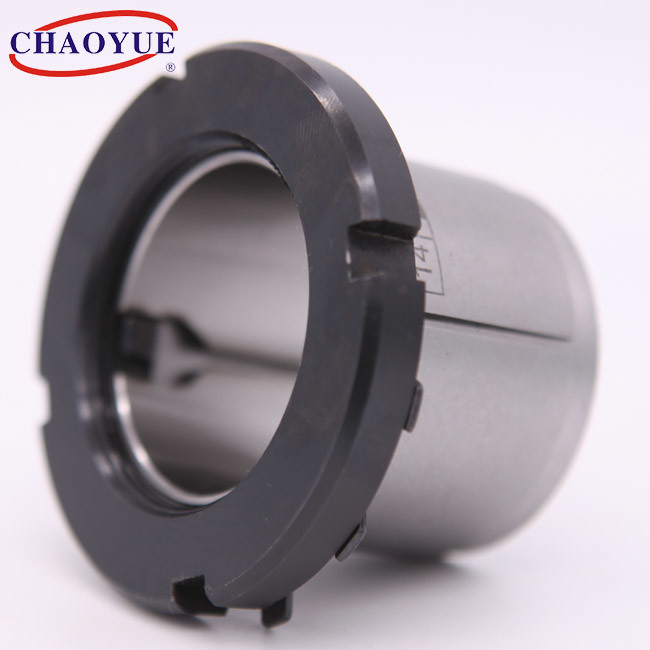

30kN Shaft Clamping Elements
30kN Shaft Clamping Elements 30kN Shaft Clamping Elements 30kN Shaft Clamping Elements

30kN شافت لقط العناصر

تفاصيل المنتج:
مكان المنشأ: شنشي ، الصين
اسم العلامة التجارية: CHAOYUE
رقم الموديل: Z19B
شروط الدفع والشحن:
الحد الأدنى لكمية: 10 قطع
الأسعار: USD 7.00 - 25.00 / pc
تفاصيل التغليف: صندوق كرتوني أو صندوق خشبي يعتمد على حجم المنتجات
وقت التسليم: 1 - 3 أسابيع
شروط الدفع: T / T.
القدرة على العرض: 1000 جهاز كمبيوتر شخصى شهريا
ﺎﺘﺼﻟ ﺍﻶﻧ

معلومات تفصيلية
القطر الداخلي: 14-60 ملم القطر الخارجي: 25-70 ملم
سماكة: 30 - 52 ملم عزم الدوران: 64 - 1360 نيوتن
الترباس: M20 - M65 وزن: 0.08 - 0.42 كجم
إبراز:

680N.m عناصر تحامل العمود

,

30kN عناصر تحامل العمود

,

30kN قفل تفتق بدون مفتاح البطانات

منتوج وصف

جهاز القفل الميكانيكي لنقل الحركة بقفل الطاقة Z19B



30kN شافت لقط العناصر 0





مثال تصاعد

30kN شافت لقط العناصر 1





البعد الأساسي [مم] بولت معدل الحمولة الضغط على رمح
[N / مم2]		 الضغط على المحور
[N / مم2]		 عزم شد الترباس
[نانومتر]		 وزن
[كلغ]
د د ه ح ب د1 القوه المحوريه
[كن]		 عزم الدوران
[N · m]
14 25 32 30 20 M20 × 1 9.1 64 85 45 95 0.08
15 25 32 30 20 M20 × 1 9.1 70 80 45 95 0.08
16 25 32 30 20 M20 × 1 9.1 73 75 45 95 0.07
17 25 32 32 20 M22 × 1 9.1 80 70 45 95 0.07
18 30 32 32 20 M22 × 1 9.1 83 65 40 95 0.12
19 30 38 32 20 M25 × 1.5 11 105 75 45 160 0.11
20 30 38 32 20 M25 × 1.5 11 112 70 45 160 0.1
22 35 45 36 25 M30 × 1.5 14.5 163 70 45 220 0.17
24 35 45 36 25 M30 × 1.5 14.5 178 65 45 220 0.15
25 35 45 36 25 M30 × 1.5 14.5 185 60 45 220 0.14
28 40 52 42 30 M35 × 1.5 14.5 250 55 40 340 0.22
30 40 52 42 30 M35 × 1.5 17.5 270 50 40 340 0.19
32 42 55 44 30 M36 × 1.5 21.5 350 60 45 340 0.2
32 45 58 44 30 M40 × 1.5 21.5 350 60 45 480 0.27
35 45 58 44 30 M40 × 1.5 21.5 390 55 45 480 0.22
38 50 65 45 30 M45 × 1.5 26 500 60 45 680 0.3
40 50 65 45 30 M45 × 1.5 26 520 60 50 680 0.25
45 55 70 46 30 M50 × 1.5 30 680 60 50 870 0.29
48 60 75 46 30 M55 × 2 35 840 60 50 970 0.37
50 60 75 46 30 M55 × 2 35 880 60 50 970 0.32
55 65 80 46 30 M60 × 2 37.5 1030 60 50 1100 0.34
60 70 85 52 30 M65 × 2 45 1360 65 55 1300 0.42
