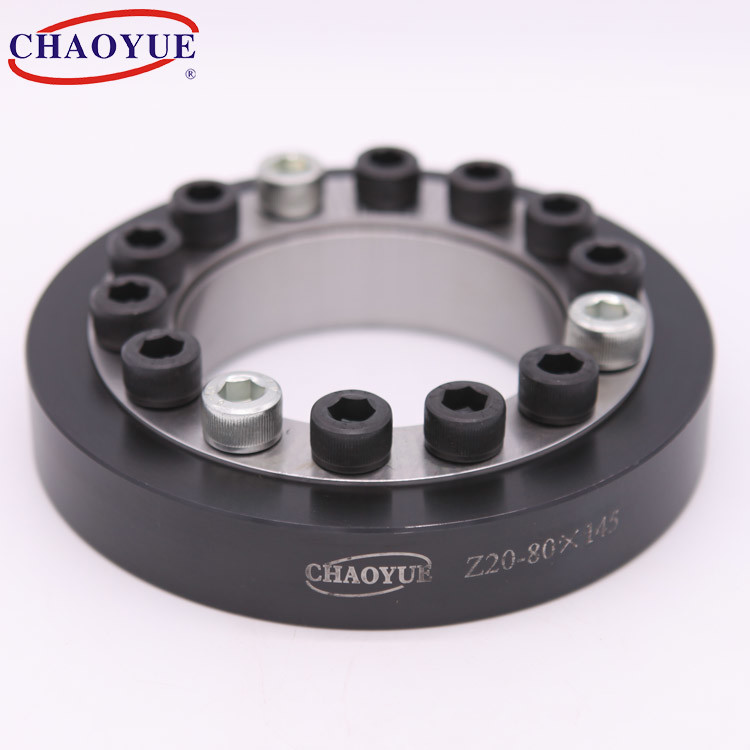

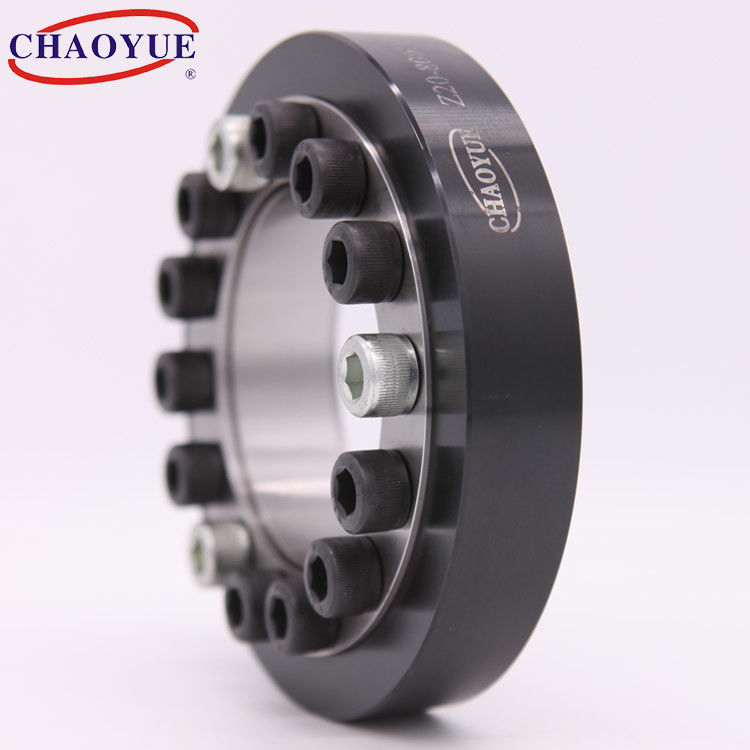

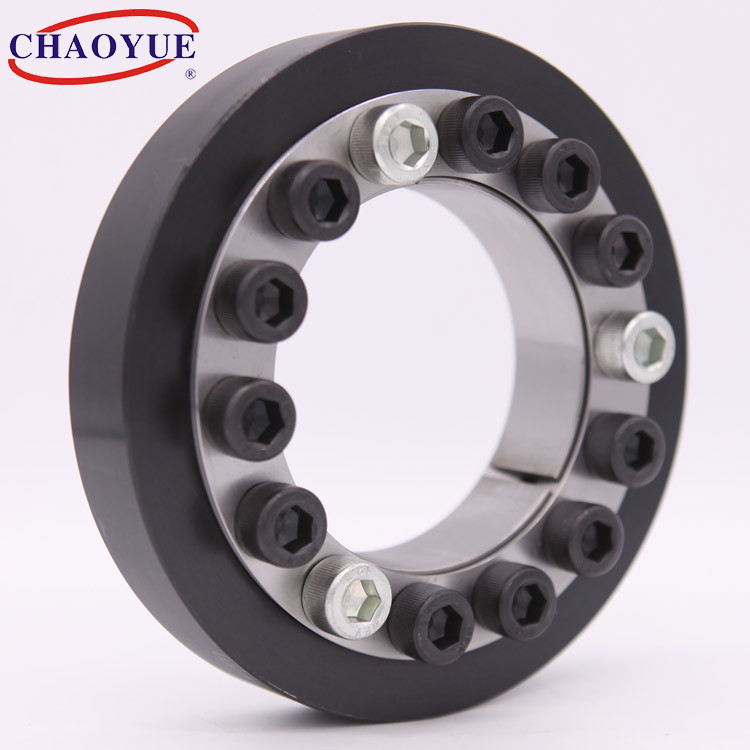

160mm Inner Diameter Sleeve Expansion Joint
160mm Inner Diameter Sleeve Expansion Joint 160mm Inner Diameter Sleeve Expansion Joint 160mm Inner Diameter Sleeve Expansion Joint

404 Not Found

تفاصيل المنتج:
مكان المنشأ: شنشي ، الصين
اسم العلامة التجارية: CHAOYUE
رقم الموديل: Z20
شروط الدفع والشحن:
الحد الأدنى لكمية: حاسب شخصي 1
الأسعار: USD 10.00 - 105.00 / pc
تفاصيل التغليف: صندوق كرتوني أو صندوق خشبي يعتمد على حجم المنتجات
وقت التسليم: 1 - 3 أسابيع
شروط الدفع: T / T.
القدرة على العرض: 500 قطعة شهريا
ﺎﺘﺼﻟ ﺍﻶﻧ

معلومات تفصيلية
القطر الداخلي: 25-160 ملم القطر الخارجي: 60 - 260 ملم
سماكة: 20 - 38 ملم عزم الدوران: 0.19 - 23 كيلو نيوتن متر
الترباس: M6 - M12 وزن: 0.37 - 9.2 كجم
إبراز:

مفصل توسيع جلبة بقطر داخلي 160 ملم

,

وصلة توسيع غلاف بقطر خارجي 260 ملم

,

ذروة قطر داخلي 160 ملم جلبة بدون مفتاح

منتوج وصف

جهاز قفل عنصر التثبيت بعمود التوصيل الميكانيكي Z20



404 Not Found 0





مثال تصاعد

404 Not Found 1





البعد الأساسي [مم] بولت معدل الحمولة عزم شد الترباس
[نانومتر]		 وزن
[كلغ]
د د د إل إل1 إل2 د1 ن عزم الدوران
[kN · m]		 القوه المحوريه
[كن]
25 18 60 26 20 17 م 6 9 0.19 21 17 0.37
25 20 60 26 20 17 م 6 9 0.255 25 17 0.37
30 20 65 26 20 17 م 6 9 0.205 20 17 0.42
30 22 65 26 20 17 م 6 9 0.27 24 17 0.42
30 24 65 26 20 17 م 6 9 0.34 28 17 0.42
35 25 72 26 20 17 م 6 12 0.365 29 17 0.48
35 28 72 26 20 17 م 6 12 0.49 35 17 0.48
35 30 72 26 20 17 م 6 12 0.585 39 17 0.48
40 30 78 26 20 17 م 6 15 0.555 37 17 0.54
40 32 78 26 20 17 م 6 15 0.59 37 17 0.54
40 34 78 26 20 17 م 6 15 0.71 42 17 0.54
40 35 78 26 20 17 م 6 15 0.77 44 17 0.54
45 35 92 32 24 20 م 8 12 0.96 55 41 0.92
45 36 92 32 24 20 م 8 12 1.03 57 41 0.92
45 38 92 32 24 20 م 8 12 1.2 63 41 0.92
50 38 98 32 24 20 م 8 12 1.01 53 41 1
50 40 98 32 24 20 م 8 12 1.16 58 41 1
50 42 98 32 24 20 م 8 12 1.32 63 41 1
55 42 105 32 24 20 م 8 14 1.33 63 41 1.1
55 45 105 32 24 20 م 8 14 1.59 70 41 1.1
55 48 105 32 24 20 م 8 14 1.88 78 41 1.1
60 48 110 32 24 20 م 8 14 1.6 67 41 1.2
60 50 110 32 24 20 م 8 14 1.78 71 41 1.2
60 52 110 32 24 20 م 8 14 1.89 73 41 1.2
70 55 138 38 28 24 م 10 14 2.93 106 83 2.3
70 58 138 38 28 24 م 10 14 3.37 116 83 2.3
70 60 138 38 28 24 م 10 14 3.69 123 83 2.3
80 62 145 38 28 24 م 10 14 3.14 101 83 2.4
80 65 145 38 28 24 م 10 14 3.57 110 83 2.4
80 68 145 38 28 24 م 10 14 4.02 118 83 2.4
80 70 145 38 28 24 م 10 14 4.35 124 83 2.4
90 70 160 38 28 24 م 10 16 4.09 117 83 2.8
90 75 160 38 28 24 م 10 16 4.89 130 83 2.8
90 78 160 38 28 24 م 10 16 5.42 139 83 2.8
100 78 180 45 33 26 م 12 14 5.98 153 145 3.8
100 80 180 45 33 26 م 12 14 6.37 159 145 3.8
100 82 180 45 33 26 م 12 14 6.49 158 145 3.8
100 85 180 45 33 26 م 12 14 7.16 168 145 3.8
110 85 190 45 33 26 م 12 14 6.18 145 145 4.1
110 88 190 45 33 26 م 12 14 6.8 154 145 4.1
110 90 190 45 33 26 م 12 14 7.24 160 145 4.1
110 95 190 45 33 26 م 12 14 8.38 176 145 4.1
120 95 205 45 33 26 م 12 16 8.25 173 145 4.7
120 100 205 45 33 26 م 12 16 9.45 189 145 4.7
120 105 205 45 33 26 م 12 16 10.74 204 145 4.7
140 110 230 50 38 34 م 12 22 12.86 233 145 7.4
140 115 230 50 38 34 م 12 22 14.44 251 145 7.4
140 120 230 50 38 34 م 12 22 16.14 269 145 7.4
160 125 260 50 38 34 م 12 26 17.13 274 145 9.2
160 130 260 50 38 34 م 12 26 18.99 292 145 9.2
160 135 260 50 38 34 م 12 26 20.94 310 145 9.2
160 140 260 50 38 34 م 12 26 23 328 145 9.2

بطاقة:

مفصل توسيع الأكمام m6

أجهزة قفل عمود الترباس m6

طول 66 مم عناصر تثبيت العمود
