منزل المنتجاتالجمعية قفل بدون مفتاح

M14 بولت قفل بدون مفتاح الجمعية

M14 Bolt Keyless Locking Assembly
M14 Bolt Keyless Locking Assembly M14 Bolt Keyless Locking Assembly

M14 بولت قفل بدون مفتاح الجمعية

تفاصيل المنتج:
مكان المنشأ: شنشي ، الصين
اسم العلامة التجارية: CHAOYUE
رقم الموديل: Z23
شروط الدفع والشحن:
الحد الأدنى لكمية: 5 حاسوب
الأسعار: USD 10.00 - 113.00 / pc
تفاصيل التغليف: صندوق كرتوني أو صندوق خشبي يعتمد على حجم المنتجات
وقت التسليم: 1 - 3 أسابيع
شروط الدفع: T / T.
القدرة على العرض: 500 قطعة شهريا
ﺎﺘﺼﻟ ﺍﻶﻧ

معلومات تفصيلية
القطر الداخلي: 19-180 ملم القطر الخارجي: 47 - 235 ملم
سماكة: 39 - 84 ملم عزم الدوران: 0.54 - 50.4 كيلو نيوتن متر
الترباس: M6 - M14 وزن: 0.35 - 13.68 كجم
إبراز:

235mm OD بدون مفتاح قفل الجمعية

,

M14 الترباس قفل الجمعية بدون مفتاح

,

M14 الترباس توسيع الأكمام المشتركة

منتوج وصف

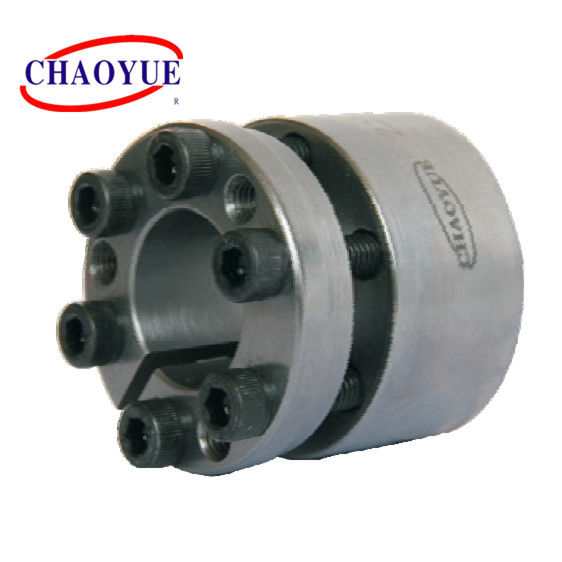

Z23 Power Lock Device Locking Assembly لآلات الأطعمة



M14 بولت قفل بدون مفتاح الجمعية 0

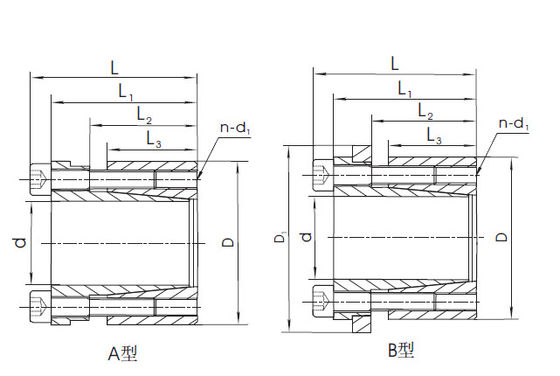

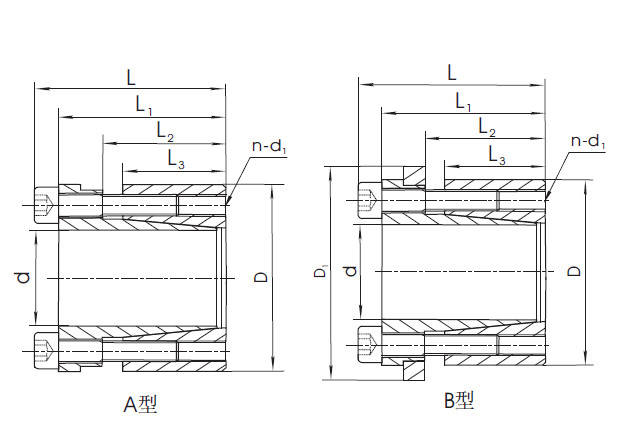

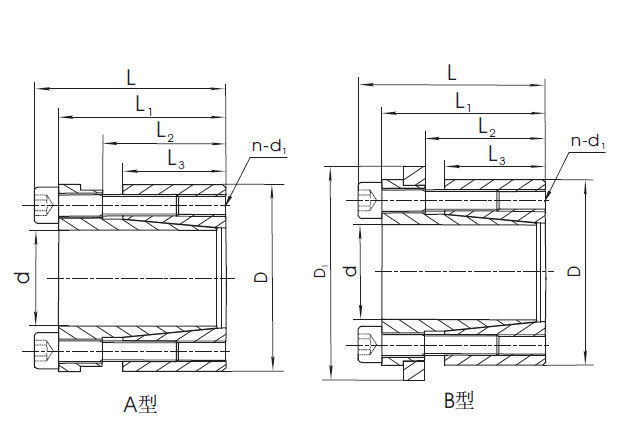

مثال تصاعد

M14 بولت قفل بدون مفتاح الجمعية 1





البعد الأساسي [مم] بولت معدل الحمولة عزم شد الترباس
[نانومتر]		 وزن
[كلغ]
د د إل إل1 إل2 إل3 د1 د1 ن القوه المحوريه
[كن]		 عزم الدوران
[kN · m]
19 47 45 39 30 26 53 م 6 6 54 0.54 17 0.35
20 47 45 39 30 26 53 م 6 6 54 0.6 17 0.36
22 47 45 39 30 26 53 م 6 6 54 0.6 17 0.44
24 50 45 39 30 26 56 م 6 6 54 0.65 17 0.47
25 50 45 39 30 26 56 م 6 6 54 0.68 17 0.48
28 55 45 39 30 26 61 م 6 6 54 0.78 17 0.55
30 55 45 39 30 26 61 م 6 6 54 0.82 17 0.76
32 60 45 39 30 26 66 م 6 9 82 1.31 17 0.79
35 60 45 39 30 26 66 م 6 9 82 1.44 17 0.81
38 65 45 39 30 26 71 م 6 9 82 1.52 17 0.87
40 65 45 39 30 26 71 م 6 9 82 1.64 17 0.94
42 75 55 47 35 30 81 م 8 6 101 2.13 41 1.02
45 75 55 47 35 30 81 م 8 6 101 2.28 41 1.06
48 80 55 47 35 30 86 م 8 6 101 2.43 41 1.7
50 80 55 47 35 30 86 م 8 6 101 2.53 41 1.76
55 85 55 47 35 30 91 م 8 9 152 4.18 41 1.89
60 90 55 47 35 30 96 م 8 9 152 4.56 41 1.98
65 95 55 47 35 30 101 م 8 9 152 4.96 41 2.15
70 110 77 67 46 40 116 م 10 7 186 6.5 83 2.24
75 115 77 67 46 40 121 م 10 7 186 7 83 3.07
80 120 77 67 46 40 126 م 10 7 186 7.4 83 3.35
85 125 77 67 46 40 131 م 10 8 213 9 83 3.59
90 130 77 67 46 40 136 م 10 8 213 9.6 83 5.04
95 135 77 67 46 40 141 م 10 10 267 12.6 83 5.38
100 145 89 77 52 46 151 م 12 7 270 13.3 145 5.81
110 155 89 77 52 46 161 م 12 7 270 14.7 145 6.06
120 165 89 77 52 46 171 م 12 8 309 18.4 145 7.61
130 180 89 77 52 46 186 م 12 10 342 20.5 145 8.32
140 190 98 84 59 51 196 M14 8 373 26.1 230 9.56
150 200 98 84 59 51 206 M14 10 467 35.1 230 10.15
160 210 98 84 59 51 216 M14 10 467 37.4 230 11.23
170 225 98 84 59 51 231 M14 12 560 47.6 230 12.45
180 235 98 84 59 51 241 M14 12 560 50.4 230 13.68
