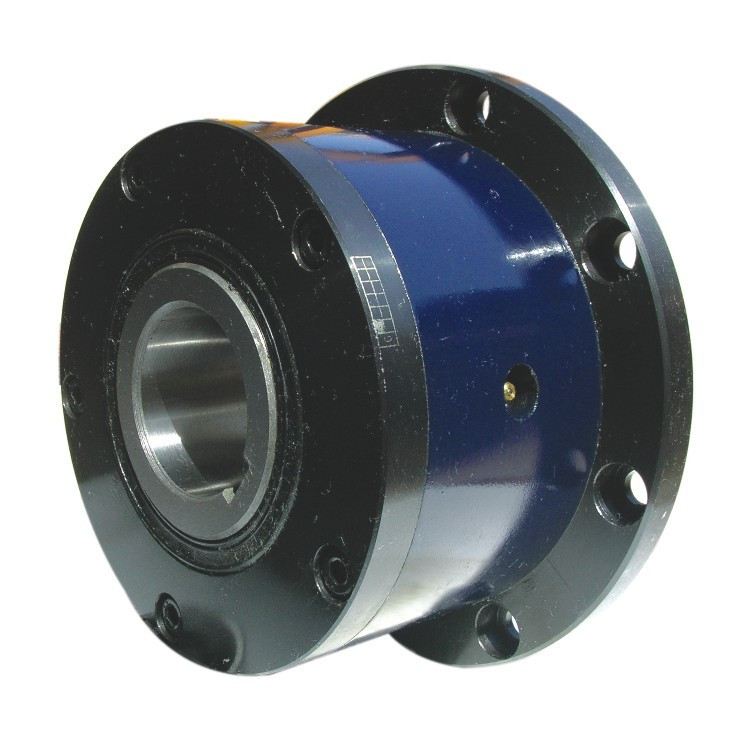

230mm OD Sprag تجاوز القابض

تفاصيل المنتج:
مكان المنشأ:	شنشي ، الصين
اسم العلامة التجارية:	CHAOYUE
رقم الموديل:	CKZF-D
شروط الدفع والشحن:
الحد الأدنى لكمية:	حاسب شخصي 1
الأسعار:	USD 185.00 - 1650.00 / pc
تفاصيل التغليف:	صندوق كرتوني أو صندوق خشبي يعتمد على حجم المنتجات
وقت التسليم:	1 - 3 أسابيع
شروط الدفع:	T / T.
القدرة على العرض:	500 قطعة شهريا

ﺎﺘﺼﻟ ﺍﻶﻧ

معلومات تفصيلية
اسم المنتج:	CKZF-D Machinecal Freewheel طريقة واحدة القابض مع Keyway 3.9 - 94.0 كجم	القطر الداخلي:	30-130 ملم
القطر الخارجي:	128 - 380 ملم	الطول:	70 - 214 ملم
عزم الدوران:	300 - 15150 نيوتن
إبراز:	Machinecal Sprag Overrunning Clutch , 230mm OD Sprag Overrunning Clutch , 230mm OD كام مخلب محمل

منتوج وصف

CKZF-D Machinecal Freewheel طريقة واحدة القابض مع Keyway 3.9 - 94.0 كجم

Sprag نوع القابض أحادي الاتجاه
الحلقة الخارجية ، شكل الإسفين 8 ، زنبرك التثبيت الداخلي والتكوين ، تعمل هذه الأوتاد في القابض الأسطواني أحادي الاتجاه من نوع الأسطوانة بطريقة مماثلة.عندما يتم تدوير الحلقة الخارجية في الحلقة الموضحة عكس اتجاه عقارب الساعة بالنسبة للحلقة الداخلية ، يتم دفع الإسفين مائلًا ، والداخلي ، بحيث يكون هناك مسافة معينة بينهما ، وبالتالي لن يتم قفل القابض.بمعنى آخر ، القابض أحادي الاتجاه من نوع sprag المصور والذي يسمح في أي وقت فيما يتعلق بالحلقة الخارجية بالدوران عكس اتجاه عقارب الساعة ، فيما يتعلق بالحلقة الداخلية أو يُسمح له بالدوران في اتجاه عقارب الساعة. حلقة داخلية دائرية في اتجاه عقارب الساعة ، من أجل هندسة الإسفين ، بما في ذلك البطاقة ، لا يمكنك التنقل بين الحلقة الخارجية لقفل الاثنين معًا.أي ، بمجرد انحشار الأوتاد في الحلقات الداخلية والخارجية ، يحدث قفل القابض أحادي الاتجاه ، وليس فيما يتعلق بالحلقة الخارجية للحلقة الداخلية تدور في اتجاه عقارب الساعة ، فيما يتعلق بالحلقة الخارجية أو الحلقة الداخلية التي تدور عكس اتجاه عقارب الساعة.للتأكد من أن الإسفين يمكن تثبيته بإحكام بين الحلقات الداخلية والخارجية ، وبهذه الطريقة ، يتم تزويد القابض بزنبرك احتياطي ، بحيث يمكن قفل الإسفين في اتجاه منعطفين ، يظل مائلاً.

مثال تصاعد

230mm OD Sprag تجاوز القابض 0

230mm OD Sprag تجاوز القابض 1

يكتب	عزم الدوران الاسمي [نانومتر]	سرعة دوران دقيقة غير ملامسة	أقصى سرعة دوران غير ملامسة	البعد في الكنتور [مم]											وزن [كلغ]
يكتب	عزم الدوران الاسمي [نانومتر]	ن_دقيقة	ن_الأعلى	د [H7]	د	د₁ [h8]	د₂	د₃	ح	ب	إل	تي	اختصار الثاني₁	ب_ن xt_ن	وزن [كلغ]
CKZF-D30100	300	780	6000	30	100	75	114	128	10	57	70	3.0	6 - 6.6	8 × 3.3	3.9
CKZF-D35110	460	740	6000	35	110	80	124	140	13	58.5	75	3.5	6 - 6.6	10 × 3.3	4.9
CKZF-D40125	590	720	5000	40	125	100	142	160	14	68.5	88	4.5	8 - 9.0	12 × 3.3	7.5
CKZF-D45130	700	665	5000	45	130	100	146	165	15	75.5	88	3.5	8 - 9.0	14 × 3.8	7.8
CKZF-D50150	1310	610	4000	50	150	110	166	185	14	78	97	4.0	8 - 9.0	14 × 3.8	10.8
CKZF-D55160	1480	600	4000	55	160	115	182	204	18	84	106	4.0	8-11	16 × 4.3	14.0
CKZF-D60170	1910	490	3200	60	170	125	192	214	17	101	116	4.0	10-11	18 × 4.4	16.8
CKZF-D70190	2700	480	3200	70	190	140	212	234	18	113	136	4.0	10-11	20 × 4.9	20.8
CKZF-D80210	4500	450	2400	80	210	160	232	254	21	120.5	146	4.0	10-11	22 × 5.4	27.0
CKZF-D90230	7560	420	2400	90	230	180	254	278	20.5	131	160	4.5	10 - 14	25 × 5.4	40.0
CKZF-D100270	11500	455	2000	100	270	210	305	335	30	150	184	5.0	10 - 18	28 × 6.4	67.0
CKZF-D130310	15150	415	2000	130	310	240	345	380	29	181	214	5.0	12-18	32 × 7.4	94.0
