تفاصيل المنتج:
|
|
| مكان المنشأ: | شنشي ، الصين |
|---|---|
| اسم العلامة التجارية: | CHAOYUE |
| رقم الموديل: | CKF-ب |
|
شروط الدفع والشحن:
|
|
| الحد الأدنى لكمية: | 1 |
| الأسعار: | USD 100.00 - 950.00 / pc |
| تفاصيل التغليف: | يعتمد على حجم المنتجات. |
| وقت التسليم: | 1 - 3 أسابيع |
| شروط الدفع: | T / T. |
| القدرة على العرض: | 500 قطعة شهريا |
|
معلومات تفصيلية |
|||
| حجم تجويف: | 20 - 150 ملم | قطر Ourter: | 90 - 400 ملم |
|---|---|---|---|
| سماكة: | 35 - 105 ملم | عزم الدوران: | 260-38500 نيوتن |
| وزن: | 1.5 - 73 كجم | تطبيق: | علبة التروس ، مخفض التروس ، الآلات |
| صفقة: | علبة كرتون / صندوق خشبي | ||
| إبراز: | محمل قابض عجلة حرة عالية عزم الدوران,محمل قابض عجلة حرة 22500N.m,قابض اتجاه واحد 22500N.m |
||
منتوج وصف

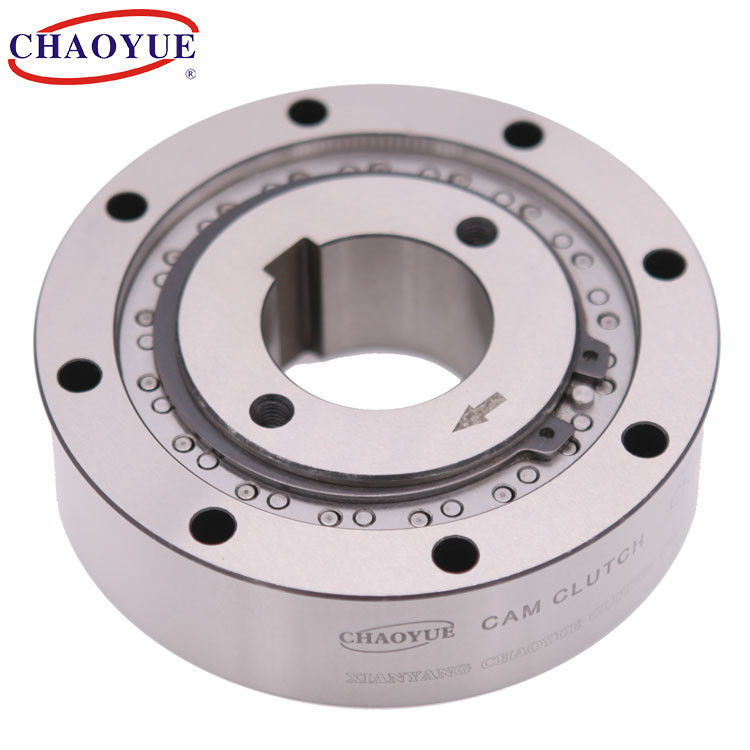

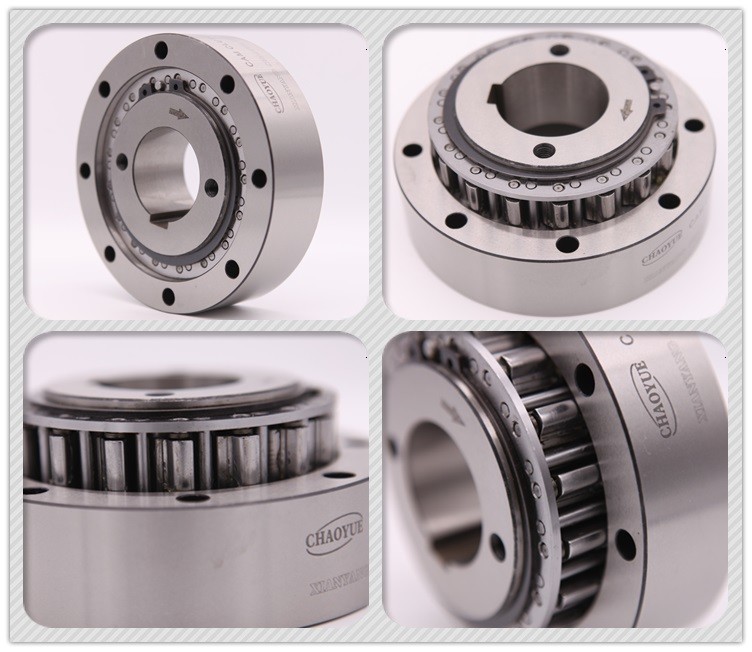

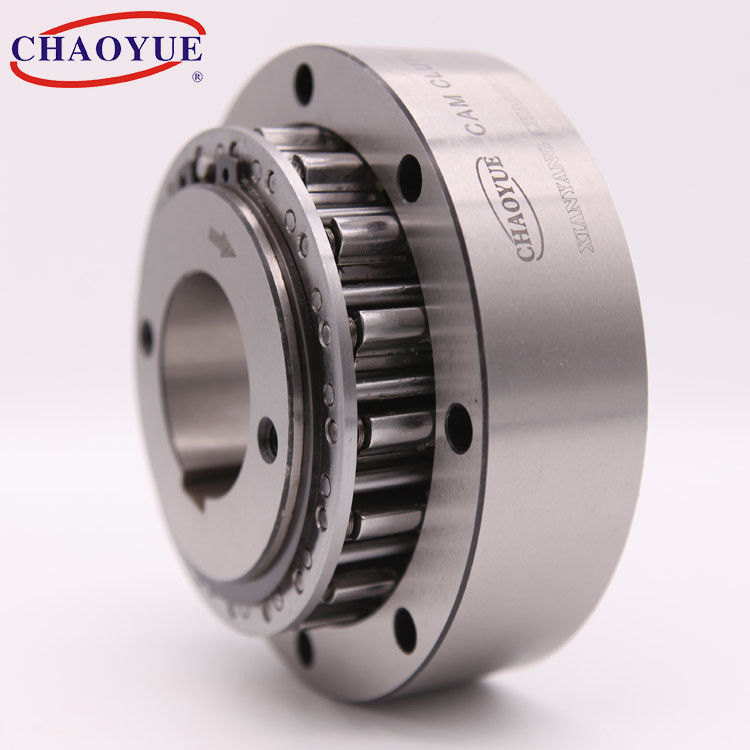

النوع CKF-B عبارة عن عجلة حرة من نوع رشاش الطرد المركزي ، فقط السباق الداخلي مصمم للعجلة الحرة.إنه نوع غير مدعوم ذاتيًا ، يجب توفير المحامل لضمان تركيز العرق الداخلي والخارجي.التثبيت بسيط ولا يحتاج إلى صيانة عند حالة إحكام الغلق.
تُستخدم هذه السلسلة بشكل أساسي في الدعامة ، وتستخدم أيضًا كمقبض لتجاوز السرعة العالية ولكن عزم الدوران المنخفض لنقل السرعة.
عند استخدامها كمسند احتياطي ، يجب ألا تقل سرعة التشغيل عن الحد الأدنى للسرعة المحددة في الجدول.
عند استخدام القابض لنقل عزم الدوران ، يجب ألا تزيد سرعة التشغيل عن 40٪ من السرعة الدنيا التي يعطيها الجدول.
مثال تصاعد
| يكتب | عزم الدوران الاسمي [نانومتر] |
سرعة الدوران دقيقة | سرعة الدوران القصوى | البعد في الكنتور [مم] |
وزن [كلغ] |
|||||||||||
| مصنفة | غريب الأطوار 0.2 ملم | غريب الأطوار 0.4 ملم | ندقيقة | نالأعلى | د [H7] |
د [h7] |
ه [Js6] |
F | جي | ج | ب | أ | اختصار الثاني1 | بن xtن | ||
| CKF-B2090 | 260 | 220 | 875 | 6000 | 20 | 90 | 66 | 78 | 41 | 35 | 35 | 28 | 6-6.6 | 6x2.8 | 1.5 | |
| CKF-B2595 | 320 | 280 | 825 | 6000 | 25 | 95 | 70 | 82 | 45 | 35 | 35 | 28 | 6-6.6 | 8x3.3 | 1.6 | |
| CKF-B30102 | 400 | 360 | 780 | 6000 | 30 | 102 | 75 | 87 | 50 | 40 | 40 | 30 | 6-6.6 | 8x3.3 | 1.8 | |
| CKF-B35110 | 520 | 480 | 740 | 6000 | 35 | 110 | 82 | 96 | 57 | 40 | 40 | 30 | 6-6.6 | 10x3.3 | 2.1 | |
| CKF-B40125 | 720 | 650 | 720 | 5000 | 40 | 125 | 92 | 108 | 67 | 40 | 40 | 30 | 8-6.6 | 12x3.3 | 2.9 | |
| CKF-B45130 | 890 | 720 | 665 | 5000 | 45 | 130 | 94 | 112 | 69 | 40 | 40 | 30 | 8-9.0 | 14x3.8 | 3.1 | |
| CKF-B50150 | 1260 | 1000 | 610 | 4000 | 50 | 150 | 114 | 132 | 89 | 40 | 40 | 30 | 8-9.0 | 14x3.8 | 4.7 | |
| CKF-B55160 | 1660 | 1400 | 600 | 4000 | 55 | 160 | 116 | 138 | 91 | 45 | 45 | 34 | 8-9.0 | 16x4.3 | 5.4 | |
| CKF-B60175 | 2350 | 2150 | 2000 | 490 | 3200 | 60 | 175 | 135 | 155 | 95 | 70 | 60 | 48 | 8-11 | 18x4.4 | 8.5 |
| CKF-B70190 | 2700 | 2550 | 2350 | 480 | 3200 | 70 | 190 | 140 | 165 | 100 | 70 | 60 | 48 | 12-11 | 20x4.9 | 10 |
| CKF-B80210 | 5200 | 4500 | 4000 | 450 | 2400 | 80 | 210 | 160 | 185 | 120 | 80 | 70 | 48 | 12-11 | 22x5.4 | 14 |
| CKF-B90230 | 8000 | 7200 | 6200 | 420 | 2400 | 90 | 230 | 180 | 206 | 140 | 90 | 80 | 65 | 12-13.5 | 25x5.4 | 19 |
| CKF-B100280 | 15000 | 12000 | 11000 | 455 | 2000 | 100 | 280 | 200 | 240 | 160 | 105 | 100 | 65 | 12-17.5 | 28x6.4 | 34 |
| CKF-B130320 | 22500 | 19000 | 18000 | 415 | 2000 | 130 | 320 | 235 | 278 | 195 | 105 | 100 | 67 | 12-17.5 | 32x7.4 | 44 |
| CKF-B150400 | 38500 | 37000 | 35000 | 365 | 2000 | 150 | 400 | 320 | 360 | 256 | 105 | 100 | 85 | 12-17.5 | 36x8.4 | 73 |
