تفاصيل المنتج:
|
|
| مكان المنشأ: | شنشي ، الصين |
|---|---|
| اسم العلامة التجارية: | CHAOYUE |
| رقم الموديل: | CKZ-F |
|
شروط الدفع والشحن:
|
|
| الحد الأدنى لكمية: | حاسب شخصي 1 |
| الأسعار: | USD 300.00 - 1850.00 / pc |
| تفاصيل التغليف: | صندوق كرتوني أو صندوق خشبي يعتمد على حجم المنتجات |
| وقت التسليم: | 1 - 3 أسابيع |
| شروط الدفع: | T / T. |
| القدرة على العرض: | 500 قطعة شهريا |
|
معلومات تفصيلية |
|||
| القطر الداخلي: | 25-140 ملم | القطر الخارجي: | 165 - 360 ملم |
|---|---|---|---|
| عرض: | 125 - 215 ملم | عزم الدوران: | 400 - 23600 نيوتن |
| وزن: | 20.51 - 145.81 كجم | ||
| إبراز: | 23600N.m Torque Backstop Cam Clutch,360mm OD Backstop Cam Clutch,23600N.m Torque cam Clutch |
||
منتوج وصف

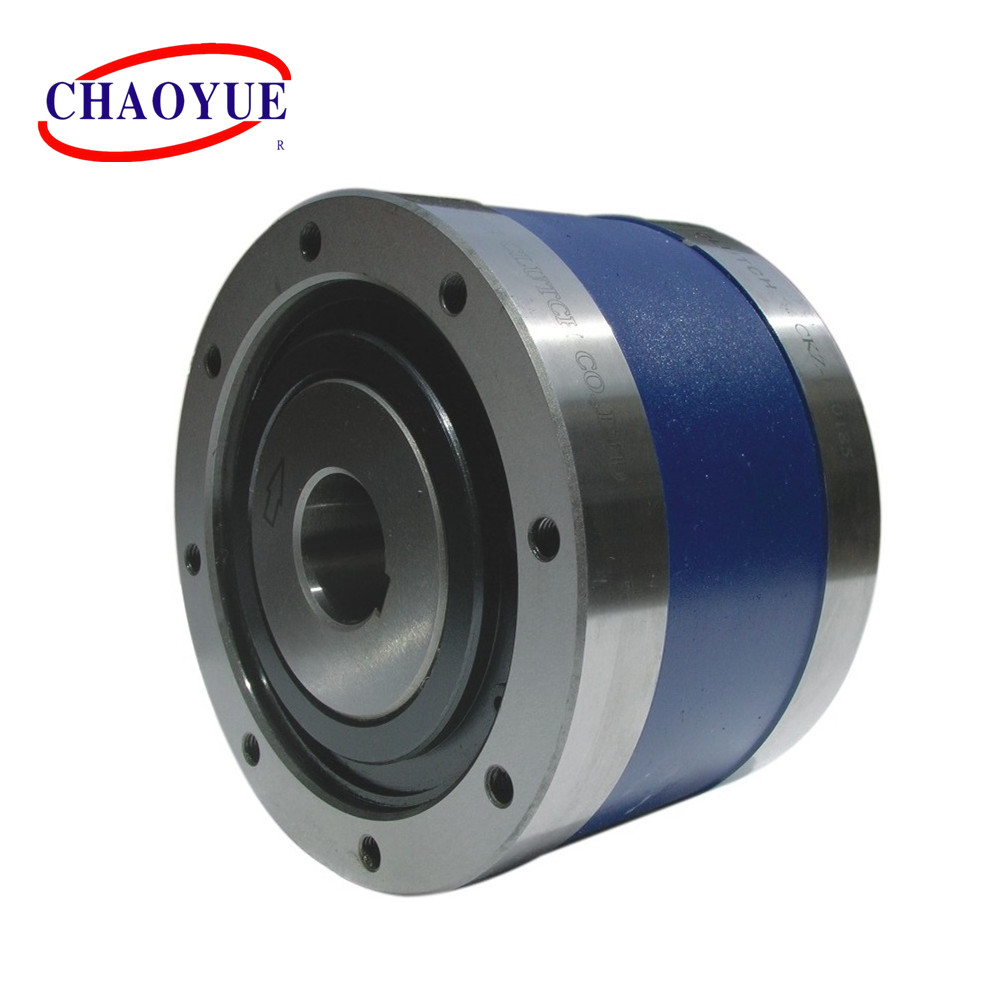

CKZ-F آلات ثقيلة بدون اتصال Backstop Cam Clutch
النوع CKZ-F ليس عجلة حرة من نوع sprag ، محمل مدعوم ، فقط السباق الداخلي مصمم للتجاوز.يتم تسليم الوحدات مشحم.
السباق الداخلي مرتبط بالعمود ، والسباق الخارجي لديه تفاوت h7 لإعطاء ملاءمة في H7 ويتم تثبيته بالرباط.
يستخدم هذا النوع من معدات التزاوج الزاحفة في آلات التعبئة وحركة المرور والمعادن والتعدين وما إلى ذلك.تم تصميمه بشكل أساسي ليكون بمثابة دعامة ، مما يؤدي إلى تجاوز القابض في محركات الزحف.

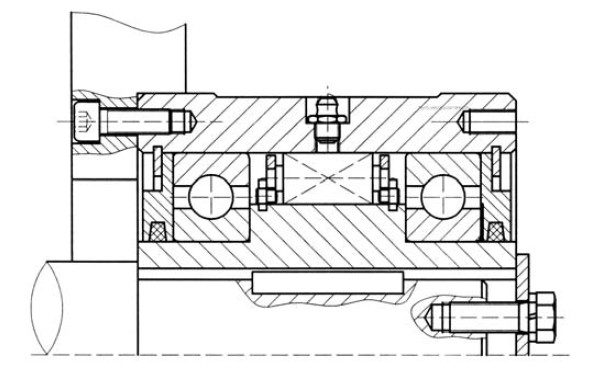

مثال تصاعد
| يكتب | عزم الدوران الاسمي [نانومتر] |
أقصى سرعة تجاوز عدم الاتصال [ص / دقيقة] |
سرعة تجاوز الحد الأدنى من عدم الاتصال [ص / دقيقة] |
الأبعاد في الكونتور [مم] | وزن [كلغ] |
||||||
| حجم السباق الخارجي | حجم السباق الداخلي | ||||||||||
| د [h8] |
F | ب [js9] |
ن - م | ح | د [E7] |
بن xtن | |||||
| CKZ-F25165 | 400 | 1500 | 480 | 165 | 145 | 125 | 8 - م 8 | 20 | 25 | 8 × 3.3 | 20.51 |
| CKZ-F30170 | 500 | 1500 | 470 | 170 | 150 | 130 | 8 - م 8 | 20 | 30 | 8 × 3.3 | 22.46 |
| CKZ-F35175 | 2705 | 1500 | 450 | 175 | 155 | 130 | 8 - M10 | 20 | 35 | 10 × 3.3 | 23.6 |
| CKZ-F40185 | 3320 | 1500 | 430 | 185 | 162 | 130 | 8 - M10 | 25 | 40 | 12 × 3.3 | 24.16 |
| CKZ-F50190 | 2500 | 1500 | 420 | 190 | 168 | 135 | 8 - M10 | 25 | 50 | 14 × 3.8 | 26.95 |
| CKZ-F55195 | 3560 | 1500 | 400 | 195 | 172 | 145 | 8 - M10 | 25 | 55 | 16 × 4.3 | 31.31 |
| CKZ-F55205 | 3360 | 1500 | 400 | 205 | 185 | 145 | 10 - M10 | 25 | 55 | 16 × 4.3 | 34.81 |
| CKZ-F60208 | 4220 | 1500 | 400 | 208 | 185 | 150 | 10 - M10 | 25 | 60 | 18 × 4.4 | 36.71 |
| CKZ-F65220 | 4200 | 1500 | 400 | 220 | 195 | 150 | 10 - M10 | 25 | 65 | 18 × 4.4 | 40.88 |
| CKZ-F70230 | 4850 | 1500 | 390 | 230 | 205 | 150 | 12 - M10 | 25 | 70 | 20 × 4.9 | 44.42 |
| CKZ-F80245 | 5710 | 1500 | 380 | 245 | 218 | 160 | 12 - M12 | 25 | 80 | 22 × 5.4 | 52.93 |
| CKZ-F90260 | 6300 | 1500 | 370 | 260 | 230 | 160 | 12 - M14 | 25 | 90 | 22 × 5.4 | 58.74 |
| CKZ-F100275 | 8360 | 1500 | 370 | 275 | 245 | 170 | 12 - M14 | 25 | 100 | 28 × 6.4 | 68.83 |
| CKZ-F110295 | 12060 | 1500 | 370 | 295 | 260 | 185 | 12 - M16 | 30 | 110 | 28 × 6.4 | 85.46 |
| CKZ-F130330 | 19920 | 1500 | 350 | 330 | 295 | 200 | 12 - M16 | 30 | 130 | 32 × 6.4 | 113.44 |
| CKZ-F140360 | 23600 | 1500 | 350 | 360 | 320 | 215 | 12 - M18 | 30 | 140 | 36 × 8.4 | 145.81 |
