تفاصيل المنتج:
|
|
| مكان المنشأ: | شنشي ، الصين |
|---|---|
| اسم العلامة التجارية: | CHAOYUE |
| رقم الموديل: | GCZ-A |
|
شروط الدفع والشحن:
|
|
| الحد الأدنى لكمية: | حاسب شخصي 1 |
| الأسعار: | USD 80.00 - 1600.00 / pc |
| تفاصيل التغليف: | صندوق كرتوني أو صندوق خشبي يعتمد على حجم المنتجات |
| وقت التسليم: | 1 - 3 أسابيع |
| شروط الدفع: | T / T. |
| القدرة على العرض: | 500 قطعة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | GCZ-A 62 - 310 مم ماكينات طريقة واحدة للتغلب على محمل عمود الدوران | القطر الداخلي: | 12 - 120 ملم |
|---|---|---|---|
| القطر الخارجي: | 62 - 310 ملم | سماكة: | 43 - 214 ملم |
| عزم الدوران: | 44 - 20000 نيوتن | وزن: | 0.9 - 91 كجم |
| إبراز: | 500r / min تجاوز محمل القابض,القطر الخارجي 310 مم تحمل القابض,500r / min محامل اتجاه واحد |
||
منتوج وصف

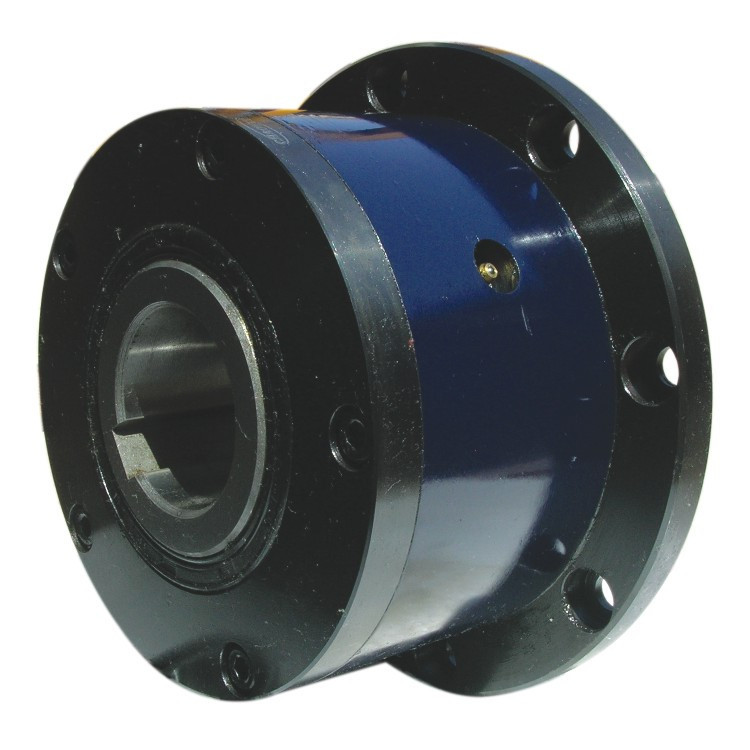

GCZ-A 62 - 310 مم ماكينات طريقة واحدة للتغلب على محمل عمود الدوران
تصنيف المحمل
(1) وفقًا لشكل محمل العنصر المتداول ومحمل كروي يمكن تقسيمه إلى نوعين من محامل الأسطوانة.
تكون العناصر المتدحرجة للمحمل الكروي والمسار الدائري للحلقة على اتصال بنقطة ، مع قدرة تحميل منخفضة ومقاومة ضعيفة للتأثير ، لكن مقاومة الاحتكاك صغيرة ، والسرعة القصوى عالية ، والسعر منخفض.
محمل الأسطوانة المتداول الدائري هو ملامس للخط ، وسعة تحميل عالية ، ومقاومة للصدمات ، ولكن مقاومة الاحتكاك ، والسعر مرتفع نسبيًا.
(2) بعدد صفوف العناصر المتدحرجة ، يمكن تقسيم المحامل إلى صف واحد ، صف مزدوج ومحامل متعددة الصفوف.
(3) القدرة على العمل عن طريق المحاذاة الذاتية صلابة يمكن تقسيم المحامل والمحامل الكروية.
مثال تصاعد
| يكتب | عزم الدوران الاسمي [نانومتر] |
تجاوز الحد من السرعة [ص / دقيقة] |
البعد في كوتور [مم] | وزن [كلغ] |
||||||||||
| سباق داخلي | السباق الخارجي | د [H7] | D [h7] | د1 | د2 | د3 | إل | إل1 | ه | بن xtن | اختصار الثاني1 | |||
| GCZ-A1262 | 44 | 1600 | 2800 | 12 | 62 | 42 | 72 | 85 | 43 | 42 | 2 | 4 × 1.8 | 3 - 5.5 | 0.9 |
| GCZ-A1568 | 100 | 1450 | 2600 | 15 | 68 | 47 | 78 | 92 | 55 | 52 | 4 | 5 × 2.3 | 3 - 5.5 | 1.3 |
| GCZ-A2075 | 145 | 1080 | 2300 | 20 | 75 | 55 | 85 | 98 | 59.5 | 57 | 3 | 6 × 2.8 | 4 - 5.5 | 1.7 |
| GCZ-A2590 | 230 | 840 | 1800 | 25 | 90 | 68 | 104 | 118 | 62.5 | 60 | 3 | 8 × 3.3 | 4 - 5.5 | 2.69 |
| GCZ-A30100 | 400 | 680 | 1600 | 30 | 100 | 75 | 114 | 128 | 70.5 | 68 | 3 | 8 × 3.3 | 6 - 6.6 | 3.5 |
| GCZ-A35110 | 580 | 620 | 1500 | 35 | 110 | 80 | 124 | 138 | 76.5 | 74 | 3.5 | 10 × 3.3 | 6 - 6.6 | 4.5 |
| GCZ-A40125 | 820 | 460 | 1300 | 40 | 125 | 90 | 142 | 160 | 88 | 86 | 3.5 | 12 × 3.3 | 6 - 9.0 | 6.9 |
| GCZ-A45130 | 900 | 400 | 1200 | 45 | 130 | 95 | 146 | 165 | 88.5 | 86 | 3.5 | 14 × 3.8 | 8 - 9.0 | 9.1 |
| GCZ-A50150 | 1700 | 320 | 1075 | 50 | 150 | 110 | 165 | 185 | 96 | 94 | 4 | 14 × 3.8 | 8 - 9.0 | 10.1 |
| GCZ-A55160 | 1890 | 300 | 1000 | 55 | 160 | 115 | 182 | 204 | 106.5 | 104 | 4 | 16 × 4.3 | 8-11 | 13.1 |
| GCZ-A60170 | 2520 | 260 | 950 | 60 | 170 | 125 | 192 | 214 | 116 | 114 | 4 | 18 × 4.4 | 10-11 | 15.6 |
| GCZ-A70190 | 4140 | 220 | 875 | 70 | 190 | 140 | 212 | 234 | 136.5 | 134 | 4 | 20 × 4.9 | 10-11 | 20.4 |
| GCZ-A80210 | 5440 | 200 | 800 | 80 | 210 | 160 | 232 | 254 | 146.5 | 144 | 4 | 22 × 5.4 | 10-11 | 25.2 |
| GCZ-A90230 | 9280 | 180 | 725 | 90 | 230 | 180 | 254 | 278 | 161 | 158 | 4 | 25 × 5.4 | 10 - 14 | 37.95 |
| GCZ-A100270 | 16200 | 140 | 625 | 100 | 270 | 210 | 305 | 335 | 184 | 185 | 5 | 28 × 6.4 | 10 - 18 | 71.04 |
| GCZ-A120310 | 20000 | 100 | 500 | 120 | 310 | 240 | 345 | 375 | 214 | 212 | 5 | 32 × 7.4 | 12-18 | 91 |
