تفاصيل المنتج:
|
|
| مكان المنشأ: | شنشي ، الصين |
|---|---|
| اسم العلامة التجارية: | CHAOYUE |
| رقم الموديل: | CKZ-F |
|
شروط الدفع والشحن:
|
|
| الحد الأدنى لكمية: | حاسب شخصي 1 |
| الأسعار: | USD 300.00 - 1850.00 / pc |
| تفاصيل التغليف: | صندوق كرتوني أو صندوق خشبي يعتمد على حجم المنتجات |
| وقت التسليم: | 1 - 3 أسابيع |
| شروط الدفع: | T / T. |
| القدرة على العرض: | 500 قطعة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | CKZ-F آلات ثقيلة غير ملامسة Backstop Cam Clutch 165-360 مم | القطر الداخلي: | 25-140 ملم |
|---|---|---|---|
| القطر الخارجي: | 165 - 360 ملم | عرض: | 125 - 215 ملم |
| عزم الدوران: | 400 - 23600 نيوتن | وزن: | 20.51 - 145.81 كجم |
| إبراز: | قابض كام خلفي للآلات الثقيلة,قابض كام خلفي غير متصل,محمل مساند غير ملامس |
||
منتوج وصف

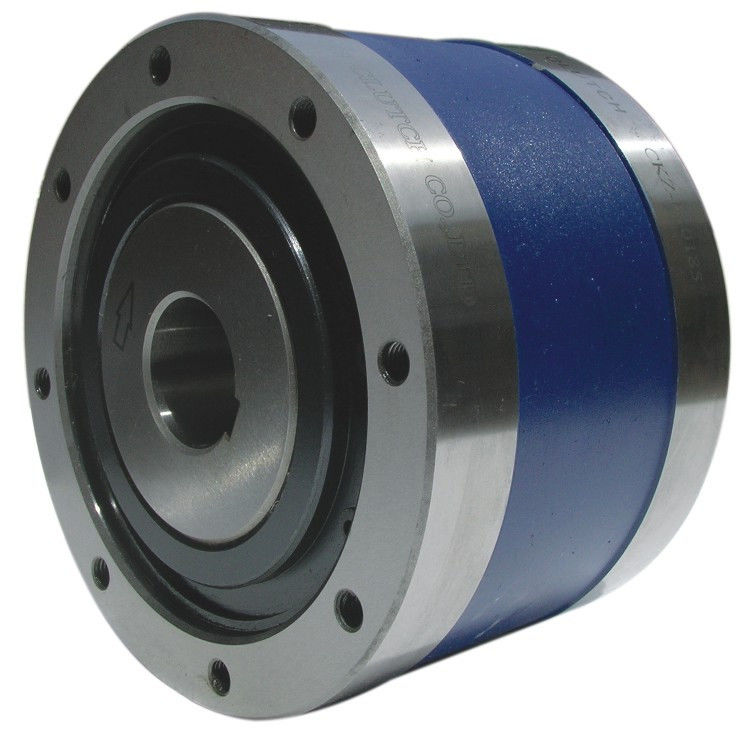

CKZ-F آلات ثقيلة غير ملامسة Backstop Cam Clutch 165-360 مم
الاحتياطات 1. تثبيت القابض
والعمود المثبت في العلبة حيث يتم تثبيت قرص محرك القابض الهوائي على البكرات على شكل حرف V والعجلات المسننة وما إلى ذلك ، لا تعطي تأثيرًا مفرطًا على القابض.بعد التثبيت ، تأكد من أن القرص ولوحة الاحتكاك
تباعد الفجوة بين حوالي 0.5 ~ 0.8 ملم.
2. التدوير المتضمن
حجرة الهواء ناتجة عن جزء محمل من الدوران المشترك للمكبس ، مع موصل أنبوب هوائي مخصص لأنبوب فرعي (أنبوب مطاطي هيدروليكي) لمنع حدوثه.NAC40 ، 60 ، وفقًا لشروط الاستخدام المختلفة ،
دبوس الزنبرك في فتحة دبوس المكبس لمنع الدوران المشترك.
3. تزييت المحمل
NAC فترات تجديد الشحوم ذات القابض الهوائي ، وفقًا للظروف البيئية المختلفة ، عادةً من 1 إلى 6 أشهر.نظرًا لأن المحامل الأخرى تستخدم محامل محكمة الغلق ، فلا يوجد تجديد
أهمية.
4. جهاز التحكم الهيدروليكي لجزء القابض وأبعاد الطول المحوري
حاول أن تجعل مركز البكرات على شكل حرف V المركبة ضمن النطاق المسموح به يتم تلقيها من الجزء النهائي لجهاز التحكم الهيدروليكي.عندما يتم تثبيت القابض على نهاية العمود ، على السطح الداخلي لمحور المحور بدرجة أقل.
مثال تصاعد
| يكتب | عزم الدوران الاسمي [نانومتر] |
أقصى سرعة تجاوز عدم الاتصال [ص / دقيقة] |
سرعة تجاوز الحد الأدنى من عدم الاتصال [ص / دقيقة] |
الأبعاد في الكونتور [مم] | وزن [كلغ] |
||||||
| حجم السباق الخارجي | حجم السباق الداخلي | ||||||||||
| د [h8] |
F | ب [js9] |
ن - م | ح | د [E7] |
بن xtن | |||||
| CKZ-F25165 | 400 | 1500 | 480 | 165 | 145 | 125 | 8 - م 8 | 20 | 25 | 8 × 3.3 | 20.51 |
| CKZ-F30170 | 500 | 1500 | 470 | 170 | 150 | 130 | 8 - م 8 | 20 | 30 | 8 × 3.3 | 22.46 |
| CKZ-F35175 | 2705 | 1500 | 450 | 175 | 155 | 130 | 8 - M10 | 20 | 35 | 10 × 3.3 | 23.6 |
| CKZ-F40185 | 3320 | 1500 | 430 | 185 | 162 | 130 | 8 - M10 | 25 | 40 | 12 × 3.3 | 24.16 |
| CKZ-F50190 | 2500 | 1500 | 420 | 190 | 168 | 135 | 8 - M10 | 25 | 50 | 14 × 3.8 | 26.95 |
| CKZ-F55195 | 3560 | 1500 | 400 | 195 | 172 | 145 | 8 - M10 | 25 | 55 | 16 × 4.3 | 31.31 |
| CKZ-F55205 | 3360 | 1500 | 400 | 205 | 185 | 145 | 10 - M10 | 25 | 55 | 16 × 4.3 | 34.81 |
| CKZ-F60208 | 4220 | 1500 | 400 | 208 | 185 | 150 | 10 - M10 | 25 | 60 | 18 × 4.4 | 36.71 |
| CKZ-F65220 | 4200 | 1500 | 400 | 220 | 195 | 150 | 10 - M10 | 25 | 65 | 18 × 4.4 | 40.88 |
| CKZ-F70230 | 4850 | 1500 | 390 | 230 | 205 | 150 | 12 - M10 | 25 | 70 | 20 × 4.9 | 44.42 |
| CKZ-F80245 | 5710 | 1500 | 380 | 245 | 218 | 160 | 12 - M12 | 25 | 80 | 22 × 5.4 | 52.93 |
| CKZ-F90260 | 6300 | 1500 | 370 | 260 | 230 | 160 | 12 - M14 | 25 | 90 | 22 × 5.4 | 58.74 |
| CKZ-F100275 | 8360 | 1500 | 370 | 275 | 245 | 170 | 12 - M14 | 25 | 100 | 28 × 6.4 | 68.83 |
| CKZ-F110295 | 12060 | 1500 | 370 | 295 | 260 | 185 | 12 - M16 | 30 | 110 | 28 × 6.4 | 85.46 |
| CKZ-F130330 | 19920 | 1500 | 350 | 330 | 295 | 200 | 12 - M16 | 30 | 130 | 32 × 6.4 | 113.44 |
| CKZ-F140360 | 23600 | 1500 | 350 | 360 | 320 | 215 | 12 - M18 | 30 | 140 | 36 × 8.4 | 145.81 |
