تفاصيل المنتج:
|
|
| مكان المنشأ: | شنشي ، الصين |
|---|---|
| اسم العلامة التجارية: | CHAOYUE |
| رقم الموديل: | CSK |
|
شروط الدفع والشحن:
|
|
| الحد الأدنى لكمية: | 10 قطع |
| الأسعار: | USD 2.50 - 10.00 / pc |
| تفاصيل التغليف: | صندوق كرتوني أو صندوق خشبي يعتمد على حجم المنتجات |
| وقت التسليم: | 1 - 3 أسابيع |
| شروط الدفع: | T / T. |
| القدرة على العرض: | 5000 جهاز كمبيوتر شخصى شهريا |
|
معلومات تفصيلية |
|||
| القطر الداخلي: | 12 - 40 ملم | القطر الخارجي: | 32-80 ملم |
|---|---|---|---|
| عزم الدوران: | 9.3 - 325 نيوتن | سماكة: | 10 - 27 ملم |
| مقاومة الاحتكاك: | 0.7 - 10 نيوتن سم | وزن: | 0.04 - 0.6 |
| إبراز: | سماكة 27 مم كامة تحمل القابض,محمل القابض عزم الدوران 325Nm,سمك القابض 27 مم في اتجاه واحد |
||
منتوج وصف

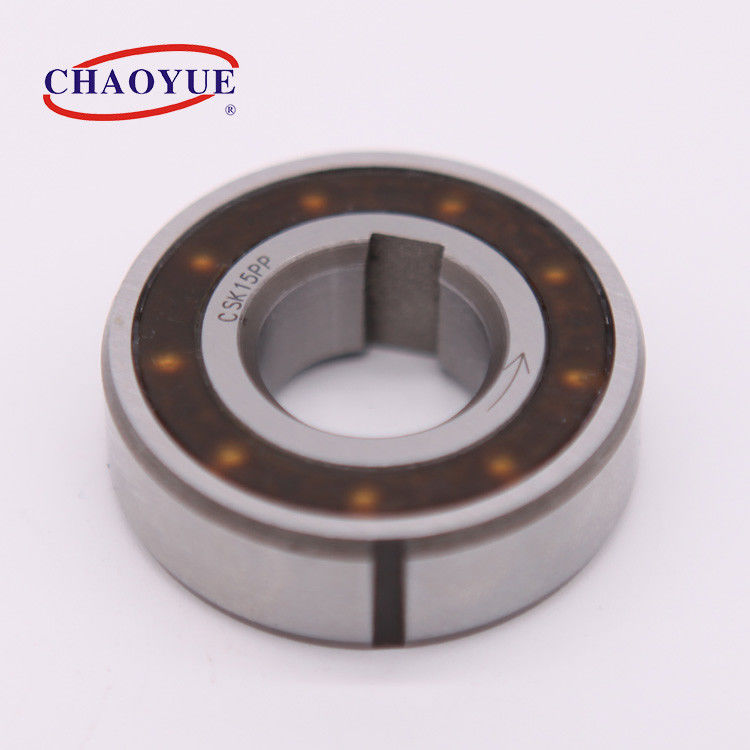

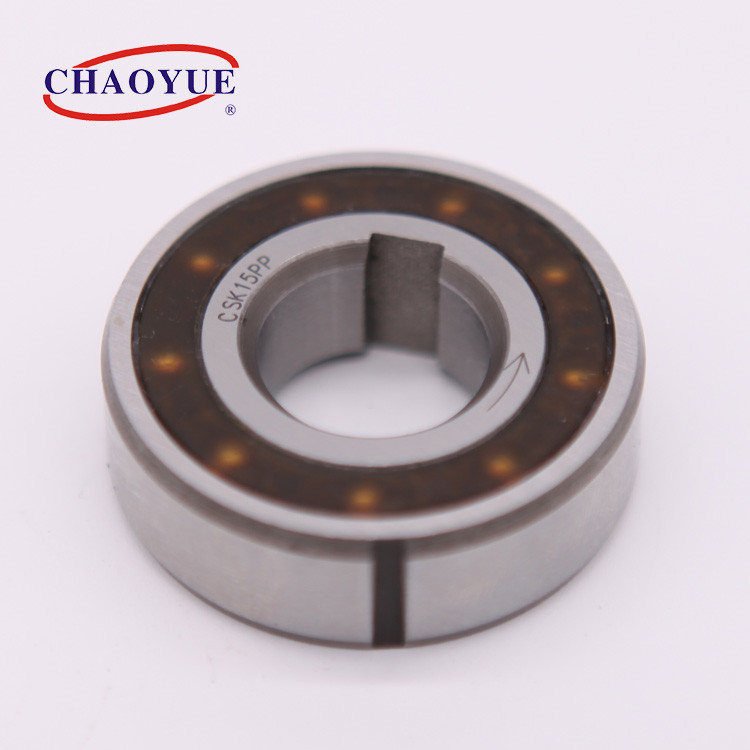

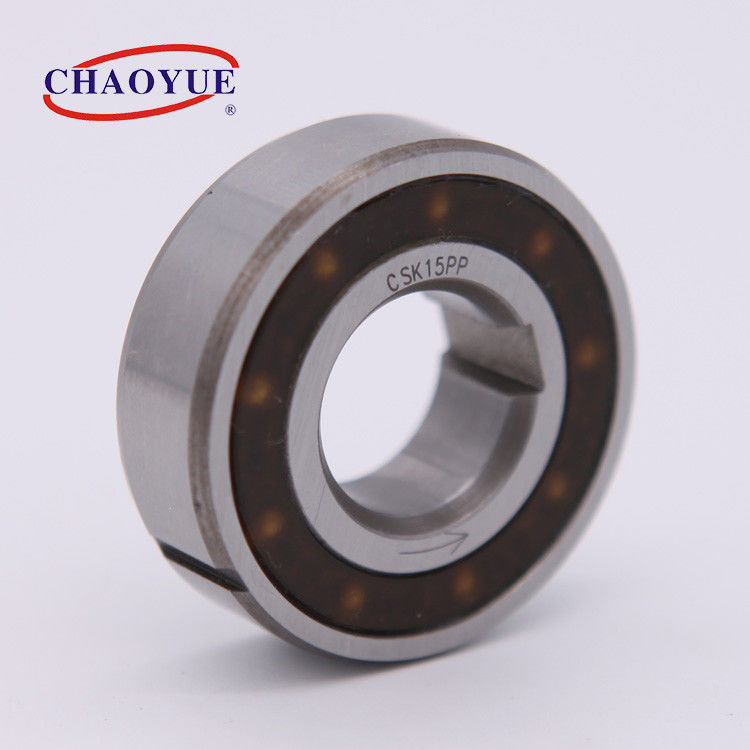

CSK / UK طريقة واحدة تجاوز القابض تحمل مفتاح واحد / مفتاح مزدوج
تتكون العجلات الحرة من النوع CSK..P و CSK..PP و CSK-2RS sprag من القابض العادي ومحمل الكرة.لا يمكن لهذا القابض أن يدرك وظيفة تجاوز فهرسة الدعم فحسب ، بل يمكنه أيضًا تحمل القوة الشعاعية ؛يتم تسليم الوحدات مشحم.
النوع CSK..P، CSK..2RS يتميز بمسار رئيسي في السباق الداخلي.لهذا السبب يمكن أن يكون مفتاحًا إلى عمود التسامح k6.يتميز CSK..PP بمسار رئيسي في كل من السباق الداخلي والعرق الخارجي.
تستخدم هذه السلسلة على نطاق واسع في نظام الآلات لطباعة التغليف ومعدات التشغيل الآلي.
مثال مونتينج
| يكتب | البعد في كوتور [مم] | تحمل الأحمال | تحمل [GB / T276] |
احتكاك مقاومة TR [Ncm] |
وزن | |||||||||
| د | تيكن1) [نانومتر] |
نالأعلى [دقيقة-1] |
د | إل | ب | ر | ب1 | ر1 | دين. [كن] |
ستات. [كن] |
||||
|
CKS..P UKC |
12 | 9.3 | 10000 | 32 | 10 | 4 | 1.2 | 6.1 | 2.77 | 6201 | 0.7 | 0.04 | ||
| 15 | 17 | 8400 | 35 | 11 | 5 | 1.2 | 7.4 | 3.42 | 6202 | 0.9 | 0.06 | |||
| 17 | 30 | 7350 | 40 | 12 | 5 | 1.2 | 7.9 | 3.8 | 6203 | 1.1 | 0.07 | |||
| 20 | 50 | 6000 | 47 | 14 | 6 | 1.6 | 9.4 | 4.46 | 6204 | 1.3 | 0.11 | |||
| 25 | 85 | 5200 | 52 | 15 | 8 | 2 | 10.7 | 5.46 | 6205 | 2 | 0.14 | |||
| 30 | 138 | 4200 | 62 | 16 | 8 | 2 | 11.7 | 6.45 | 6206 | 4.4 | 0.21 | |||
| 35 | 175 | 3600 | 72 | 17 | 10 | 2.4 | 12.6 | 7.28 | 6207 | 5.8 | 0.3 | |||
| 40 * | 325 | 3000 | 80 | 22 | 12 | 3.3 | 15.54 | 12.25 | - | 7 | 0.5 | |||
|
CSK..PP UKCC |
15 | 17 | 8400 | 35 | 11 | 2 | 0.6 | 5 | 1.2 | 7.4 | 3.42 | 6202 | 0.9 | 0.06 |
| 17 | 30 | 7350 | 40 | 12 | 2 | 1 | 5 | 1.2 | 7.9 | 3.8 | 6203 | 1.1 | 0.07 | |
| 20 | 50 | 6000 | 47 | 14 | 3 | 1.5 | 6 | 1.6 | 9.4 | 4.46 | 6204 | 1.3 | 0.11 | |
| 25 | 85 | 5200 | 52 | 15 | 6 | 2 | 8 | 2 | 10.7 | 5.46 | 6205 | 2 | 0.14 | |
| 30 | 138 | 4200 | 62 | 16 | 6 | 2 | 8 | 2 | 11.7 | 6.45 | 6206 | 4.4 | 0.21 | |
| 8 | 2.5 | |||||||||||||
| 40 | 325 | 3000 | 80 | 22 | 10 | 3 | 12 | 3.3 | 15.54 | 12.25 | - | 7 | 0.5 | |
| CSK ..PP-2RS | 12 | 9.3 | 10000 | 32 | 14 | 4 | 1.2 | 6.1 | 2.77 | - | 3 | 0.05 | ||
| 15 | 17 | 8400 | 35 | 16 | 5 | 1.2 | 7.4 | 3.42 | - | 4 | 0.07 | |||
| 17 | 30 | 7350 | 40 | 17 | 5 | 1.2 | 7.9 | 3.8 | - | 5.6 | 0.09 | |||
| 20 | 50 | 6000 | 47 | 19 | 6 | 1.6 | 9.4 | 4.46 | - | 6 | 0.145 | |||
| 25 | 85 | 5200 | 52 | 20 | 8 | 2 | 10.7 | 5.46 | - | 6 | 0.175 | |||
| 30 | 138 | 4200 | 62 | 21 | 8 | 2 | 11.7 | 6.45 | - | 7.5 | 0.27 | |||
| 35 | 175 | 3600 | 72 | 22 | 10 | 2.4 | 12.6 | 7.28 | - | 8.2 | 0.4 | |||
| 40 | 325 | 3000 | 80 | 27 | 12 | 3.3 | 15.54 | 12.25 | - | 10 | 0.6 | |||
