منزل المنتجاتعناصر لقط رمح155 مم القطر 50 مم الطول بدون مفتاح اقتران اقتران توسيع الأكمام المشتركة

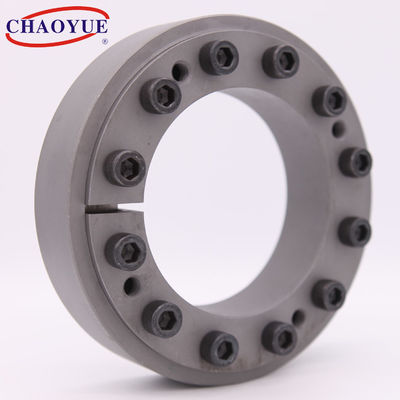

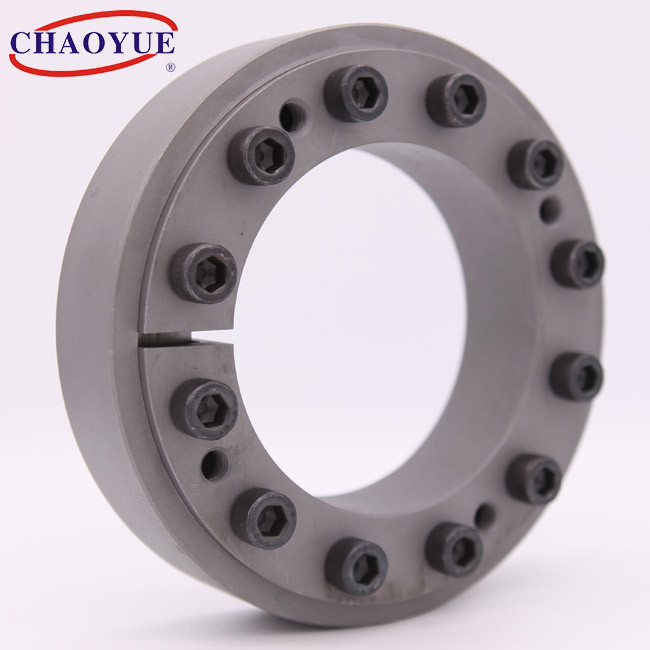

155mm Diameter 50mm Length Keyless Shaft Coupling Expansion Joint Sleeve
155mm Diameter 50mm Length Keyless Shaft Coupling Expansion Joint Sleeve 155mm Diameter 50mm Length Keyless Shaft Coupling Expansion Joint Sleeve

155 مم القطر 50 مم الطول بدون مفتاح اقتران اقتران توسيع الأكمام المشتركة

تفاصيل المنتج:
مكان المنشأ: شنشي ، الصين
اسم العلامة التجارية: CHAOYUE
رقم الموديل: Z10
شروط الدفع والشحن:
الحد الأدنى لكمية: حاسب شخصي 1
الأسعار: USD 50.00 - 650.00 / pc
تفاصيل التغليف: صندوق كرتوني أو صندوق خشبي يعتمد على حجم المنتجات
وقت التسليم: 1 - 3 أسابيع
شروط الدفع: T / T.
القدرة على العرض: 500 قطعة شهريا
ﺎﺘﺼﻟ ﺍﻶﻧ

معلومات تفصيلية
القطر الداخلي: 100 - 280 ملم القطر الخارجي: 170 - 460 ملم
سماكة: 43-132 ملم عزم الدوران: 5.91 - 269 كيلو نيوتن متر
الترباس: M8 - M20 وزن: 4.7 - 102 كجم
إبراز:

155mm قطرها رمح اقتران بدون مفتاح

,

50mm طول 50mm اقتران رمح بدون مفتاح

,

155mm قطر توسيع كم مشترك

منتوج وصف

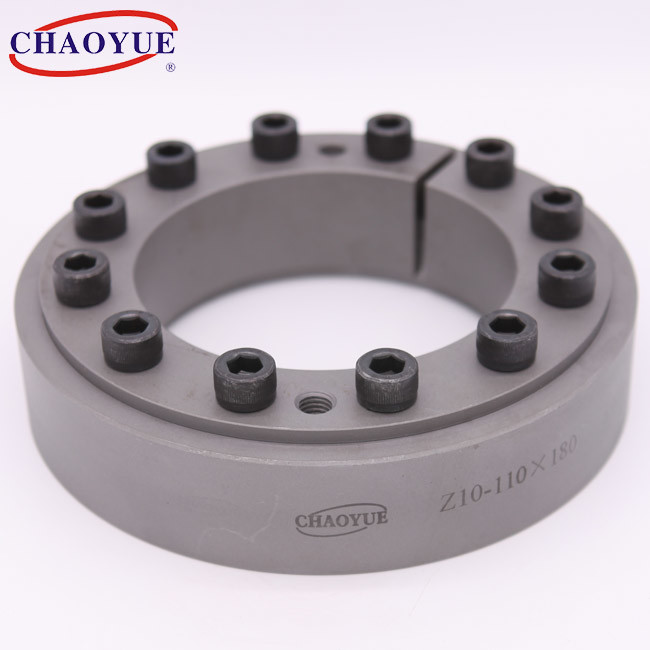

Z10 حجم التجويف 100 مم إلى 280 مم جهاز التوسيع



155 مم القطر 50 مم الطول بدون مفتاح اقتران اقتران توسيع الأكمام المشتركة 0





مثال تصاعد



155 مم القطر 50 مم الطول بدون مفتاح اقتران اقتران توسيع الأكمام المشتركة 1





البعد الأساسي [مم] بولت معدل الحمولة عزم شد الترباس
[نانومتر]		 وزن
[كلغ]
د د دث إل ح ه د1 القوه المحوريه
[كن]		 Toruqe
[kN.m]
100 170 70 34 43 4 م 8 170 5.91 29 4.7
100 170 75 34 43 4 م 8 200 7.42 29 4.7
100 170 80 34 43 4 م 8 220 8.9 29 4.7
110 185 80 39 49 5 م 10 226 9.05 58 5.9
110 185 85 39 49 5 م 10 255 10.38 58 5.9
110 185 90 39 49 5 م 10 280 12.6 58 5.9
125 215 90 42 53 5.5 م 10 280 12.85 58 8.3
125 215 95 42 53 5.5 م 10 315 14.98 58 8.3
125 215 100 42 53 5.5 م 10 340 17 58 8.3
140 230 100 46 58 6 م 12 370 18.5 100 10
140 230 105 46 58 6 م 12 400 21.1 100 10
140 230 110 46 58 6 م 12 431 23.7 100 10
155 263 110 50 62 6 م 12 440 24 100 15
155 263 115 50 62 6 م 12 473 27 100 15
155 263 120 50 62 6 م 12 508 30.2 100 15
165 290 120 56 68 7 م 16 525 34.5 240 22
165 290 125 56 68 7 م 16 620 38.6 240 22
165 290 130 56 68 7 م 16 660 42.8 240 22
175 300 130 56 68 8 م 16 650 42 240 22
175 300 135 56 68 8 م 16 680 46.2 240 22
175 300 140 56 68 8 م 16 720 50.6 240 22
185 330 140 71 85 8 م 16 870 61 240 37
185 330 145 71 85 8 م 16 910 66.2 240 37
185 330 150 71 85 8 م 16 960 71.7 240 37
200 350 150 71 85 8 م 16 1020 77 240 41
200 350 155 71 85 8 م 16 1070 82.7 240 41
200 350 160 71 85 8 م 16 1100 88.1 240 41
220 370 160 88 103 9 م 16 1210 97 240 54
220 370 165 88 103 9 م 16 1270 105 240 54
220 370 170 88 103 9 م 16 1335 113.5 240 54
240 405 170 92 107 10 م 20 1390 118 470 67
240 405 180 92 107 10 م 20 1515 136 470 67
240 405 190 92 107 10 م 20 1630 154.8 470 67
260 430 190 103 119 10 م 20 1700 162 470 82
260 430 200 103 119 10 م 20 1820 182 470 82
260 430 210 103 119 10 م 20 1930 202.8 470 82
280 460 210 114 132 10 م 20 1030 213 470 102
280 460 220 114 132 10 م 20 2150 240 470 102
280 460 230 114 132 10 م 20 2330 269 470 102

بطاقة:

مفصل توسيع الأكمام m6

أجهزة قفل عمود الترباس m6

طول 66 مم عناصر تثبيت العمود
