منزل المنتجاتعناصر لقط رمحأسود 1240 N.M M75 Bolt Climax جلبة بدون مفتاح لقفل رمح

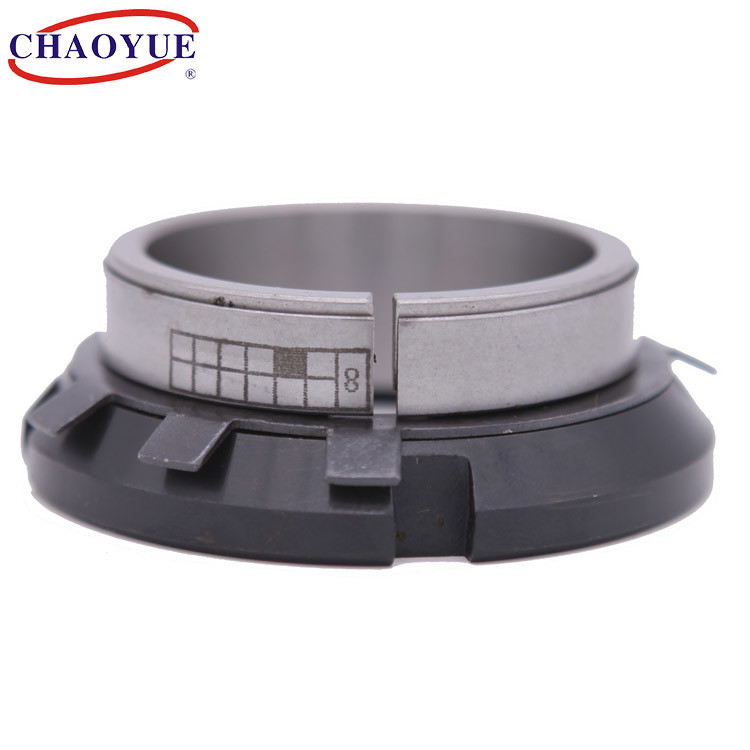

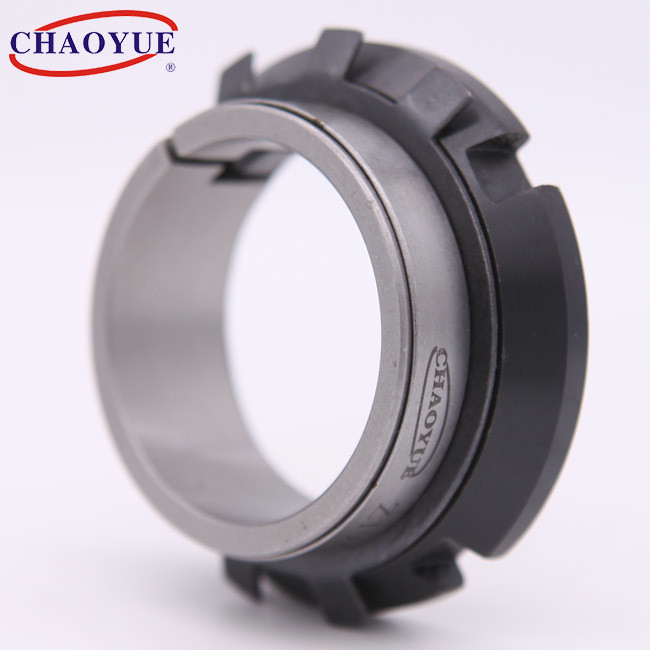

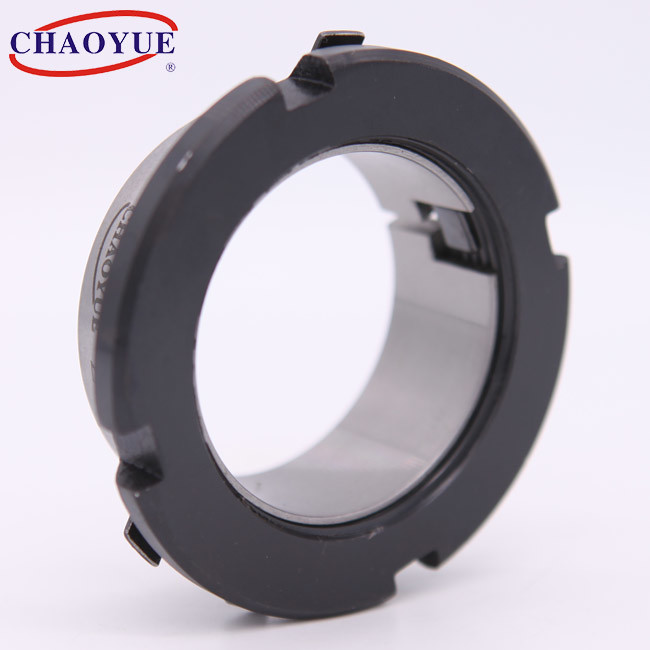

Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock
Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock

أسود 1240 N.M M75 Bolt Climax جلبة بدون مفتاح لقفل رمح

تفاصيل المنتج:
مكان المنشأ: شنشي ، الصين
اسم العلامة التجارية: CHAOYUE
رقم الموديل: Z19A
شروط الدفع والشحن:
الحد الأدنى لكمية: 10 قطع
الأسعار: USD 5.00 - 20.00 / pc
تفاصيل التغليف: صندوق كرتوني أو صندوق خشبي يعتمد على حجم المنتجات
وقت التسليم: 1 - 3 أسابيع
شروط الدفع: T / T.
القدرة على العرض: 1000 جهاز كمبيوتر شخصى شهريا
ﺎﺘﺼﻟ ﺍﻶﻧ

معلومات تفصيلية
القطر الداخلي: 14-70 ملم القطر الخارجي: 25 - 84 ملم
سماكة: 16.5 - 31.5 ملم عزم الدوران: 38 - 1240 نيوتن
الترباس: M20 - M75 وزن: 0.05 - 0.42 كجم
إبراز:

1240 نيوتن متر ذروة جلبة بدون مفتاح

,

M75 ذروة الترباس جلبة بدون مفتاح

,

1240 نيوتن متر مشبك طوق المحور

منتوج وصف

Z19A بدون مفتاح رمح لقط عنصر قفل جلبة



أسود 1240 N.M M75 Bolt Climax جلبة بدون مفتاح لقفل رمح 0





مثال تصاعد



أسود 1240 N.M M75 Bolt Climax جلبة بدون مفتاح لقفل رمح 1



البعد الأساسي [مم] بولت معدل الحمولة الضغط على رمح
[N / مم2]		 الضغط على المحور
[N / مم2]		 عزم شد الترباس
[نانومتر]		 وزن
[كلغ]
د د ه ح ب د1 القوه المحوريه
[كن]		 عزم الدوران
[N · m]
14 25 32 16.5 6.5 M20 × 1 5.1 38 200 110 95 0.05
15 25 32 16.5 6.5 M20 × 1 5.5 41 185 110 95 0.04
16 25 32 16.5 6.5 M20 × 1 5.45 43 174 110 95 0.04
17 26 32 16.5 6.5 M20 × 1 5.5 47 164 107 95 0.04
18 26 32 16.5 6.5 M20 × 1 5.4 49 155 107 95 0.04
18 30 38 16.5 6.5 M25 × 1.5 6.6 58 185 112 160 0.06
19 30 38 18 6.5 M25 × 1.5 6.6 62 176 112 160 0.06
20 30 38 18 6.5 M25 × 1.5 6.6 66 167 111 160 0.06
22 32 38 18 6.5 M25 × 1.5 6.6 73 152 105 160 0.06
24 35 45 18 6.5 M30 × 1.5 8.75 105 185 127 220 0.08
25 35 45 18 6.5 M30 × 1.5 8.8 110 178 127 220 0.07
28 36 45 18 6.5 M32 × 1.5 8.55 120 159 124 220 0.06
28 40 52 18 6.5 M35 × 1.5 10.6 149 188 141 340 0.09
30 40 52 19.5 7 M35 × 1.5 10.6 160 164 123 340 0.09
32 42 52 19.5 7 M36 × 1.5 10.6 170 154 117 340 0.09
35 45 58 21.5 8 M40 × 1.5 13.1 230 153 120 480 0.11
36 45 58 21.5 8 M40 × 1.5 13.3 240 149 120 480 0.1
38 48 58 21..5 8 M42 × 1.5 13.1 250 141 112 480 0.12
38 50 58 21.5 8 M42 × 1.5 13.1 250 141 112 480 0.14
40 50 65 24.5 10 M45 × 1.5 15.5 310 124 93 680 0.14
40 52 65 24.5 10 M45 × 1.5 15.5 310 120 93 680 0.17
42 55 65 25.5 10 M48 × 1.5 15.2 320 114 87 680 0.2
45 55 72 25.5 10 M50 × 1.5 17.7 400 122 96 870 0.16
45 57 72 25.5 10 M50 × 1.5 17.7 400 122 96 870 0.2
48 60 75 25.5 10 M55 × 2 20.8 500 135 105 970 0.21
50 60 75 25.5 10 M55 × 2 20.8 520 130 105 970 0.18
50 62 75 25.5 10 M55 × 2 20.8 520 130 105 970 0.22
55 65 80 27.5 12 M60 × 2 22 610 103 84 1100 0.21
55 68 80 27.5 12 M60 × 2 22 610 103 84 1100 0.28
56 68 80 27.5 12 M60 × 2 22 620 101 82 1100 0.26
60 70 85 30 12 M65 × 2 26.6 800 113 93 1300 0.24
60 73 85 30.5 12 M65 × 2 26.6 800 113 93 1300 0.33
63 79 92 30.5 14 M70 × 2 31.1 980 107 86 1600 0.43
65 79 92 30.5 14 M70 × 2 31 1010 104 86 1600 0.38
70 84 98 31.5 14 M75 × 2 35.4 1240 110 92 2000 0.42
