منزل المنتجاتعناصر لقط رمحالخارجي ضياء 120 ملم طول 88 ملم عناصر لقط رمح للاتصال

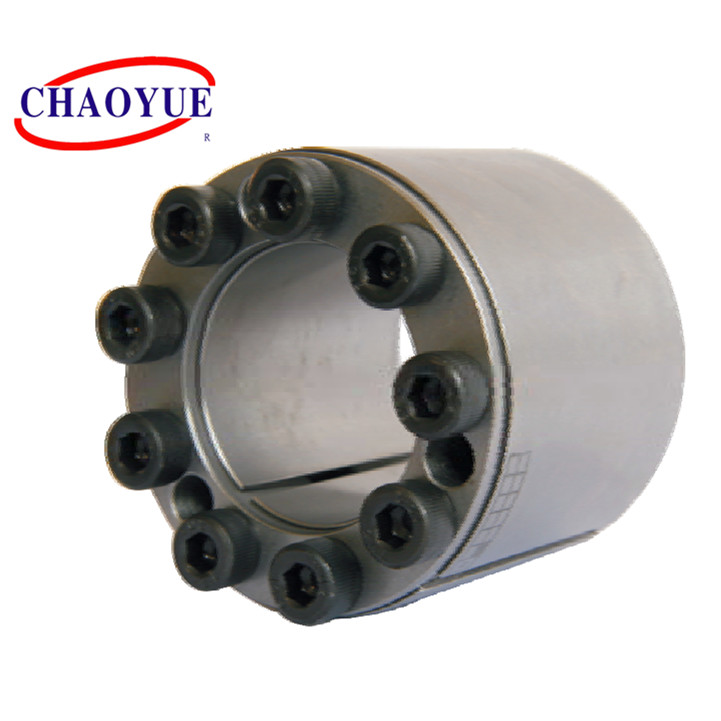

Outer Dia 120mm Length 88mm Shaft Clamping Elements For Connection
Outer Dia 120mm Length 88mm Shaft Clamping Elements For Connection Outer Dia 120mm Length 88mm Shaft Clamping Elements For Connection

الخارجي ضياء 120 ملم طول 88 ملم عناصر لقط رمح للاتصال

تفاصيل المنتج:
مكان المنشأ: شنشي ، الصين
اسم العلامة التجارية: CHAOYUE
رقم الموديل: Z18
شروط الدفع والشحن:
الحد الأدنى لكمية: 5 حاسوب
الأسعار: USD 22.00 - 450.00 / pc
تفاصيل التغليف: صندوق كرتوني أو صندوق خشبي يعتمد على حجم المنتجات
وقت التسليم: 1 - 3 أسابيع
شروط الدفع: T / T.
القدرة على العرض: 500 قطعة شهريا
ﺎﺘﺼﻟ ﺍﻶﻧ

معلومات تفصيلية
القطر الداخلي: 45 - 320 ملم القطر الخارجي: 75-405 ملم
سماكة: 64 - 177 ملم عزم الدوران: 3.9 - 470 كيلو نيوتن متر
الترباس: M8 - M20 وزن: 1.5 - 71 كجم
إبراز:

عناصر تحامل العمود الخارجي بقطر 120 مم

,

عناصر تحامل العمود بطول 88 مم

,

اتصال عمود المحور الخارجي بقطر 120 مم

منتوج وصف

Z18 صناعة الآلات قوة قفل اتصال جزء

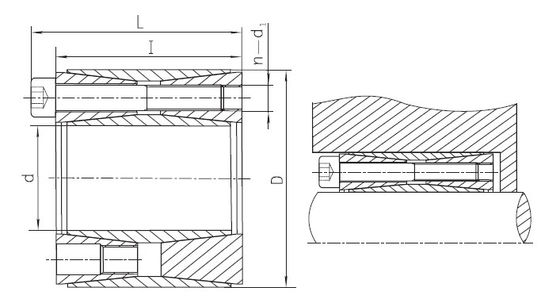

الخارجي ضياء 120 ملم طول 88 ملم عناصر لقط رمح للاتصال 0



مثال تصاعد

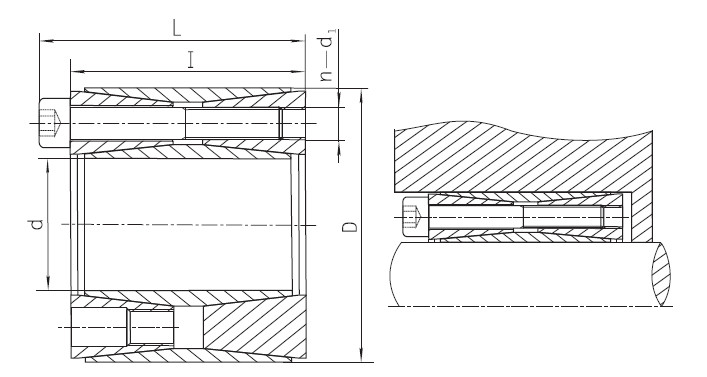

الخارجي ضياء 120 ملم طول 88 ملم عناصر لقط رمح للاتصال 1





البعد الأساسي [مم] بولت معدل الحمولة الضغط على رمح
[N / مم2]		 الضغط على المحور
[N / مم2]		 عزم شد الترباس
[نانومتر]		 وزن
[كلغ]
د د أنا إل د1 ن القوه المحوريه
[كن]		 عزم الدوران
[kN · m]
45 75 64 72 م 8 9 174 3.9 185 110 41 1.5
48 80 64 72 م 8 9 174 4.15 170 105 41 1.7
50 80 64 72 م 8 9 174 4.3 165 105 41 1.6
55 85 64 72 م 8 9 174 4.8 150 95 41 1.7
60 90 64 72 م 8 11 213 6.4 170 110 41 1.8
65 95 64 72 م 8 11 213 6.9 155 105 41 2
70 110 78 88 م 10 11 338 11.8 185 115 83 3.6
75 115 78 88 م 10 11 338 12.7 170 110 83 3.8
80 120 78 88 م 10 12 369 14.7 175 115 83 4
85 125 78 88 م 10 12 369 15.7 165 110 83 4.3
90 130 78 88 م 10 13 400 18 170 115 83 4.5
95 135 78 88 م 10 13 400 19 160 110 83 4.7
100 145 100 112 م 12 12 538 26.9 160 110 145 7.2
110 155 100 112 م 12 13 583 32 155 110 145 7.7
120 165 100 112 م 12 15 673 40.3 165 120 145 8.3
130 180 116 130 M14 13 800 52 155 115 230 11.7
140 190 116 130 M14 15 923 64.6 170 125 230 12.5
150 200 116 130 M14 16 985 73.8 165 125 230 13.2
160 210 116 130 M14 17 1045 83.7 165 125 230 14
170 225 146 162 م 16 15 1283 109 150 115 355 20.6
180 235 146 162 م 16 16 1369 123.2 150 115 355 21.6
190 250 146 162 م 16 17 1454 138 150 115 355 25
200 260 146 162 م 16 17 1454 145.4 145 110 355 26.2
220 285 146 162 م 16 20 1710 188 155 120 355 31.1
240 305 146 162 م 16 22 1880 225 155 120 355 33.6
260 325 146 162 م 16 22 1880 244 145 115 355 36.1
280 355 177 197 م 20 20 2670 373 155 120 690 54.9
300 375 177 197 م 20 22 2930 440 155 125 690 58.3
320 405 177 197 م 20 22 2930 470 145 115 690 71
