تفاصيل المنتج:
|
|
| مكان المنشأ: | شنشي ، الصين |
|---|---|
| اسم العلامة التجارية: | CHAOYUE |
| رقم الموديل: | DLD7 |
|
شروط الدفع والشحن:
|
|
| الحد الأدنى لكمية: | 1 |
| الأسعار: | USD 25.00 - 220.00 / pc |
| تفاصيل التغليف: | صندوق كرتوني أو صندوق خشبي يعتمد على حجم المنتجات |
| وقت التسليم: | 1 - 3 أسابيع |
| شروط الدفع: | T / T. |
| القدرة على العرض: | 500 قطعة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | 12-60 ملم مخلب كهربائي للآلات الزراعية | القطر الخارجي: | 68 - 266.5 ملم |
|---|---|---|---|
| سماكة: | 44.3 - 93.5 ملم | وزن: | 0.79 - 21.2 كجم |
| الجهد االكهربى: | تيار مستمر - 24 فولت | قوة: | 15-85 واط |
| إبراز: | 30mm حجم التجويف الكهرومغناطيسي القابض الفرامل,24V الكهرومغناطيسي القابض الفرامل,30mm حجم تتحمل القابض الكهرومغناطيسي 24v |
||
منتوج وصف

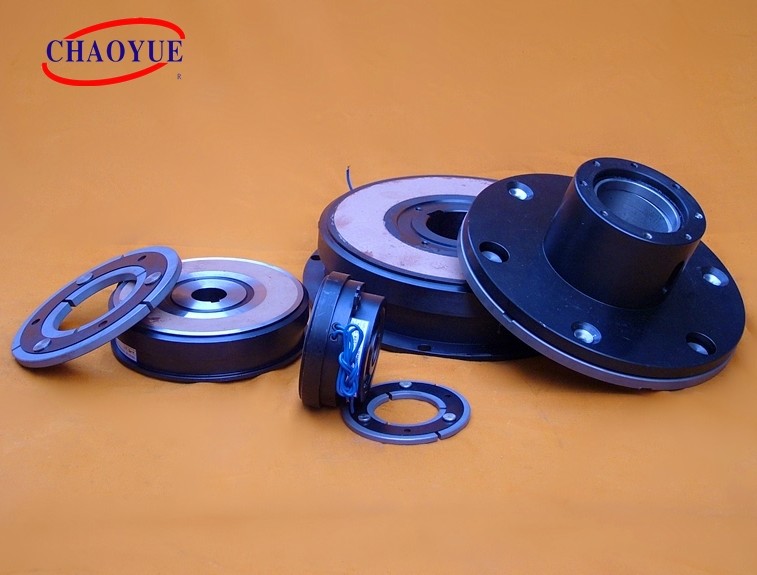

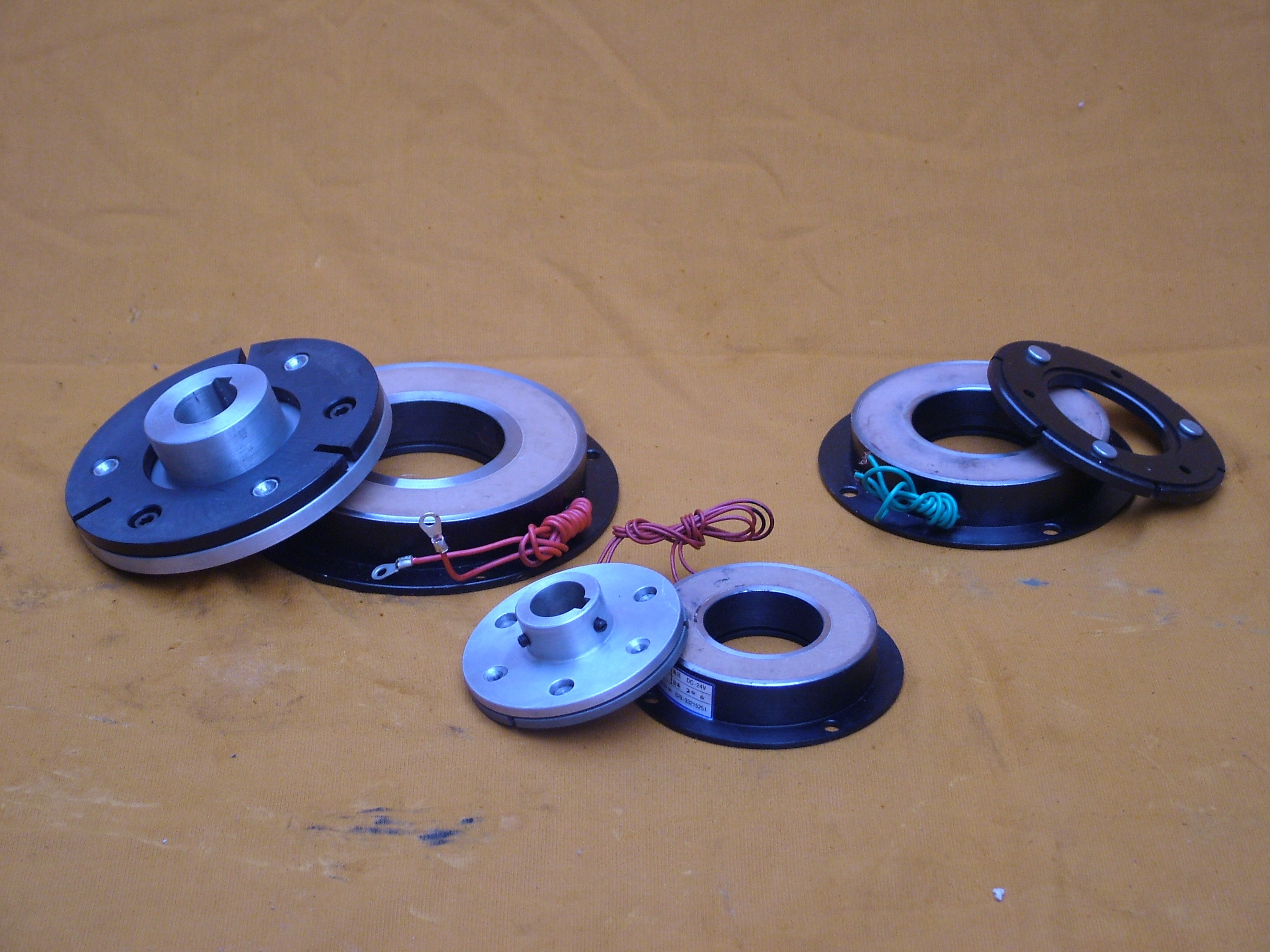

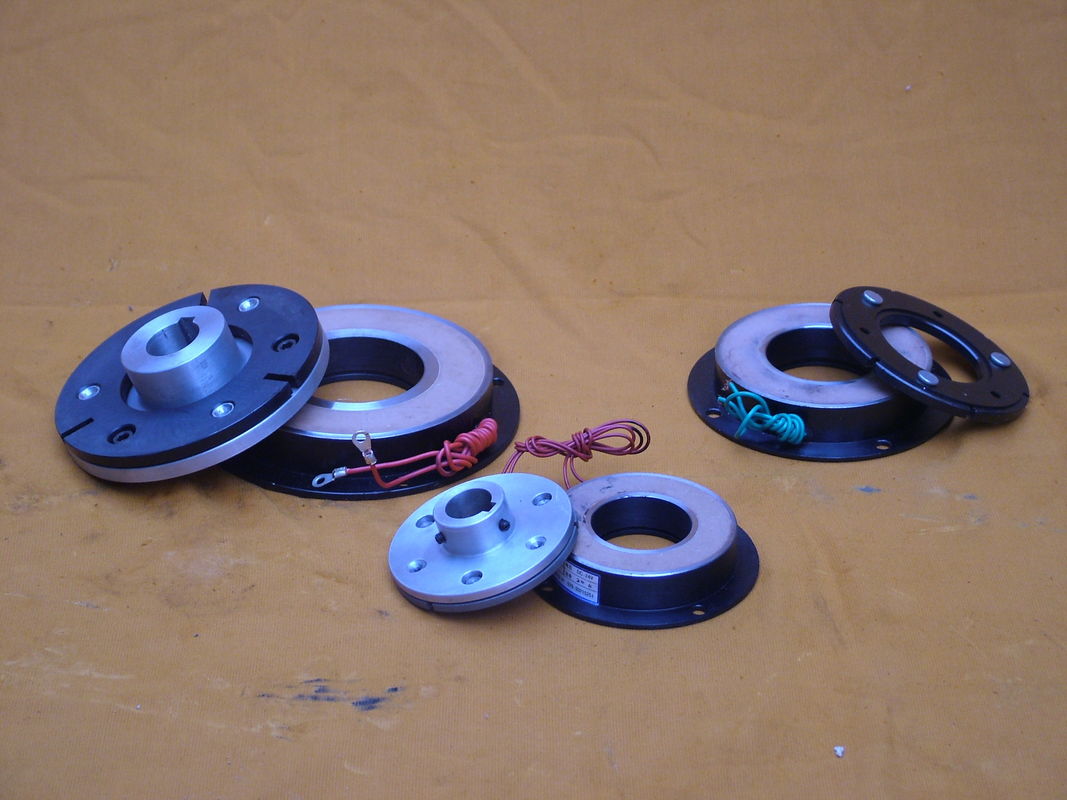

12-60 ملم مخلب كهربائي للآلات الزراعية
القابض الكهرومغناطيسي ، المعروف أيضًا باسم الاقتران الكهرومغناطيسي.إن الاحتكاك بين الحث الكهرومغناطيسي الداخلي والخارجي ومبدأ لوحة الاحتكاك ، هو أن حركة دوران عضو ناقل الحركة الميكانيكي للاثنين ، في حالة عدم توقف المكون النشط عن دوران العضو المدفوع يمكن عزله أو عزله. الاتصال بأجهزة اتصال ميكانيكية كهرومغناطيسية ، الأجهزة عبارة عن تنفيذ تلقائي.يمكن استخدام القابض الكهرومغناطيسي للتحكم في بدء تشغيل الماكينة وعكسها وتنظيم السرعة والكبح.لها هيكل بسيط ، عملية سريعة ، التحكم في الطاقة صغير ، سهل التحكم عن بعد ؛حجم صغير ، يمكن نقل عزم دوران كبير ؛عند استخدامه كعنصر تحكم في الكبح مع مزايا الكبح بسرعة وسلاسة ، فإنه يستخدم على نطاق واسع القابض الكهرومغناطيسي في أدوات الماكينة المختلفة ونظام النقل الميكانيكي.
تصاعد مثال
| نموذج | DLD7 - 5 | DLD7 - 10 | DLD7 - 20 | DLD7 - 40 | DLD7 - 80 | DLD7 - 160 | DLD7 - 320 | ||||||||
| عزم الاحتكاك [نانومتر] | متحرك | 5 | 10 | 20 | 40 | 80 | 160 | 320 | |||||||
| ثابتة | 5.5 | 11 | 22 | 45 | 90 | 175 | 350 | ||||||||
| جهد الإثارة [V] | تيار مستمر - 24 فولت | ||||||||||||||
| الطاقة (20 درجة مئوية) [ث] | 15 | 20 | 28 | 35 | 50 | 68 | 85 | ||||||||
| أقصى سرعة دوران [rpm] | 8000 | 6000 | 5000 | 4000 | 3000 | 3000 | 2000 | ||||||||
| الوزن [كلغ] | 0.79 | 1.2 | 2.24 | 3.86 | 7 | 13.3 | 21.2 | ||||||||
|
الحجم الشعاعي [مم] |
D1 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |||||||
| د 2 | 46 | 60 | 76 | 95 | 120 | 158 | 210 | ||||||||
| د 3 | 34.5 | 41.7 | 51.5 | 61.5 | 79.5 | 99.5 | 124.5 | ||||||||
| ب | 68 | 85.5 | 107 | 134.3 | 170 | 214 | 266.5 | ||||||||
| ج | 57 | 68 | 85 | 100 | 127 | 152.4 | 152.4 | ||||||||
| ش 1 | 38 | 47 | 56 | 64.5 | 86.5 | 100 | 127 | ||||||||
| G2 | 46.5 | 55 | 64 | 72.5 | 101.5 | 115 | 142 | ||||||||
| V1 | 3 - 4.1 | 3 - 4.2 | 3 - 5.2 | 3 - 6.2 | 3 - 8.2 | 3 - 10.2 | 3 - 12.2 | ||||||||
| V2 | 3 - 6.3 | 3 - 9.5 | 3 - 11.5 | 3 - 13.5 | 3 - 17.5 | 3 - 21.5 | 3 - 26.5 | ||||||||
| V3 | 3 - 6.25 | 3 - 8.3 | 3 - 10.3 | 3 - 12.35 | 3 - 16.35 | 3 - 20.42 | 3 - 25 | ||||||||
| Y1 | 4.1 | 8.1 | |||||||||||||
| Y2 | 14 | 18 | 22 | 26 | |||||||||||
|
الحجم المحوري [مم] |
ح | 26.1 | 28.1 | 32.5 | 36.3 | 41.6 | 47.7 | 55.2 | |||||||
| L1 | 44.3 | 44.7 | 55 | 61.5 | 70.7 | 85 | 93.5 | ||||||||
| L2 | 39.8 | 43.2 | 49 | 54.5 | 61.5 | 73.5 | 81 | ||||||||
| ص | 7.7 | 8.2 | 9.2 | 9.8 | 15.2 | 16.5 | 19.5 | ||||||||
| ر | 3 | 4 | |||||||||||||
| X | 2.5 | 2.85 | 3.3 | 3.5 | 4.9 | 5.5 | |||||||||
| δ | 0.2 ± 0.05 | 0.3 (+0.05 / -0.1) | 0.5 (0 / -0.2) | ||||||||||||
|
حجم تجويف [مم] |
د | 12 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||
| ب | 4 | 5 | 6 | 8 | 12 | 14 | 18 | ||||||||
| ر | 13.8 | 17.3 | 22.8 | 28.3 | 33.3 | 43.3 | 53.8 | 64.4 | |||||||
