تفاصيل المنتج:
|
|
| مكان المنشأ: | شنشي ، الصين |
|---|---|
| اسم العلامة التجارية: | CHAOYUE |
| رقم الموديل: | DLD7 |
|
شروط الدفع والشحن:
|
|
| الحد الأدنى لكمية: | 1 |
| الأسعار: | USD 25.00 - 220.00 / pc |
| تفاصيل التغليف: | صندوق كرتوني أو صندوق خشبي يعتمد على حجم المنتجات |
| وقت التسليم: | 1 - 3 أسابيع |
| شروط الدفع: | T / T. |
| القدرة على العرض: | 500 قطعة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | DLD7 قرص واحد ELECTORMAGNETIC CLUTCH 12-60 مم | القطر الخارجي: | 68 - 266.5 ملم |
|---|---|---|---|
| سماكة: | 44.3 - 93.5 ملم | وزن: | 0.79 - 21.2 كجم |
| الجهد االكهربى: | تيار مستمر - 24 فولت | قوة: | 15-85 واط |
| إبراز: | فرامل القابض الكهرومغناطيسية DC24V,فرامل القابض الكهرومغناطيسية ذات التجويف 40 مم,القابض الكهرومغناطيسي الصغير DC24V |
||
منتوج وصف

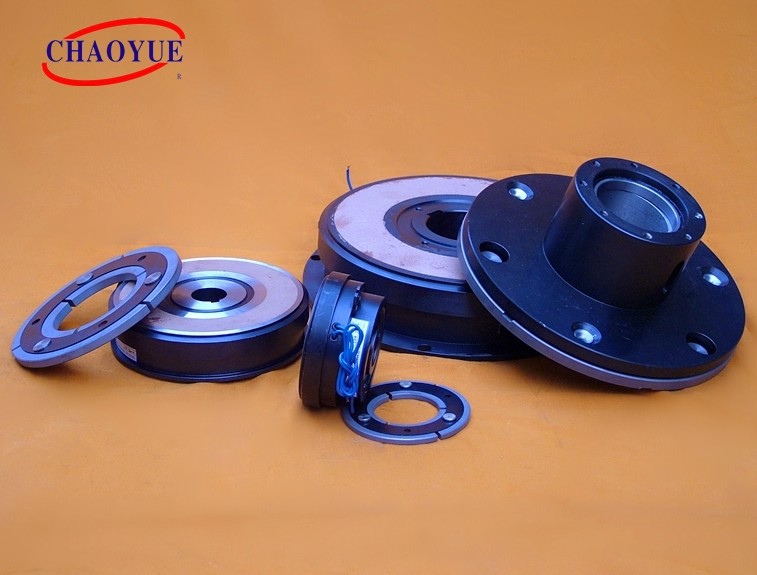

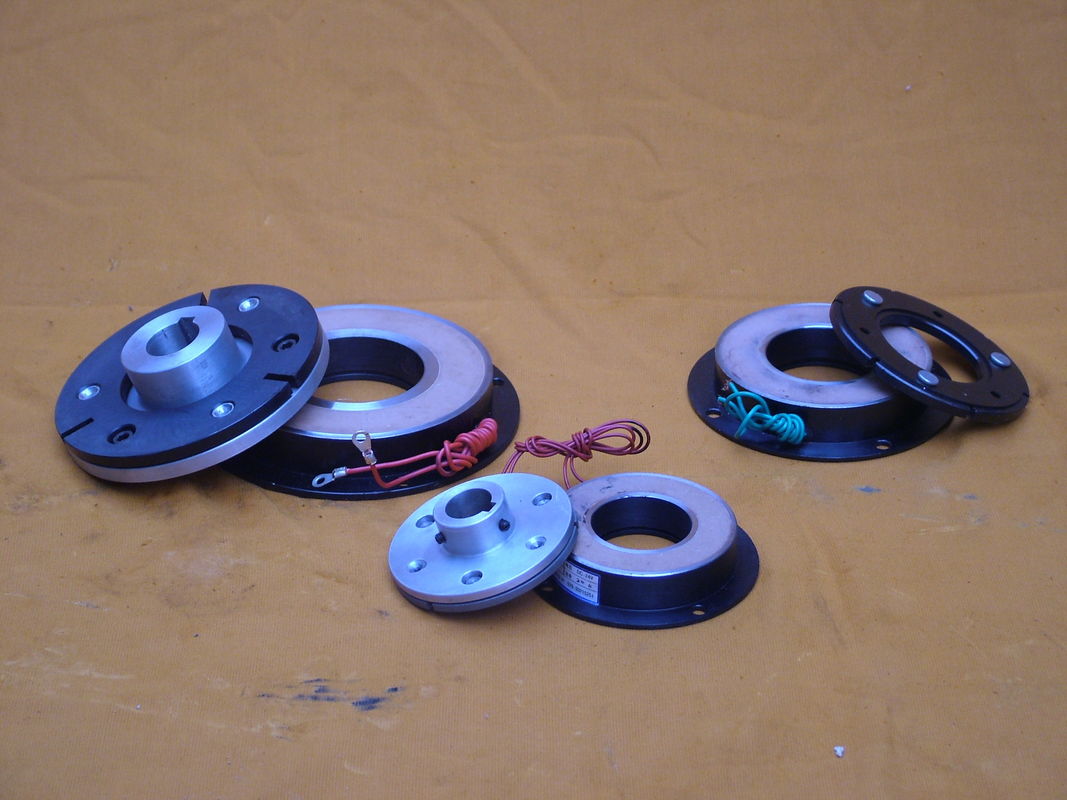

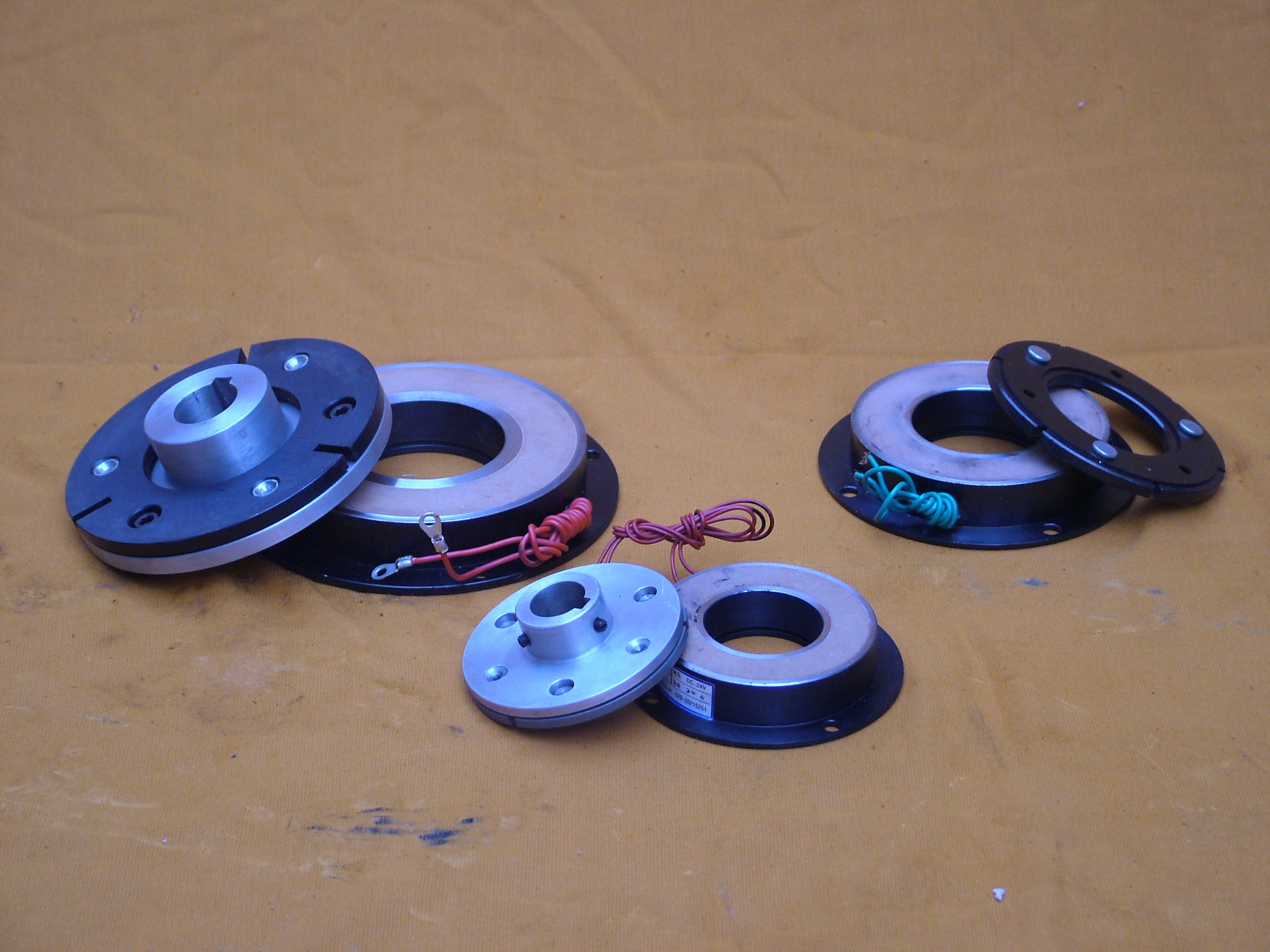

DLD7 قرص واحد ELECTORMAGNETIC CLUTCH 12-60 مم
غير صحيح
1) نظرًا لأن القابض الكهرومغناطيسي مشغول وفك تعشيقه بسرعة عالية ، سيكون هناك العديد من علامات القابض على سطح لوحة امتصاص الحديد والدوار.هذه الآثار لن تسبب ضررًا للعمل ويسمح بها.
2) يجب تطبيق الجهد المناسب على الملف الكهرومغناطيسي.بالنسبة للملف الكهرومغناطيسي بجهد 12 فولت ، إذا تمت إضافته إلى نظام جهد 6 فولت ، فلن يتمكن من توليد مجال مغناطيسي كافٍ ، مما يؤدي إلى انزلاق مكواة الشفط ، وتقصير عمر القابض ، وتقليل قدرة التبريد.على العكس من ذلك ، إذا تمت إضافة ملف 6 فولت إلى نظام جهد 12 فولت ، فسيتم تقصير عمر الملف.
3) الفجوة بين الملف والدوار مهمة جدا.يجب أن يكون الملف والدوار أقرب ما يمكن للحصول على مجال مغناطيسي أقوى ، ولكن يجب ألا تكون الفجوة صغيرة جدًا لمنع الدوار من سحب الملف (لقوابض الملف الثابت).
4) الفجوة بين الدوار وامتصاص الحديد مهمة جدًا أيضًا.إذا كانت هذه الفجوة صغيرة جدًا ، فعند فصل القابض ، يقوم الدوار بسحب حديد الشفط.ولكن إذا كانت الفجوة كبيرة جدًا ، فسيكون هناك القليل جدًا من الاتصال بينهما عندما يعمل القابض.كلتا الحالتين يمكن أن تتسبب في ضعف أداء القابض.يجب أن تكون الفجوة المعقولة بين الاثنين هي أنه في حالة عدم وجود تيار في القابض ، فلن يتم سحب الاثنين ؛عندما يكون للقابض تيار ، يمكنه ضمان عدم حدوث انزلاق.
تصاعد مثال
| نموذج | DLD7 - 5 | DLD7 - 10 | DLD7 - 20 | DLD7 - 40 | DLD7 - 80 | DLD7 - 160 | DLD7 - 320 | ||||||||
| عزم الاحتكاك [نانومتر] | متحرك | 5 | 10 | 20 | 40 | 80 | 160 | 320 | |||||||
| ثابتة | 5.5 | 11 | 22 | 45 | 90 | 175 | 350 | ||||||||
| جهد الإثارة [V] | تيار مستمر - 24 فولت | ||||||||||||||
| الطاقة (20 درجة مئوية) [ث] | 15 | 20 | 28 | 35 | 50 | 68 | 85 | ||||||||
| أقصى سرعة دوران [rpm] | 8000 | 6000 | 5000 | 4000 | 3000 | 3000 | 2000 | ||||||||
| الوزن [كلغ] | 0.79 | 1.2 | 2.24 | 3.86 | 7 | 13.3 | 21.2 | ||||||||
|
الحجم الشعاعي [مم] |
D1 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |||||||
| د 2 | 46 | 60 | 76 | 95 | 120 | 158 | 210 | ||||||||
| د 3 | 34.5 | 41.7 | 51.5 | 61.5 | 79.5 | 99.5 | 124.5 | ||||||||
| ب | 68 | 85.5 | 107 | 134.3 | 170 | 214 | 266.5 | ||||||||
| ج | 57 | 68 | 85 | 100 | 127 | 152.4 | 152.4 | ||||||||
| ش 1 | 38 | 47 | 56 | 64.5 | 86.5 | 100 | 127 | ||||||||
| G2 | 46.5 | 55 | 64 | 72.5 | 101.5 | 115 | 142 | ||||||||
| V1 | 3 - 4.1 | 3 - 4.2 | 3 - 5.2 | 3 - 6.2 | 3 - 8.2 | 3 - 10.2 | 3 - 12.2 | ||||||||
| V2 | 3 - 6.3 | 3 - 9.5 | 3 - 11.5 | 3 - 13.5 | 3 - 17.5 | 3 - 21.5 | 3 - 26.5 | ||||||||
| V3 | 3 - 6.25 | 3 - 8.3 | 3 - 10.3 | 3 - 12.35 | 3 - 16.35 | 3 - 20.42 | 3 - 25 | ||||||||
| Y1 | 4.1 | 8.1 | |||||||||||||
| Y2 | 14 | 18 | 22 | 26 | |||||||||||
|
الحجم المحوري [مم] |
ح | 26.1 | 28.1 | 32.5 | 36.3 | 41.6 | 47.7 | 55.2 | |||||||
| L1 | 44.3 | 44.7 | 55 | 61.5 | 70.7 | 85 | 93.5 | ||||||||
| L2 | 39.8 | 43.2 | 49 | 54.5 | 61.5 | 73.5 | 81 | ||||||||
| ص | 7.7 | 8.2 | 9.2 | 9.8 | 15.2 | 16.5 | 19.5 | ||||||||
| ر | 3 | 4 | |||||||||||||
| X | 2.5 | 2.85 | 3.3 | 3.5 | 4.9 | 5.5 | |||||||||
| δ | 0.2 ± 0.05 | 0.3 (+0.05 / -0.1) | 0.5 (0 / -0.2) | ||||||||||||
|
حجم تجويف [مم] |
د | 12 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||
| ب | 4 | 5 | 6 | 8 | 12 | 14 | 18 | ||||||||
| ر | 13.8 | 17.3 | 22.8 | 28.3 | 33.3 | 43.3 | 53.8 | 64.4 | |||||||
