تفاصيل المنتج:
|
|
| مكان المنشأ: | شنشي ، الصين |
|---|---|
| اسم العلامة التجارية: | CHAOYUE |
| رقم الموديل: | DLD7 |
|
شروط الدفع والشحن:
|
|
| الحد الأدنى لكمية: | 1 |
| الأسعار: | USD 25.00 - 220.00 / pc |
| تفاصيل التغليف: | صندوق كرتوني أو صندوق خشبي يعتمد على حجم المنتجات |
| وقت التسليم: | 1 - 3 أسابيع |
| شروط الدفع: | T / T. |
| القدرة على العرض: | 500 قطعة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | 68 - 266.5 مم مخلب إلكتروني (ELECTORMAGNETIC CLUTCH) للآلات الزراعية | حجم تجويف: | 12-60 ملم |
|---|---|---|---|
| سماكة: | 44.3 - 93.5 ملم | وزن: | 0.79 - 21.2 كجم |
| الجهد االكهربى: | تيار مستمر - 24 فولت | قوة: | 15-85 واط |
| إبراز: | 24V DC الجهد الكهرومغناطيسي الصغير القابض,8000 دورة في الدقيقة القابض الكهرومغناطيسي الصغير,24V DC الجهد الكهربائي القابض |
||
منتوج وصف

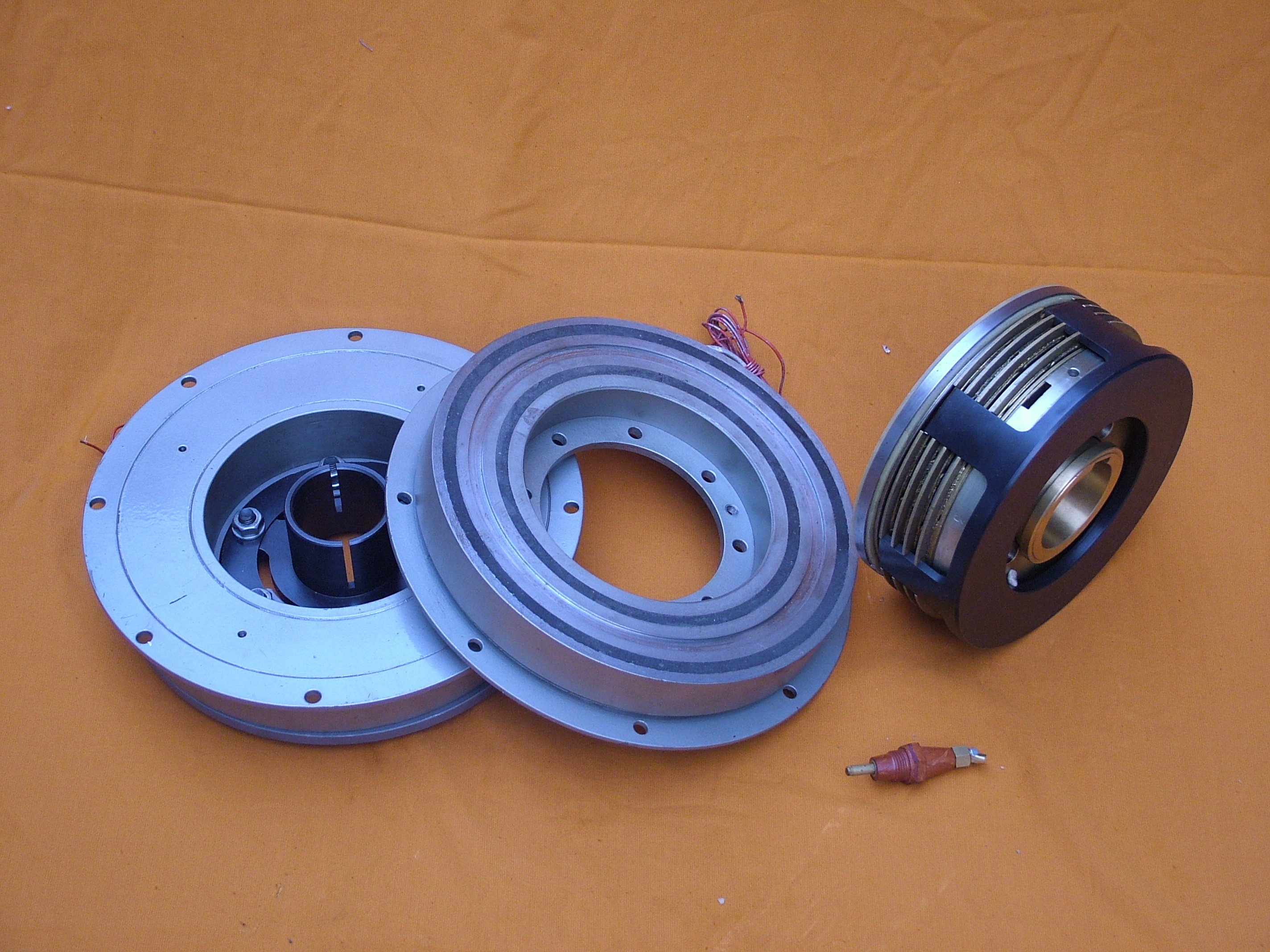

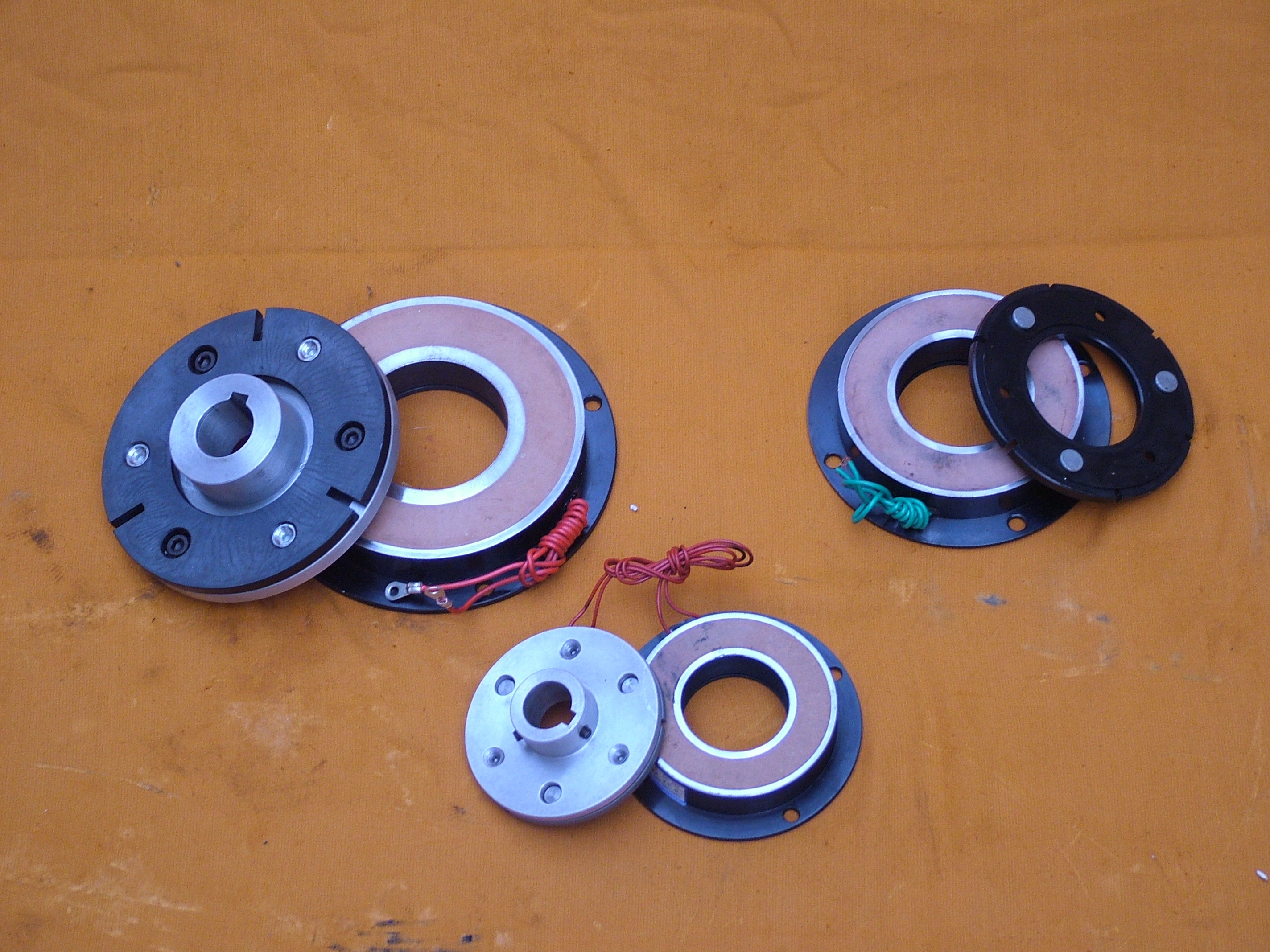

68 - 266.5 مم مخلب إلكتروني (ELECTORMAGNETIC CLUTCH) للآلات الزراعية
مشغل القابض الكهرومغناطيسي هو عزم دوران (أو قوة) تنتقل من جانب عمود الإدارة من جانب عمود القيادة.يستخدم على نطاق واسع في آليات مختلفة (على سبيل المثال ، آلية نقل الماكينة وآلية المحرك المختلفة ، وما إلى ذلك) لتحقيق بدء سريع ، أو الكبح ، أو ما إلى ذلك ، أو عكس وظيفة التحكم في السرعة.نظرًا لأن القابض الكهرومغناطيسي سهل التنفيذ للتحكم عن بعد ، فإن العملية أبسط بكثير ومقارنة القابض الميكانيكي أو الهيدروليكي أو الهوائي ، فهو نظام التحكم الآلي عنصرًا مهمًا.
تصاعد مثال
| نموذج | DLD7 - 5 | DLD7 - 10 | DLD7 - 20 | DLD7 - 40 | DLD7 - 80 | DLD7 - 160 | DLD7 - 320 | ||||||||
| عزم الاحتكاك [نانومتر] | متحرك | 5 | 10 | 20 | 40 | 80 | 160 | 320 | |||||||
| ثابتة | 5.5 | 11 | 22 | 45 | 90 | 175 | 350 | ||||||||
| جهد الإثارة [V] | تيار مستمر - 24 فولت | ||||||||||||||
| الطاقة (20 درجة مئوية) [ث] | 15 | 20 | 28 | 35 | 50 | 68 | 85 | ||||||||
| أقصى سرعة دوران [rpm] | 8000 | 6000 | 5000 | 4000 | 3000 | 3000 | 2000 | ||||||||
| الوزن [كلغ] | 0.79 | 1.2 | 2.24 | 3.86 | 7 | 13.3 | 21.2 | ||||||||
|
الحجم الشعاعي [مم] |
D1 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |||||||
| د 2 | 46 | 60 | 76 | 95 | 120 | 158 | 210 | ||||||||
| د 3 | 34.5 | 41.7 | 51.5 | 61.5 | 79.5 | 99.5 | 124.5 | ||||||||
| ب | 68 | 85.5 | 107 | 134.3 | 170 | 214 | 266.5 | ||||||||
| ج | 57 | 68 | 85 | 100 | 127 | 152.4 | 152.4 | ||||||||
| ش 1 | 38 | 47 | 56 | 64.5 | 86.5 | 100 | 127 | ||||||||
| G2 | 46.5 | 55 | 64 | 72.5 | 101.5 | 115 | 142 | ||||||||
| V1 | 3 - 4.1 | 3 - 4.2 | 3 - 5.2 | 3 - 6.2 | 3 - 8.2 | 3 - 10.2 | 3 - 12.2 | ||||||||
| V2 | 3 - 6.3 | 3 - 9.5 | 3 - 11.5 | 3 - 13.5 | 3 - 17.5 | 3 - 21.5 | 3 - 26.5 | ||||||||
| V3 | 3 - 6.25 | 3 - 8.3 | 3 - 10.3 | 3 - 12.35 | 3 - 16.35 | 3 - 20.42 | 3 - 25 | ||||||||
| Y1 | 4.1 | 8.1 | |||||||||||||
| Y2 | 14 | 18 | 22 | 26 | |||||||||||
|
الحجم المحوري [مم] |
ح | 26.1 | 28.1 | 32.5 | 36.3 | 41.6 | 47.7 | 55.2 | |||||||
| L1 | 44.3 | 44.7 | 55 | 61.5 | 70.7 | 85 | 93.5 | ||||||||
| L2 | 39.8 | 43.2 | 49 | 54.5 | 61.5 | 73.5 | 81 | ||||||||
| ص | 7.7 | 8.2 | 9.2 | 9.8 | 15.2 | 16.5 | 19.5 | ||||||||
| ر | 3 | 4 | |||||||||||||
| X | 2.5 | 2.85 | 3.3 | 3.5 | 4.9 | 5.5 | |||||||||
| δ | 0.2 ± 0.05 | 0.3 (+0.05 / -0.1) | 0.5 (0 / -0.2) | ||||||||||||
|
حجم تجويف [مم] |
د | 12 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||
| ب | 4 | 5 | 6 | 8 | 12 | 14 | 18 | ||||||||
| ر | 13.8 | 17.3 | 22.8 | 28.3 | 33.3 | 43.3 | 53.8 | 64.4 | |||||||
