تفاصيل المنتج:
|
|
| مكان المنشأ: | شنشي ، الصين |
|---|---|
| اسم العلامة التجارية: | CHAOYUE |
| رقم الموديل: | CKZF- ب |
|
شروط الدفع والشحن:
|
|
| الحد الأدنى لكمية: | حاسب شخصي 1 |
| الأسعار: | USD 165.00 - 1300.00 / pc |
| تفاصيل التغليف: | صندوق كرتوني أو صندوق خشبي يعتمد على حجم المنتجات |
| وقت التسليم: | 1 - 3 أسابيع |
| شروط الدفع: | T / T ، |
| القدرة على العرض: | 500 قطعة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | CKZF-B Bearing المدعومة غير الملامسة لتجاوز القابض المحمل 100-310 مم | القطر الداخلي: | 30-130 ملم |
|---|---|---|---|
| القطر الخارجي: | 100 - 310 ملم | سماكة: | 68 - 212 ملم |
| عزم الدوران: | 250 - 15100 نيوتن | وزن: | 2.3 - 70.0 كجم |
| إبراز: | 15100 NM Sprag تجاوز القابض,القطر الخارجي 310mm Sprag تجاوز القابض,القطر الخارجي 310mm sprag القابض |
||
منتوج وصف

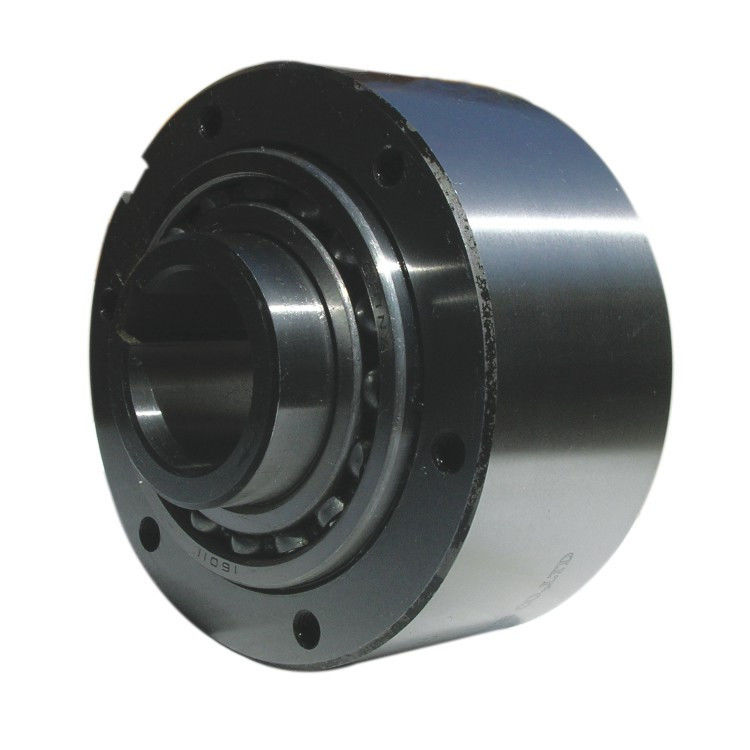

CKZF-B Bearing المدعومة غير الملامسة لتجاوز القابض تحمل 100-310 مم
القابض كبكرات إسفين بدلاً من العضو الإسفيني ذو الشكل الإسفين ، مع إسفين وتكوين حلبة السباق الداخلية والخارجية أزواج احتكاك القابض.في حالة عدم وجود حالة انزلاق بين الحلقة الداخلية والحلقة الخارجية والحركة النسبية للأوتاد ، فإن نفس سرعة التوجيه تساوي عزم دوران ناقل الحركة ، ما لم يتم نقل هذا الانزلاق النسبي ، والذي يسمى عزم الدوران إلى ما بعده.إسفين اجتياح القابض أساسي بشكل أساسي ، لا يوجد نوع حلقة داخلية ونوع محمل.روابط في اتصالاتهم ، ترس التوصيل ، بكرة متصلة بالعجلة المسننة ، مثبتة مثل.
مثال تصاعد
| يكتب | عزم الدوران الاسمي [نانومتر] |
سرعة دوران دقيقة غير ملامسة | أقصى سرعة دوران غير ملامسة | البعد في الكنتور [مم] |
وزن [كلغ] |
||||||||||
| ندقيقة | نالأعلى | د [H7] |
د [h7] |
F | د1 | ب | ج | إل | ن - م | ح | بث xtث | بن xtن | |||
| CKZF-B30100 | 250 | 780 | 6000 | 30 | 100 | 87 | 75 | 51 | 68 | 60.5 | 6 - م 6 | 10 | 8 × 4.0 | 8 × 3.3 | 2.3 |
| CKZF-B35110 | 416 | 740 | 6000 | 35 | 110 | 96 | 80 | 55 | 74 | 63 | 6 - م 6 | 12 | 10 × 5.0 | 10 × 3.3 | 3.2 |
| CKZF-B40125 | 590 | 720 | 5000 | 40 | 125 | 108 | 90 | 63 | 86 | 73 | 6 - م 8 | 14 | 12 × 5.0 | 12 × 3.3 | 4.3 |
| CKZF-B45130 | 650 | 665 | 4000 | 45 | 130 | 112 | 95 | 63 | 86 | 73 | 8 - م 8 | 14 | 14 × 5.5 | 14 × 3.8 | 5.0 |
| CKZF-B50150 | 1310 | 610 | 4000 | 50 | 150 | 132 | 110 | 73 | 94 | 86 | 8 - م 8 | 14 | 14 × 5.5 | 14 × 3.8 | 7.5 |
| CKZF-B55160 | 1480 | 600 | 3200 | 55 | 160 | 138 | 115 | 73 | 104 | 86 | 8 - M10 | 16 | 16 × 6.0 | 16 × 4.3 | 9.0 |
| CKZF-B60170 | 1900 | 490 | 3200 | 60 | 170 | 150 | 125 | 91 | 114 | 105 | 10 - M10 | 16 | 18 × 7.0 | 18 × 4.4 | 12.7 |
| CKZF-B70190 | 2700 | 480 | 2400 | 70 | 190 | 165 | 140 | 108 | 134 | 124 | 10 - M10 | 16 | 20 × 7.5 | 20 × 4.9 | 14.5 |
| CKZF-B80210 | 4502 | 450 | 2400 | 80 | 210 | 185 | 160 | 106 | 144 | 124 | 10 - M10 | 16 | 22 × 9.0 | 22 × 5.4 | 19.0 |
| CKZF-B90230 | 7000 | 420 | 2000 | 90 | 230 | 206 | 180 | 114 | 158 | 143 | 10 - M12 | 20 | 22 × 9.0 | 25 × 5.4 | 29.5 |
| CKZF-B100270 | 11400 | 420 | 2000 | 100 | 270 | 240 | 210 | 121 | 182 | 153 | 10 - M16 | 24 | 28 × 10 | 28 × 6.4 | 42.5 |
| CKZF-B130310 | 15100 | 415 | 2000 | 130 | 310 | 278 | 240 | 169 | 212 | 194 | 12 - M16 | 24 | 32 × 11 | 32 × 7.4 | 70.0 |
