تفاصيل المنتج:
|
|
| مكان المنشأ: | شنشي ، الصين |
|---|---|
| اسم العلامة التجارية: | CHAOYUE |
| رقم الموديل: | CK-X |
|
شروط الدفع والشحن:
|
|
| الحد الأدنى لكمية: | 50 جهاز كمبيوتر شخصى |
| الأسعار: | USD 15.00 - 260.00 / pc |
| تفاصيل التغليف: | صندوق كرتوني أو صندوق خشبي يعتمد على حجم المنتجات |
| وقت التسليم: | 1 - 3 أسابيع |
| شروط الدفع: | T / T. |
| القدرة على العرض: | 5000 جهاز كمبيوتر شخصى شهريا |
|
معلومات تفصيلية |
|||
| القطر الداخلي: | 22.22 - 123.34 ملم | القطر الخارجي: | 38.88 - 140.00 ملم |
|---|---|---|---|
| عزم الدوران: | 50 - 3840 نيوتن | سماكة: | 10 - 25.4 ملم |
| وزن: | 0.030 - 0.400 كجم | ||
| إبراز: | 3840 نيوتن متر Sprag تجاوز القابض,سمك 140 مم Sprag Overrunning Clutch,3840 N.m نظام القابض أحادي الاتجاه |
||
منتوج وصف

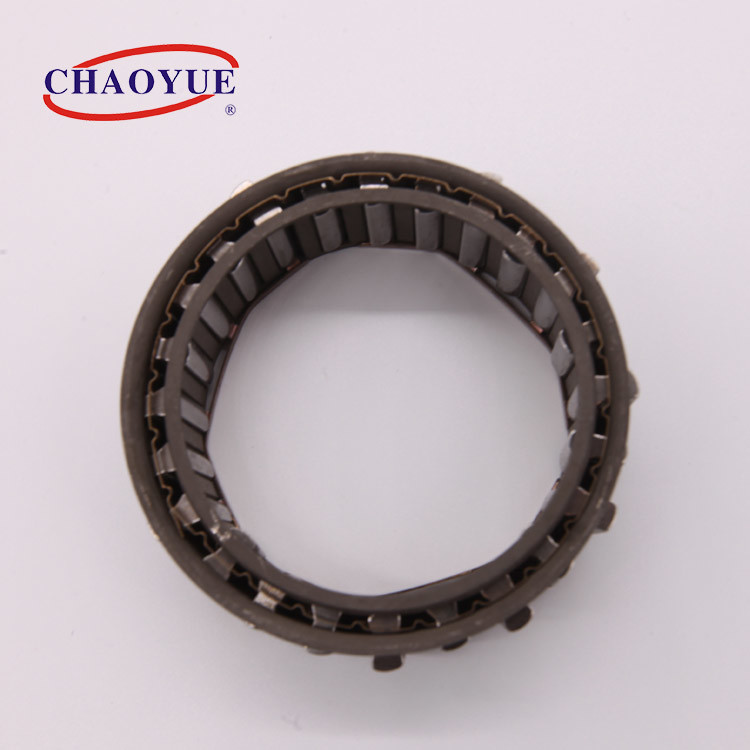

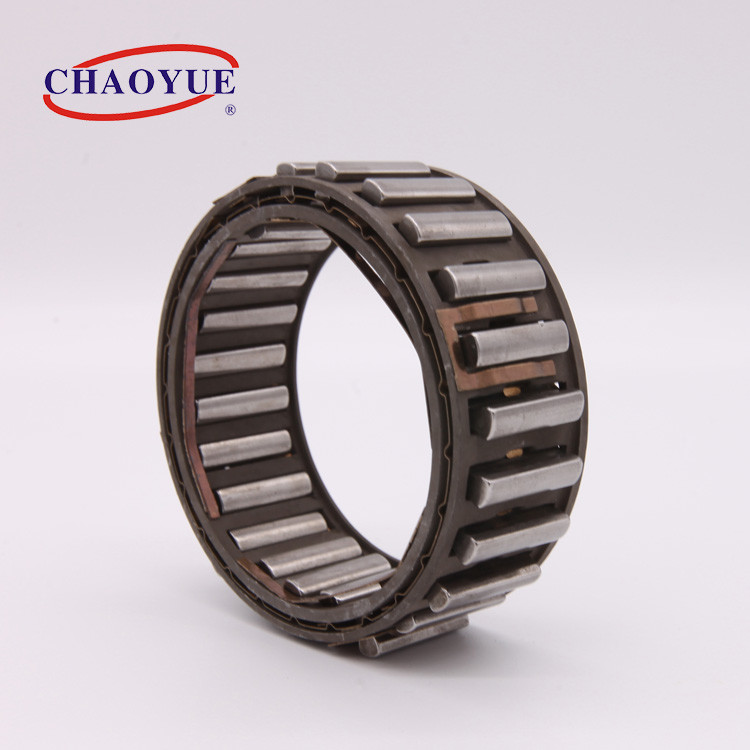

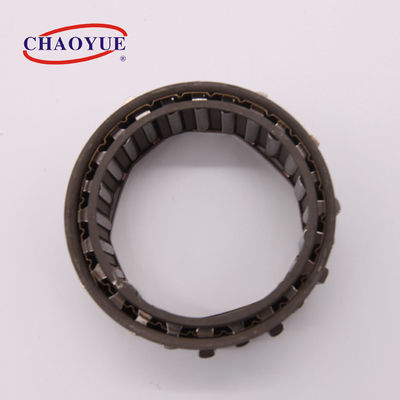

CK-X Sprag طريقة واحدة حرة عجلة Sprag تجاوز القابض تحمل
النوع CK-X عبارة عن سبراج مكون من إسفين ، داخلي وخارجي ، نابض مموج ومكون التخميد.بالمقارنة مع نوع آخر من القابض ، فإن سعة عزم الدوران أعلى لأقل مساحة ممكنة ، وممتازة في الجودة وسعر معقول.
يجب أن يتم تثبيته في تصميم يوفر سباقات ، ودعم محمل للأحمال المحورية والشعاعية ، والتشحيم والختم.يجب أن يكون لكل من الأجناس الداخلية والخارجية حد أدنى عادي مع حرف "e".بدلاً من ذلك ، يمكن عمل السباقات في حالة وجود أعمدة فولاذية صلبة ، أو أغطية ، وفقًا للمواصفات أدناه.يجب أن تكون صلابة السطح للجزء النهائي HRC 60 إلى 62 ، لعمق 1.2 مم كحد أدنى.تكون صلابة القلب من HRC35 إلى 45. لا تتجاوز خشونة السطح 0.8 ميكرومتر.أقصى استدقاق بين الأجناس: 0.007 مم لعرض 25 مم.
تستخدم هذه السلسلة على نطاق واسع في نظام الماكينات للتعبئة ، والناقل ، والاستضافة ، والطباعة ، وصناعة الورق ، والآلة المموجة ، والأغذية ، وما إلى ذلك.
مثال تصاعد
| يكتب | عزم الدوران الاسمي [نانومتر] | تجاوز الحد الأقصى للسرعة [r / min] | البعد في كوتور [مم] | وزن | |||||
| سباق داخلي | السباق الخارجي | د +0.008 -0.005 |
د +0.013 -0 |
ه | د1 | د1 | |||
| CK-X2238 × 10.0 | 50 | 4300 | 2150 | 22.22 | 38.88 | 10.0 | 50 | 17 | 0.030 |
| CK-X2744 × 13.5 | 95 | 3450 | 1700 | 27.76 | 44.42 | 13.5 | 58 | 21 | 0.055 |
| CK-X3047 × 13.5 | 99 | 3150 | 1550 | 30.34 | 47.00 | 13.5 | 62 | 23 | 0.060 |
| CK-X3148 × 13.5 | 127 | 3000 | 1500 | 31.75 | 48.41 | 13.5 | 63 | 24 | 0.060 |
| CK-X3854 × 16.0 | 220 | 2500 | 1250 | 38.09 | 54.75 | 16.0 | 71 | 29 | 0.085 |
| CK-X4157 × 13.5 | 179 | 2300 | 1150 | 41.27 | 57.93 | 13.5 | 75 | 32 | 0.090 |
| CK-X4461 × 16.0 | 290 | 2150 | 1050 | 44.45 | 61.11 | 16.0 | 79 | 34 | 0.095 |
| CK-X4966 × 13.5 | 245 | 1900 | 950 | 49.72 | 66.38 | 13.5 | 86 | 38 | 0.100 |
| CK-X5471 × 13.5 | 336 | 1750 | 850 | 54.76 | 71.42 | 13.5 | 92 | 42 | 0.110 |
| CK-X5471 × 16.0 | 420 | 1750 | 850 | 54.76 | 71.42 | 16.0 | 92 | 42 | 0.130 |
| CK-X5471 × 21.0 | 615 | 1750 | 850 | 54.76 | 71.42 | 21.0 | 92 | 42 | 0.180 |
| CK-X5471 × 25.4 | 792 | 1750 | 850 | 54.76 | 71.42 | 25.4 | 92 | 42 | 0.200 |
| CK-X5774 × 16.0 | 483 | 1650 | 800 | 57.76 | 74.42 | 16.0 | 98 | 44 | 0.110 |
| CK-X6380 x 21.0 | 645 | 1500 | 750 | 63.34 | 80.00 | 21.0 | 104 | 50 | 0.175 |
| CK-X7288 × 13.5 | 540 | 1300 | 650 | 72.22 | 88.88 | 13.5 | 115 | 56 | 0.140 |
| CK-X7288 × 16.0 | 1023 | 1300 | 650 | 72.22 | 88.88 | 16.0 | 115 | 56 | 0.185 |
| CK-X7288 × 21.0 | 1023 | 1300 | 650 | 72.22 | 88.88 | 21.0 | 115 | 56 | 0.210 |
| CK-X7996 × 25.4 | 1630 | 1200 | 600 | 79.70 | 96.36 | 25.4 | 124 | 61 | 0.280 |
| CK-X83100 × 25.4 | 1645 | 1150 | 550 | 83.34 | 100.00 | 25.4 | 132 | 65 | 0.270 |
| CK-X87103 × 16.0 | 1000 | 1100 | 500 | 57.30 | 103.96 | 16.0 | 134 | 67 | 0.165 |
| CK-X103119 × 16.0 | 1290 | 900 | 450 | 103.23 | 119.89 | 16.0 | 155 | 80 | 0.205 |
| CK-X123140 × 25.4 | 3840 | 750 | 400 | 123.34 | 140.00 | 25.4 | 184 | 96 | 0.400 |
