منزل المنتجاتعناصر لقط رمحأسود 130kN.M 370mm خارجي قطرها مدبب أجهزة قفل رمح

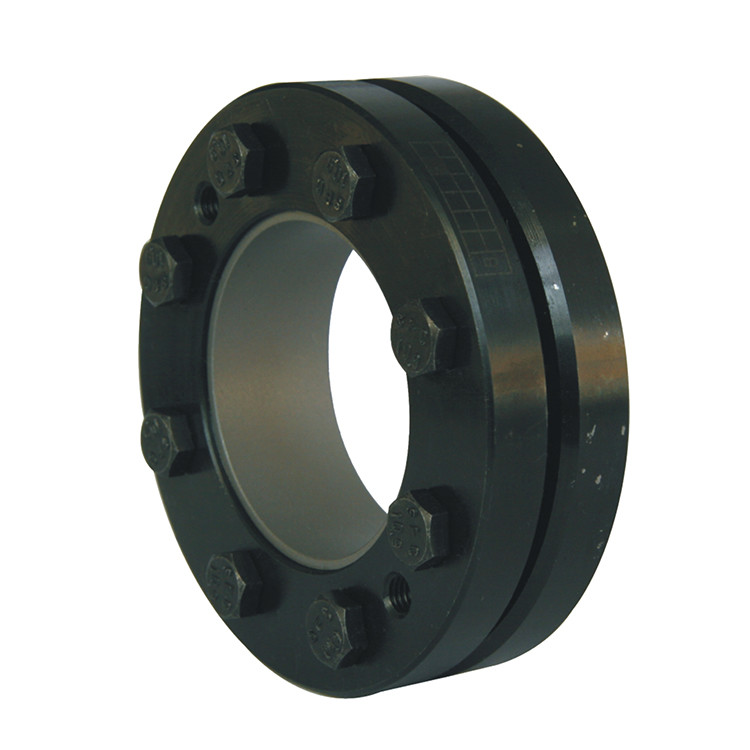

Black 130kN.M 370mm Outder Diameter Tapered Shaft Lock Devices
Black 130kN.M 370mm Outder Diameter Tapered Shaft Lock Devices

أسود 130kN.M 370mm خارجي قطرها مدبب أجهزة قفل رمح

تفاصيل المنتج:
مكان المنشأ: شنشي ، الصين
اسم العلامة التجارية: CHAOYUE
رقم الموديل: Z7C
شروط الدفع والشحن:
الحد الأدنى لكمية: حاسب شخصي 1
الأسعار: USD 70.00 - 3060.00 / pc
تفاصيل التغليف: صندوق كرتوني أو صندوق خشبي يعتمد على حجم المنتجات
وقت التسليم: 2-5 أسابيع
شروط الدفع: T / T.
القدرة على العرض: 500 قطعة شهريا
ﺎﺘﺼﻟ ﺍﻶﻧ

معلومات تفصيلية
القطر الداخلي: 140-500 ملم القطر الخارجي: 230-850 ملم
سماكة: 74-274 ملم عزم الدوران: 20.7 - 2080 كيلو نيوتن متر
الترباس: M12 - M27 وزن: 13-750 كجم
إبراز:

قفل عمود مدبب بقطر خارجي 370 مم

,

قفل عمود مدبب 130 كيلو نيوتن متر

,

تجميعات قفل عمود 130 كيلو نيوتن متر

منتوج وصف

Z7C رمح السلطة قفل جهاز لقط الجمعية عنصر



مثال تصاعد

أسود 130kN.M 370mm خارجي قطرها مدبب أجهزة قفل رمح 0





البعد الأساسي [مم] بولت معدل الحمولة عزم شد الترباس
[نانومتر]		 وزن
[كلغ]
د د دث إل ح ه د1 ن القوه المحوريه
[كن]		 Toruqe
[kN.m]
140 230 95 60 74 7 م 12 12 436 20.7 100 13
140 230 100 60 74 7 م 12 12 480 24 100 13
140 230 105 60 74 7 م 12 12 518 27.2 100 13
155 263 105 66 80 7 م 12 15 545 28.6 100 20
155 263 110 66 80 7 م 12 15 591 32.5 100 20
155 263 115 66 80 7 م 12 15 633 36.4 100 20
165 290 115 72 88 8 م 16 10 701 40.3 240 26
165 290 120 72 88 8 م 16 10 758 45.5 240 26
165 290 125 72 88 8 م 16 10 811 50.7 240 26
175 300 125 72 88 8 م 16 10 832 52 240 29
175 300 130 72 88 8 م 16 10 880 57.2 240 29
175 300 135 72 88 8 م 16 10 924 62.4 240 29
185 330 135 92 112 10 م 16 15 1037 70 240 47
185 330 140 92 112 10 م 16 15 1100 77 240 47
185 330 145 92 112 10 م 16 15 1159 84 240 47
200 350 145 92 112 10 م 16 15 1291 93 240 50
200 350 150 92 112 10 م 16 15 1353 101.5 240 50
200 350 155 92 112 10 م 16 15 1409 109.2 240 50
220 370 160 114 134 10 م 16 20 1625 130 240 65
220 370 165 114 134 10 م 16 20 1703 140.5 240 65
220 370 170 114 134 10 م 16 20 1776 151 240 65
240 405 170 120 144 12 م 20 15 1835 156 470 87
240 405 180 120 144 12 م 20 15 1994 179.5 470 87
240 405 190 120 144 12 م 20 15 2137 203 470 87
260 430 190 136 160 12 م 20 16 2242 213 470 100
260 430 200 136 160 12 م 20 16 2390 239 470 100
260 430 210 136 160 12 م 20 16 2542 265 470 100
280 460 210 148 172 12 م 20 20 2686 282 470 132
280 460 220 148 172 12 م 20 20 2900 319 470 132
280 460 230 148 172 12 م 20 20 3087 355 470 132
300 485 230 152 176 12 م 20 20 2965 341 470 140
300 485 240 152 176 12 م 20 20 3175 381 470 140
300 485 245 152 176 12 م 20 20 3273 401 470 140
320 520 240 160 184 12 م 20 24 3317 398 470 165
320 520 250 160 184 12 م 20 24 3536 442 470 165
320 520 260 160 184 12 م 20 24 3738 486 470 165
340 570 250 176 200 12 مسييه 24 20 4080 510 820 240
340 570 260 176 200 12 مسييه 24 20 4307 560 820 240
340 570 270 176 200 12 مسييه 24 20 4519 610 820 240
360 590 280 180 204 12 مسييه 24 20 4707 659 820 250
360 590 290 180 204 12 مسييه 24 20 4931 715 820 250
360 590 295 180 204 12 مسييه 24 20 5044 744 820 250
390 660 300 188 212 12 مسييه 24 24 5733 860 820 350
390 660 310 188 212 12 مسييه 24 24 5903 915 820 350
390 660 320 188 212 12 مسييه 24 24 6063 970 820 350
420 690 330 214 238 12 مسييه 24 28 6182 1020 820 410
420 690 340 214 238 12 مسييه 24 28 6470 1100 820 410
420 690 350 214 238 12 مسييه 24 28 6743 1180 820 410
460 770 360 224 252 14 مسييه 27 24 7222 1300 1210 540
460 770 370 224 252 14 مسييه 27 24 7514 1390 1210 540
460 770 380 224 252 14 مسييه 27 24 7789 1480 1210 540
500 850 400 246 274 14 مسييه 27 30 9400 1880 1210 750
500 850 410 246 274 14 مسييه 27 30 9659 1980 1210 750
500 850 420 246 274 14 مسييه 27 30 9905 2080 1210 750



بطاقة:

مفصل توسيع الأكمام m6

أجهزة قفل عمود الترباس m6

طول 66 مم عناصر تثبيت العمود
