منزل المنتجاتعناصر لقط رمحالطول 66 مم القطر الخارجي 55 مم شافطة لقط عناصر تحميل خفيف
Length 66mm Outer Diameter 55mm Shaft Clamping Elements Light Load
Length 66mm Outer Diameter 55mm Shaft Clamping Elements Light Load Length 66mm Outer Diameter 55mm Shaft Clamping Elements Light Load

الطول 66 مم القطر الخارجي 55 مم شافطة لقط عناصر تحميل خفيف

تفاصيل المنتج:
مكان المنشأ: شنشي ، الصين
اسم العلامة التجارية: CHAOYUE
رقم الموديل: Z7D
شروط الدفع والشحن:
الحد الأدنى لكمية: 5 حاسوب
الأسعار: USD 10.00 - 40.00 / pc
تفاصيل التغليف: صندوق كرتوني أو صندوق خشبي يعتمد على حجم المنتجات
وقت التسليم: 1 - 3 أسابيع
شروط الدفع: T / T.
القدرة على العرض: 1000 جهاز كمبيوتر شخصى شهريا
ﺎﺘﺼﻟ ﺍﻶﻧ

معلومات تفصيلية
القطر الداخلي: 15-90 ملم القطر الخارجي: 45-135 ملم
سماكة: 50-100 ملم عزم الدوران: 140 - 5930 نيوتن
الترباس: M6 - M10 وزن: 0.4 - 7.4 كجم
إبراز:

طول 66 مم عناصر تحامل العمود

,

القطر الخارجي 55 مم عناصر تحامل العمود

,

القطر الخارجي 55 مم طوق المشبك الملولب

منتوج وصف

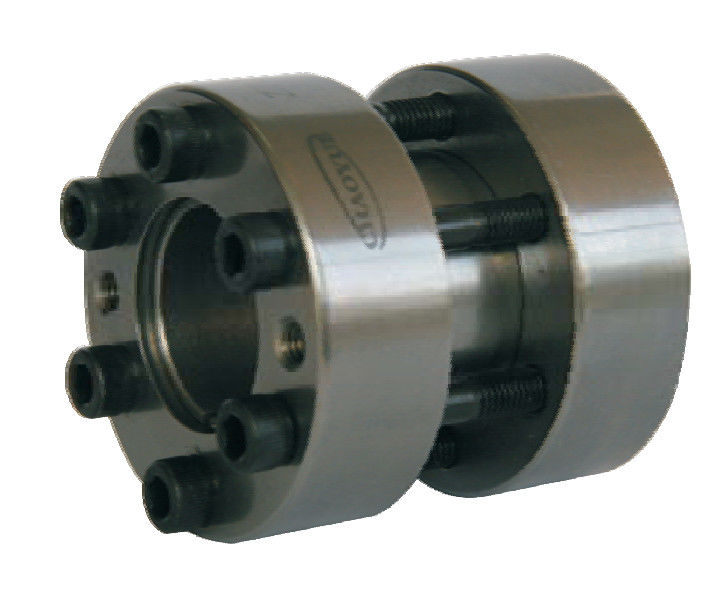

Z7D بدون مفتاح رمح لقط عناصر قفل الجمعية

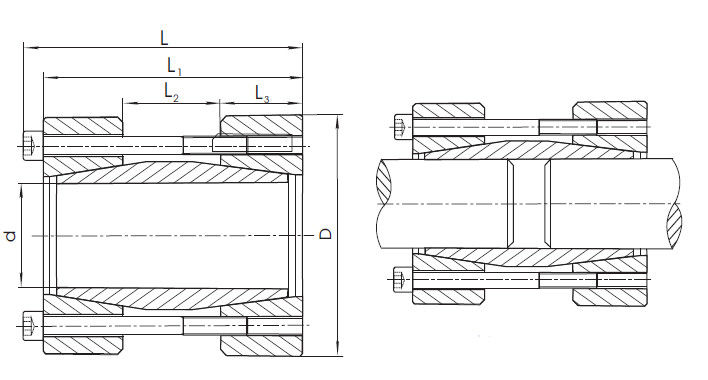

مثال تصاعد



الطول 66 مم القطر الخارجي 55 مم شافطة لقط عناصر تحميل خفيف 0

الطول 66 مم القطر الخارجي 55 مم شافطة لقط عناصر تحميل خفيف 1





البعد الأساسي [مم] بولت معدل الحمولة عزم شد الترباس
[نانومتر]		 وزن
[كلغ]
د د إل إل1 إل2 إل3 د1 ن القوه المحوريه
[كن]		 Toruqe
[نانومتر]
15 45 56 50 16 17 م 6 4 19 140 17 0.4
16 45 56 50 16 17 م 6 4 20 160 17 0.38
17 45 56 50 16 17 م 6 4 21 180 17 0.37
18 50 56 50 16 17 م 6 4 20 180 17 0.5
19 50 56 50 16 17 م 6 4 21 200 17 0.49
20 50 56 50 16 17 م 6 4 22 220 17 0.47
22 55 66 60 20 20 م 6 6 29 320 17 0.45
24 55 66 60 20 20 م 6 6 32 390 17 0.4
25 55 66 60 20 20 م 6 6 33 420 17 0.38
28 60 66 60 20 20 م 6 6 31 440 17 0.91
30 300 130 72 88 8 م 16 10 880 57.2 240 29
32 300 135 72 88 8 م 16 10 924 62.4 240 29
35 330 135 92 112 10 م 16 15 1037 70 240 47
38 330 140 92 112 10 م 16 15 1100 77 240 47
40 330 145 92 112 10 م 16 15 1159 84 240 47
42 350 145 92 112 10 م 16 15 1291 93 240 50
45 350 150 92 112 10 م 16 15 1353 101.5 240 50
48 350 155 92 112 10 م 16 15 1409 109.2 240 50
50 370 160 114 134 10 م 16 20 1625 130 240 65
55 370 165 114 134 10 م 16 20 1703 140.5 240 65
60 370 170 114 134 10 م 16 20 1776 151 240 65
65 405 170 120 144 12 م 20 15 1835 156 470 87
68 405 180 120 144 12 م 20 15 1994 179.5 470 87
70 405 190 120 144 12 م 20 15 2137 203 470 87
75 430 190 136 160 12 م 20 16 2242 213 470 100
80 430 200 136 160 12 م 20 16 2390 239 470 100
85 430 210 136 160 12 م 20 16 2542 265 470 100
90 460 210 148 172 12 م 20 20 2686 282 470 132
