تفاصيل المنتج:
|
|
| مكان المنشأ: | شنشي ، الصين |
|---|---|
| اسم العلامة التجارية: | CHAOYUE |
| رقم الموديل: | Z9A |
|
شروط الدفع والشحن:
|
|
| الحد الأدنى لكمية: | حاسب شخصي 1 |
| الأسعار: | USD 35.00 - 950.00 / pc |
| تفاصيل التغليف: | صندوق كرتوني أو صندوق خشبي يعتمد على حجم المنتجات |
| وقت التسليم: | 1 - 3 أسابيع |
| شروط الدفع: | T / T. |
| القدرة على العرض: | 500 قطعة شهريا |
|
معلومات تفصيلية |
|||
| القطر الداخلي: | 100 - 420 ملم | القطر الخارجي: | 145-515 ملم |
|---|---|---|---|
| سماكة: | 66 - 149 ملم | عزم الدوران: | 9.6 - 410 كيلو نيوتن متر |
| الترباس: | M10 - M22 | وزن: | 4.3 - 75.4 كجم |
| إبراز: | اقتران بدون مفتاح 410kN.m,اقتران بدون مفتاح OD 515mm,وصلة توسعة من نوع الجلبة 410kN.m |
||
منتوج وصف

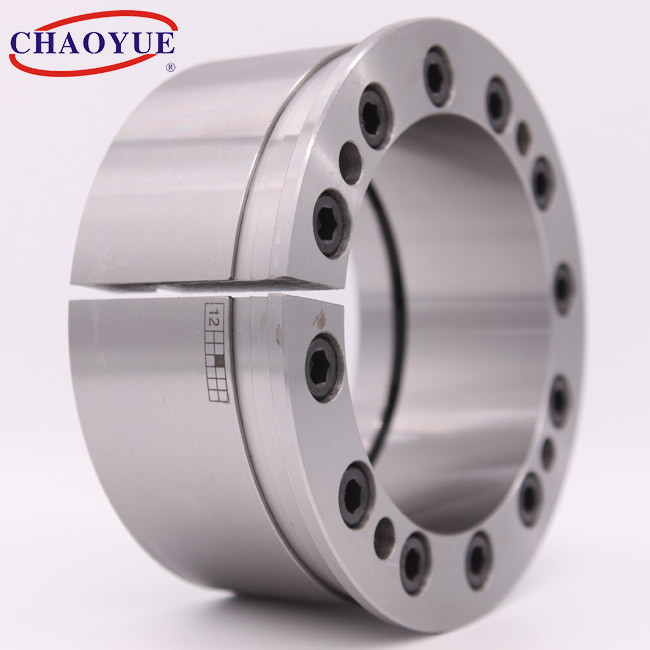

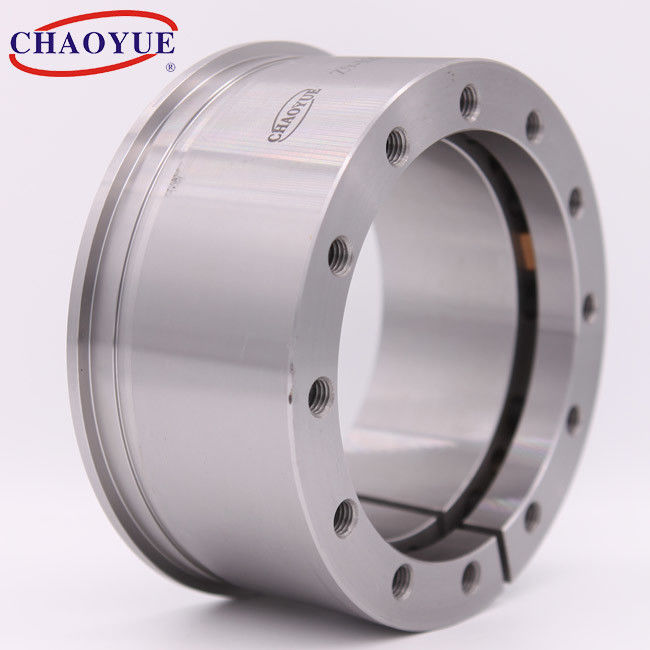

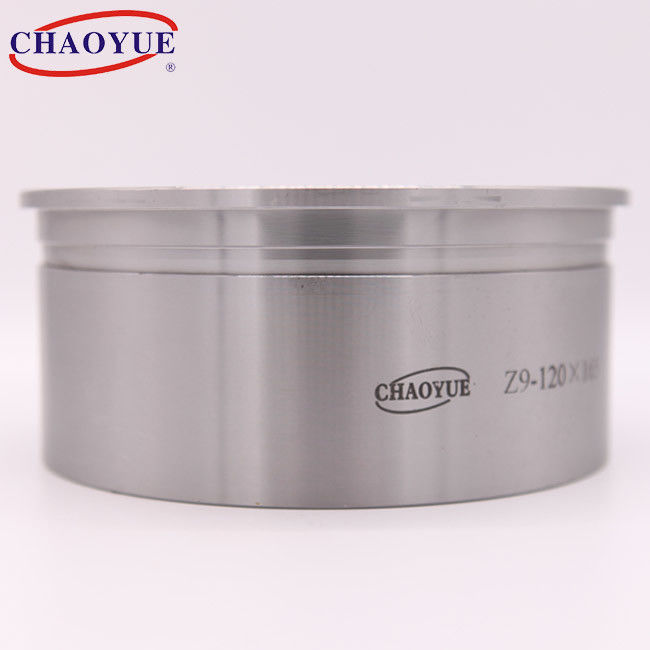

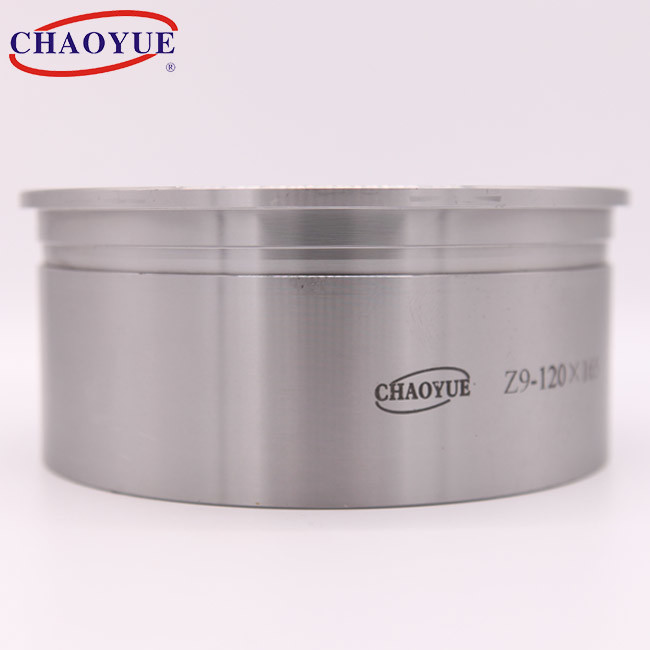

Z9A آلات النسيج 45 # Clamp Shaft Power Locker
| البعد الأساسي [مم] | بولت | معدل الحمولة | الضغط على رمح N / مم2 |
الضغط على المحور N / مم2 |
عزم شد الترباس [نانومتر] |
وزن [كلغ] |
|||||||
| د | د | إل | إل1 | ه | ب | د1 | ن | القوه المحوريه [كن] |
Toruqe [kN.m] |
||||
| 100 | 145 | 66 | 45 | 5 | 65 | م 10 | 10 | 192 | 9.6 | 102 | 70 | 83 | 4.3 |
| 110 | 155 | 66 | 45 | 5 | 65 | م 10 | 12 | 197 | 10.5 | 93 | 66 | 83 | 4.7 |
| 120 | 165 | 66 | 45 | 5 | 65 | م 10 | 12 | 216 | 13 | 96 | 70 | 83 | 5 |
| 130 | 180 | 75 | 54 | 6 | 72 | م 12 | 12 | 287 | 17.8 | 100 | 78 | 145 | 6.9 |
| 140 | 190 | 75 | 54 | 6 | 72 | م 12 | 12 | 287 | 20.2 | 94 | 69 | 145 | 7.2 |
| 150 | 200 | 75 | 54 | 6 | 72 | م 12 | 12 | 287 | 21.6 | 88 | 66 | 145 | 7.8 |
| 160 | 210 | 75 | 54 | 6 | 72 | م 12 | 15 | 360 | 28.8 | 101 | 77 | 145 | 8.2 |
| 170 | 225 | 75 | 54 | 6 | 72 | م 12 | 16 | 383 | 32.6 | 101 | 76 | 145 | 9.6 |
| 180 | 235 | 75 | 54 | 6 | 72 | م 12 | 18 | 431 | 38.8 | 108 | 82 | 145 | 10.1 |
| 190 | 250 | 84 | 59 | 6 | 81 | M14 | 15 | 493 | 46.8 | 106 | 80 | 230 | 14.3 |
| 200 | 260 | 84 | 59 | 6 | 81 | M14 | 16 | 526 | 52.8 | 100 | 77 | 230 | 13.8 |
| 220 | 285 | 84 | 59 | 6 | 81 | م 16 | 14 | 640 | 70 | 119 | 92 | 355 | 16.3 |
| 240 | 305 | 102 | 76 | 7 | 98 | م 16 | 16 | 731 | 88 | 96 | 75 | 355 | 21.3 |
| 260 | 325 | 102 | 76 | 7 | 98 | م 16 | 18 | 822 | 107 | 103 | 82 | 355 | 22.8 |
| 280 | 355 | 110 | 84 | 8 | 106 | م 16 | 20 | 910 | 128 | 96 | 75 | 355 | 30.3 |
| 300 | 375 | 110 | 84 | 8 | 106 | م 16 | 22 | 1000 | 151 | 99 | 79 | 355 | 33 |
| 320 | 405 | 132 | 99 | 8 | 125 | م 20 | 18 | 1280 | 206 | 101 | 80 | 690 | 47.8 |
| 340 | 425 | 132 | 99 | 8 | 125 | م 20 | 20 | 1420 | 242 | 106 | 85 | 690 | 49.7 |
| 360 | 455 | 149 | 110 | 8 | 140 | م 22 | 20 | 1770 | 319 | 113 | 89 | 930 | 66.2 |
| 380 | 475 | 149 | 110 | 8 | 140 | م 22 | 20 | 1770 | 337 | 109 | 87 | 930 | 69.7 |
| 400 | 485 | 149 | 110 | 8 | 140 | م 22 | 20 | 1770 | 355 | 101 | 83 | 930 | 71.7 |
| 420 | 515 | 149 | 110 | 8 | 140 | م 22 | 22 | 1980 | 410 | 107 | 87 | 930 | 75.4 |
