منزل المنتجاتالجمعية قفل بدون مفتاححجم مختلف 104kN.M 162 مم طول ذروة قفل جلبة بدون مفتاح
Various Size 104kN.M 162mm Length Climax Keyless Bushing Shaft Lock
Various Size 104kN.M 162mm Length Climax Keyless Bushing Shaft Lock Various Size 104kN.M 162mm Length Climax Keyless Bushing Shaft Lock

حجم مختلف 104kN.M 162 مم طول ذروة قفل جلبة بدون مفتاح

تفاصيل المنتج:
مكان المنشأ: شنشي ، الصين
اسم العلامة التجارية: CHAOYUE
رقم الموديل: Z12A
شروط الدفع والشحن:
الحد الأدنى لكمية: 5 حاسوب
الأسعار: USD 10.00 - 1750.00 / pc
تفاصيل التغليف: صندوق كرتوني أو صندوق خشبي يعتمد على حجم المنتجات
وقت التسليم: 1 - 3 أسابيع
شروط الدفع: T / T.
القدرة على العرض: 500 قطعة شهريا
ﺎﺘﺼﻟ ﺍﻶﻧ

معلومات تفصيلية
القطر الداخلي: 25-600 ملم القطر الخارجي: 55-695 ملم
سماكة: 40 - 224 ملم عزم الدوران: 0.84 - 1760 كيلو نيوتن متر
الترباس: M6 - M22 وزن: 0.47 - 144 كجم
إبراز:

104kN.m ذروة بدون مفتاح جلبة

,

162 مم طول ذروة جلبة بدون مفتاح

,

104kN.m قفل رمح

منتوج وصف

Z12A قفل الطاقة رمح الجمعية قفل بدون مفتاح

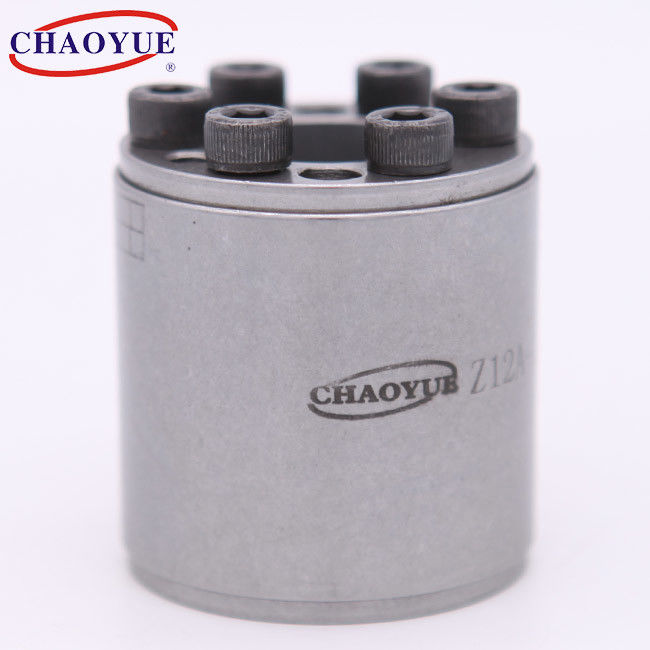

حجم مختلف 104kN.M 162 مم طول ذروة قفل جلبة بدون مفتاح 0





مثال تصاعد

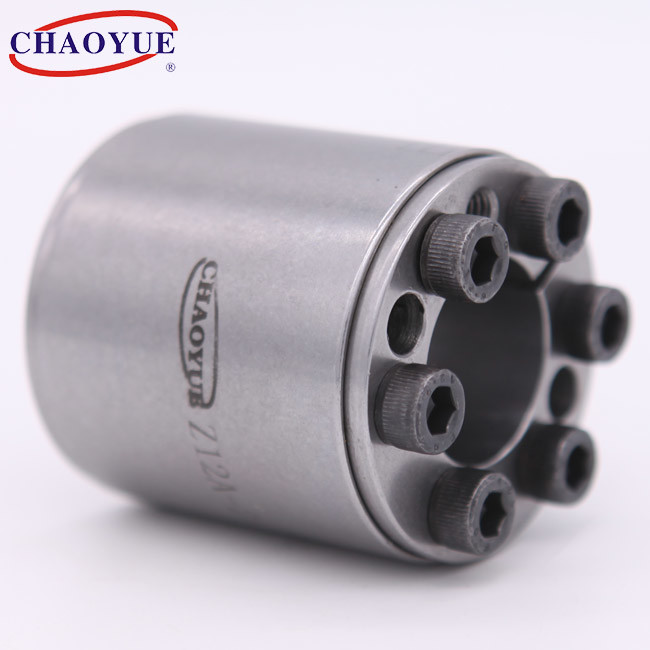

حجم مختلف 104kN.M 162 مم طول ذروة قفل جلبة بدون مفتاح 1

البعد الأساسي [مم] بولت معدل الحمولة الضغط على رمح
[N / مم2]		 الضغط على المحور
[N / مم2]		 عزم شد الترباس
[نانومتر]		 وزن
[كلغ]
د د إل إل1 إل2 د1 ن القوه المحوريه
[كن]		 عزم الدوران
[kN · m]
25 55 46 40 32 م 6 6 67 0.84 297 101 17 0.47
28 55 46 40 32 م 6 6 67 0.94 265 101 17 0.44
30 55 46 40 32 م 6 6 67 1 248 101 17 0.42
35 60 60 54 44 م 6 7 74 1.3 165 87 17 1
40 65 62 54 44 م 6 8 86 1.6 176 96 17 1.1
45 75 62 54 44 م 8 7 145 3.26 251 116 41 1.2
50 80 72 64 56 م 8 8 165 4.15 200 98 41 1.4
55 85 72 64 56 م 8 9 186 5.15 205 104 41 1.6
60 90 72 64 56 م 8 10 207 6.2 202 106 41 1.7
65 95 72 64 56 م 8 10 207 6.75 187 100 41 1.9
70 110 88 78 70 م 10 10 329 11.5 223 114 83 3.1
80 120 88 78 70 م 10 11 362 14.5 215 115 83 3.5
90 130 88 78 70 م 10 12 390 17.8 208 115 83 3.8
100 145 112 100 90 م 12 14 527 26.3 200 107 145 6.1
110 155 112 100 90 م 12 17 575 31.8 198 110 145 6.6
120 165 112 100 90 م 12 18 670 40.4 212 120 145 7.2
130 180 130 116 104 M14 16 759 49 180 112 230 11.1
140 190 130 116 104 M14 18 842.8 59 186 124 230 11.8
150 200 130 116 104 M14 19 896.6 67 185 127 230 12.6
160 210 130 116 104 M14 20 950 76 183 128 230 13.4
170 225 162 146 134 م 16 19 1223.5 104 172 113 355 19.6
180 235 162 146 134 م 16 20 1288.8 116 172 115 355 20.6
190 250 134 146 162 م 16 21 1363 129.5 12 116 355 23.8
200 260 134 146 162 م 16 22 1437.5 143.7 172 112 355 24.9
220 285 134 146 162 م 16 24 1581.8 174 172 115 355 29.6
240 305 134 146 162 م 16 26 1725 207 172 119 355 31.9
260 325 134 146 162 م 16 28 1846 240 170 117 355 34.3
280 355 165 177 197 م 20 24 2428.5 340 168 117 690 52
300 375 165 177 197 م 20 25 2540 381 161 123 690 55.3
320 405 165 177 197 م 20 28 2881 461 175 119 690 67.3
340 425 165 177 197 م 20 29 2994 509 171 119 690 71
360 455 190 202 224 م 22 28 3588.8 646 169 115 930 96.5
380 475 190 202 224 م 22 30 3821 726 170 115 930 101.2
400 495 190 202 224 م 22 31 3960 792 168 120 930 106
420 515 190 202 224 م 22 32 4100 861 165 116 963 110.7
440 535 190 202 224 م 22 24 4260 937 165 112 930 110
460 555 190 202 224 م 22 24 4260 980 158 107 930 113
480 575 190 202 224 م 22 28 5000 1200 176 121 930 118
500 595 190 202 224 م 22 28 5000 1240 169 117 930 122
520 615 190 202 224 م 22 30 5330 1390 174 121 930 126
540 635 190 202 224 م 22 30 5330 1440 168 117 930 131
560 655 190 202 224 م 22 32 5680 1590 172 121 930 135
580 675 190 202 224 م 22 33 5860 1705 172 121 930 140
600 695 190 202 224 م 22 33 5860 1760 166 118 930 144
