منزل المنتجاتالجمعية قفل بدون مفتاحبدون مفتاح 36 ملم معرف 38kN قوة محورية توسع كم مشترك فولاذي

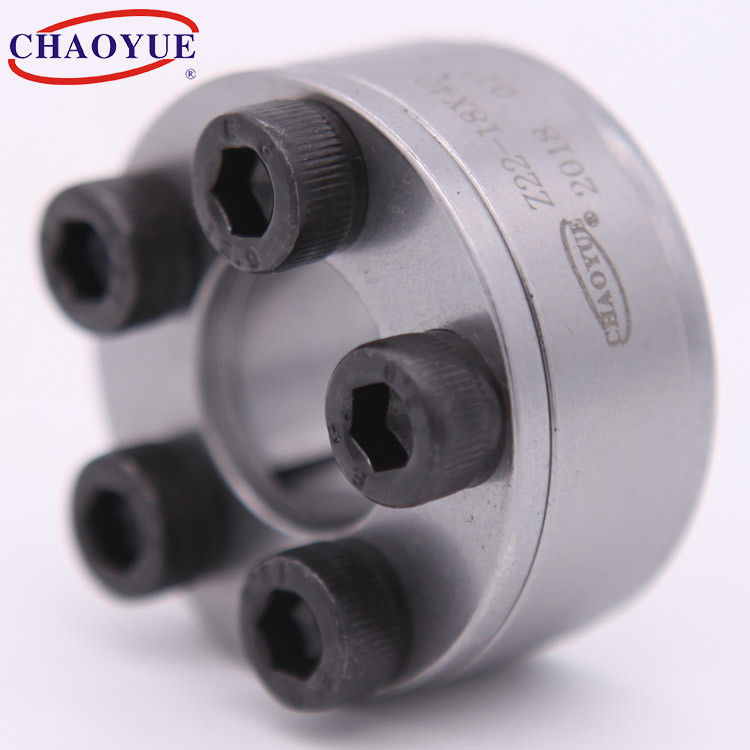

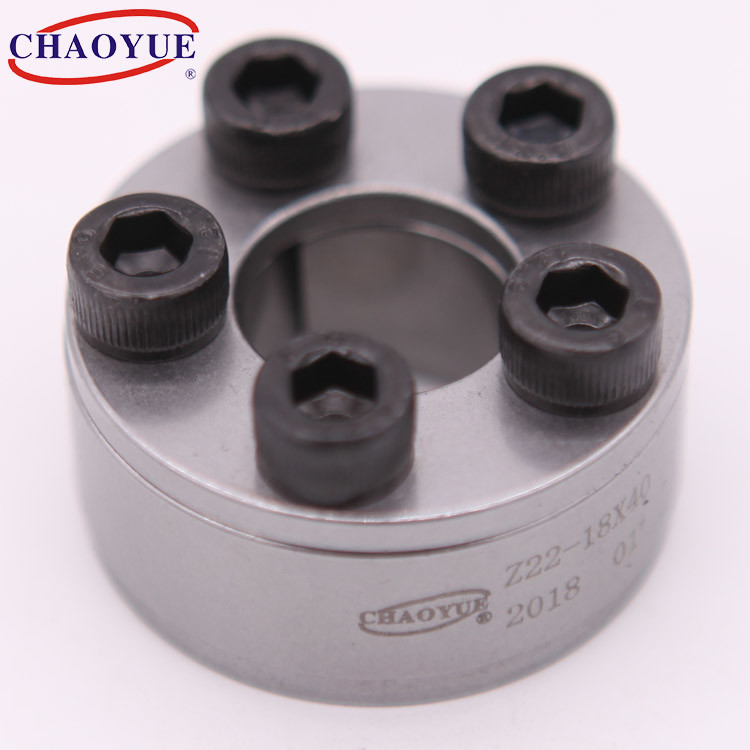

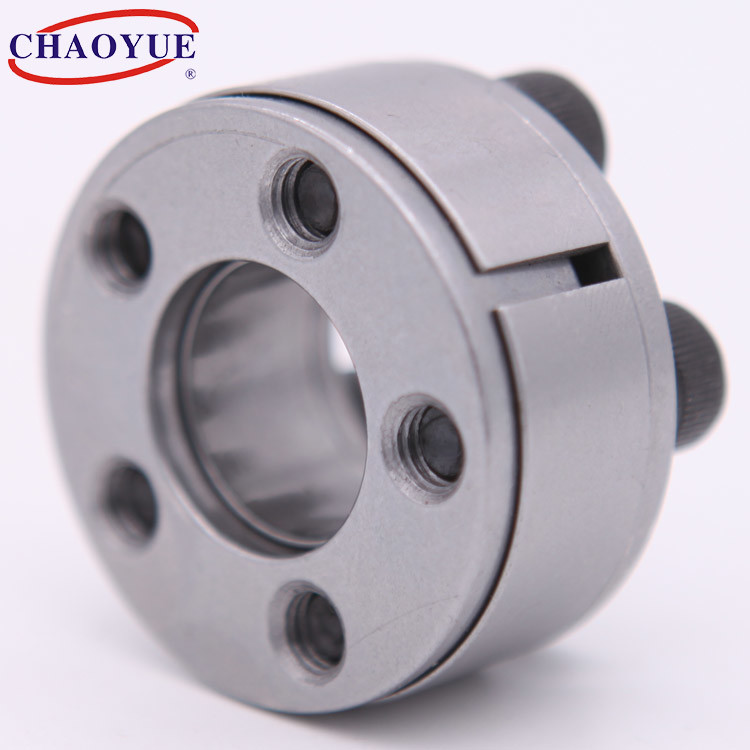

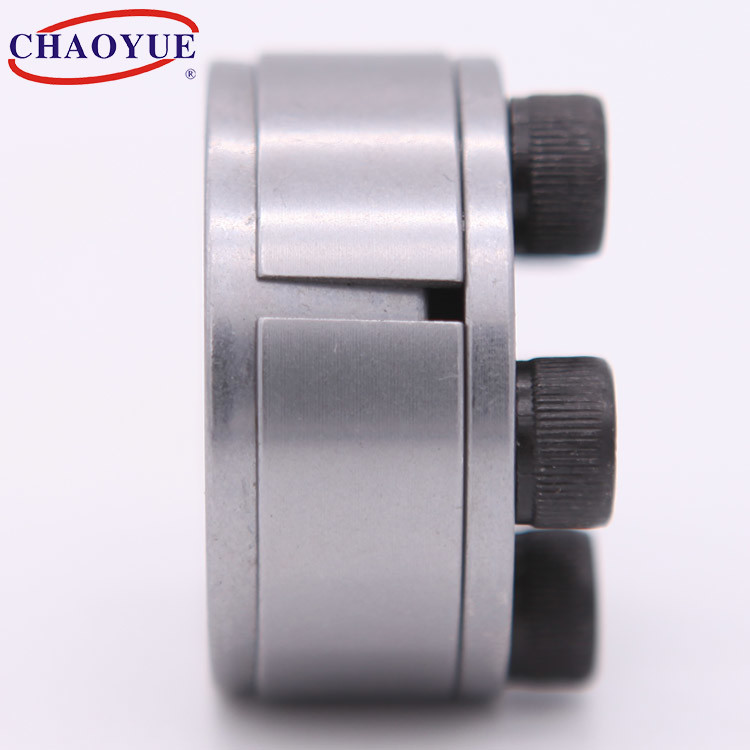

Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel
Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel

بدون مفتاح 36 ملم معرف 38kN قوة محورية توسع كم مشترك فولاذي

تفاصيل المنتج:
مكان المنشأ: شنشي ، الصين
اسم العلامة التجارية: CHAOYUE
رقم الموديل: Z22
شروط الدفع والشحن:
الحد الأدنى لكمية: 10 قطع
الأسعار: USD 8.00 - 40.00 / pc
تفاصيل التغليف: صندوق كرتوني أو صندوق خشبي يعتمد على حجم المنتجات
وقت التسليم: 1 - 3 أسابيع
شروط الدفع: T / T.
القدرة على العرض: 1000 جهاز كمبيوتر شخصى شهريا
ﺎﺘﺼﻟ ﺍﻶﻧ

معلومات تفصيلية
القطر الداخلي: 18-90 ملم القطر الخارجي: 40-125 ملم
سماكة: 18 - 35 ملم عزم الدوران: 0.2 - 6.9 كيلو نيوتن متر
الترباس: M6 - M10 وزن: 0.16 - 1.25 كجم
إبراز:

وصلة توسيع كم ID 36 مم

,

وصلة توسيع كم القوة المحورية 38kN

,

طوق مشبك ملولب بقوة 38kN

منتوج وصف

Z22 Keyless Shaft Wheel Connect Locking Assembly



بدون مفتاح 36 ملم معرف 38kN قوة محورية توسع كم مشترك فولاذي 0





مثال تصاعد



بدون مفتاح 36 ملم معرف 38kN قوة محورية توسع كم مشترك فولاذي 1





البعد الأساسي [مم] بولت معدل الحمولة الضغط على رمح
[N / مم2]		 عزم شد الترباس
[نانومتر]		 وزن
[كلغ]
د د إل إل1 إل2 د1 ن القوه المحوريه
[كن]		 عزم الدوران
[kN · m]
18 40 24 18 15 م 6 5 22 0.2 260 14 0.16
19 41 24 18 15 م 6 5 22 0.21 255 14 0.18
20 42 24 18 15 م 6 6 26 0.26 280 14 0.19
22 44 24 18 15 م 6 6 26 0.29 260 14 0.19
24 46 24 18 15 م 6 6 26 0.31 230 14 0.2
25 47 24 18 15 م 6 6 26 0.33 270 14 0.2
28 50 24 18 15 م 6 8 35 0.49 250 14 0.24
30 52 24 18 15 م 6 8 35 0.52 230 14 0.24
32 54 24 18 15 م 6 8 35 0.56 200 14 0.25
35 57 28 22 18 م 6 9 38 0.68 190 14 0.26
36 59 28 22 18 م 6 9 38 0.7 200 14 0.26
38 60 28 22 18 م 6 10 43 0.83 190 14 0.27
40 62 28 22 18 م 6 10 43 0.87 225 14 0.27
42 70 36 28 24 م 8 8 64 1.36 210 35 0.38
45 73 36 28 24 م 8 8 64 1.45 195 35 0.45
48 76 36 28 24 م 8 8 64 1.55 190 35 0.46
50 78 36 28 24 م 8 8 64 1.61 195 35 0.48
55 83 36 28 24 م 8 9 72 2 190 35 0.49
56 84 36 28 24 م 8 9 72 2.03 195 35 0.5
60 88 36 28 24 م 8 10 80 2.42 190 35 0.55
63 91 36 28 24 م 8 10 80 2.54 190 35 0.56
65 93 36 28 24 م 8 10 80 2.62 180 35 0.58
70 105 45 35 31 م 10 9 114 4 200 70 1.01
75 110 45 35 31 م 10 10 128 4.8 205 70 1.06
80 115 45 35 31 م 10 10 128 5.1 190 70 1.12
85 120 45 35 31 م 10 10 128 5.45 180 70 1.19
90 125 45 35 31 م 10 10 153 6.9 205 70 1.25



بطاقة:

65mm القطر الخارجي الجمعية قفل بدون مفتاح

28mm OD رمح طوق المشبك

690N.M قفل الجمعية بدون مفتاح
