منزل المنتجاتالجمعية قفل بدون مفتاحتحميل الربيع 1265N.M عزم الدوران 72 مم OD توسيع الأكمام المشتركة

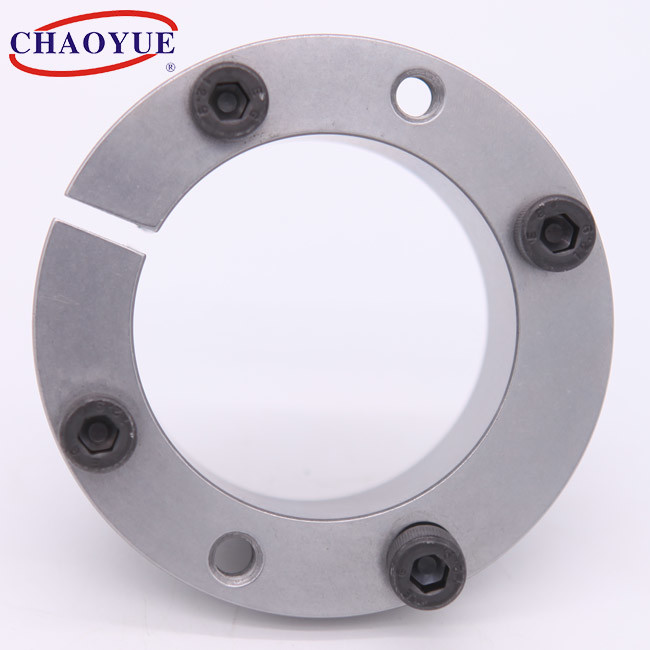

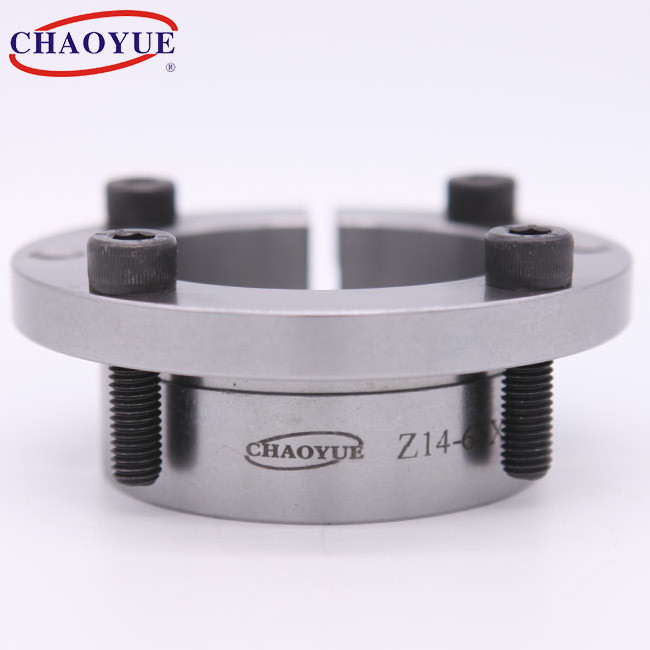

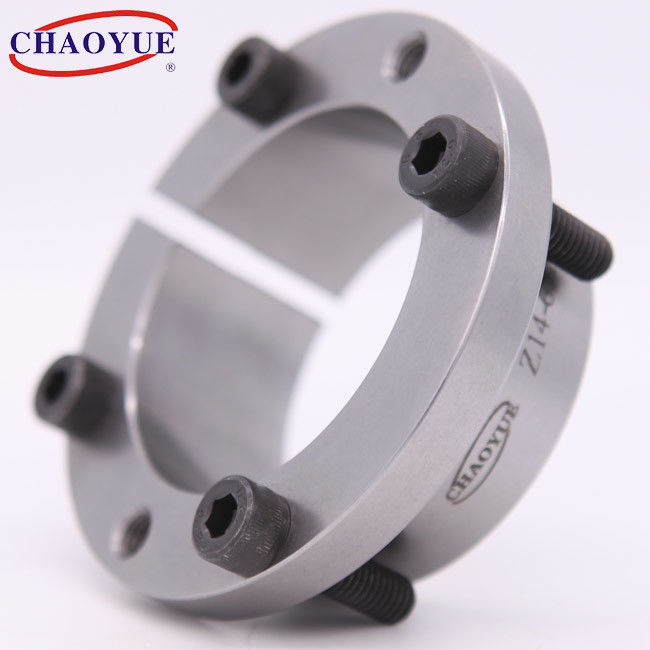

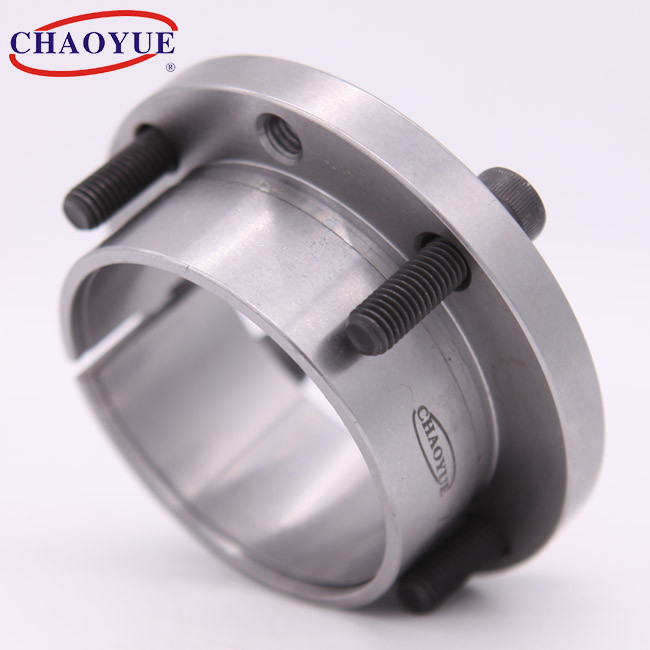

Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve
Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve Spring Loaded 1265N.M Torque 72mm OD Expansion Joint Sleeve

تحميل الربيع 1265N.M عزم الدوران 72 مم OD توسيع الأكمام المشتركة

تفاصيل المنتج:
مكان المنشأ: شنشي ، الصين
اسم العلامة التجارية: CHAOYUE
رقم الموديل: Z14
شروط الدفع والشحن:
الحد الأدنى لكمية: 30 قطعة
الأسعار: USD 3.00 - 20.00 / pc
تفاصيل التغليف: صندوق كرتوني أو صندوق خشبي يعتمد على حجم المنتجات
وقت التسليم: 1 - 3 أسابيع
شروط الدفع: T / T.
القدرة على العرض: 5000 جهاز كمبيوتر شخصى شهريا
ﺎﺘﺼﻟ ﺍﻶﻧ

معلومات تفصيلية
القطر الداخلي: 14 - 65 ملم القطر الخارجي: 25-72 ملم
سماكة: 26 - 35 ملم عزم الدوران: 64 - 1265 نيوتن
الترباس: M4 - M8 وزن: 0.091 - 0.46
إبراز:

كم مشترك توسيع 72 مم OD

,

كم مشترك لتوسيع عزم الدوران 1265N.m

,

اتصال محور محور OD 72 مم

منتوج وصف

Z14 الربيع آلية المشبك تحميل حلقة قفل بدون مفتاح



تحميل الربيع 1265N.M عزم الدوران 72 مم OD توسيع الأكمام المشتركة 0





مثال تصاعد



تحميل الربيع 1265N.M عزم الدوران 72 مم OD توسيع الأكمام المشتركة 1





البعد الأساسي [مم] بولت معدل الحمولة الضغط على رمح
[N / مم2]		 الضغط على المحور
[N / مم2]		 عزم شد الترباس
[نانومتر]		 وزن
[كلغ]
د د د1 د2 إل إل1 إل2 إل3 د1 ن عزم الدوران
[N · m]		 القوه المحوريه
[كن]
14 25 42 33 30 26 20 16 م 4 4 64 9.2 109 61 2.9 0.091
16 25 42 33 30 26 20 16 م 4 4 74 9.2 95 61 2.9 0.082
18 25 42 33 30 26 20 16 م 4 4 82 9.2 85 61 2.9 0.072
19 25 42 33 30 26 20 16 م 4 4 87 9.2 80 61 2.9 0.068
20 30 50 39 31 26 20 16 م 5 4 150 15 124 82 6 0.113
22 30 50 39 31 26 20 16 م 5 4 165 15 113 82 6 0.11
24 30 50 39 31 26 20 16 م 5 4 180 15 104 82 6 0.088
25 36 55 45 31 26 20 16 م 5 4 187 15 100 69 6 0.144
28 36 55 45 31 26 20 16 م 5 4 210 15 89 69 6 0.121
30 36 55 45 31 26 20 16 م 5 4 225 15 83 69 6 0.105
32 42 62 51 33 28 20 16 م 5 4 240 15 77 59 6 0.2
35 42 62 51 33 28 20 16 م 5 4 260 15 71 59 6 0.173
36 42 62 51 33 28 20 16 م 5 4 270 15 69 59 6 0.162
38 44 66 54 34 28 20 16 م 6 4 400 21.2 93 80 10 0.182
40 48 70 58 34 28 20 16 م 6 4 425 21.2 88 73 10 0.223
42 48 70 58 34 28 20 16 م 6 4 446 21.2 83 73 10 0.191
45 55 82 67 43 35 25 20 م 8 4 875 38.9 115 94 25 0.4
48 55 82 67 43 35 25 20 م 8 4 935 38.9 107 94 25 0.35
50 62 89 74 43 35 25 20 م 8 4 974 38.9 103 83 25 0.5
55 62 89 74 43 35 25 20 م 8 4 1070 38.9 94 83 25 0.41
60 72 99 84 43 35 25 20 م 8 4 1165 38.9 86 71 25 0.58
65 72 99 84 43 35 25 20 م 8 4 1265 38.9 79 71 25 0.46
