منزل المنتجاتالجمعية قفل بدون مفتاحM14 Bolt 180mm ID بدون مفتاح قفل الجمعية نقل الطاقة

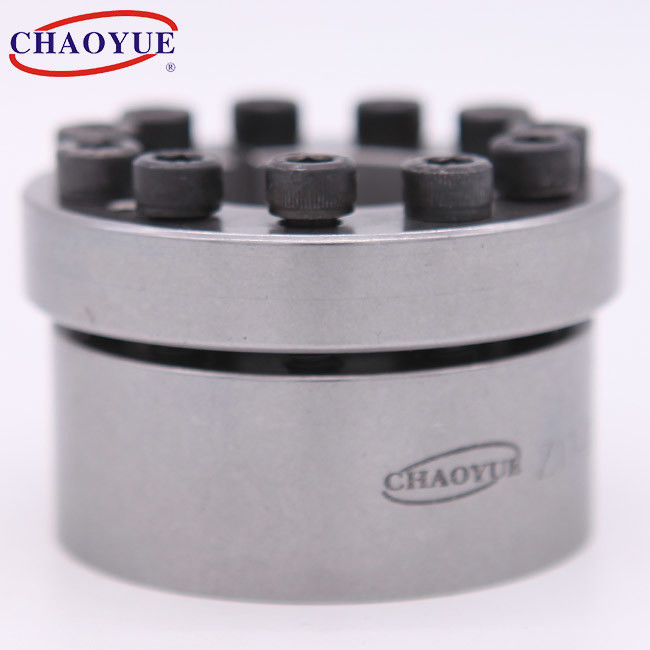

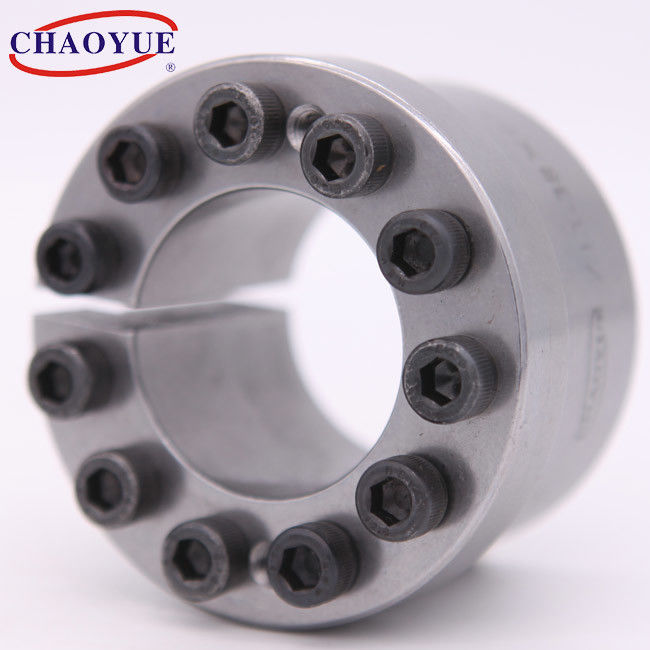

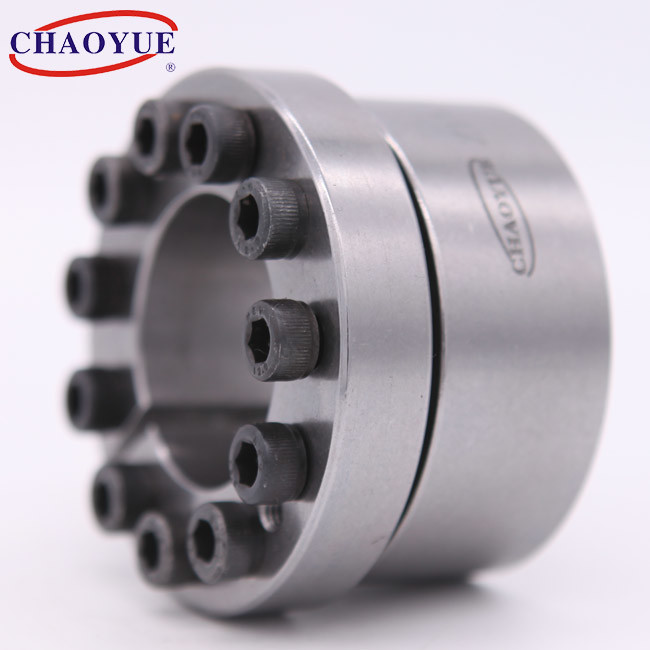

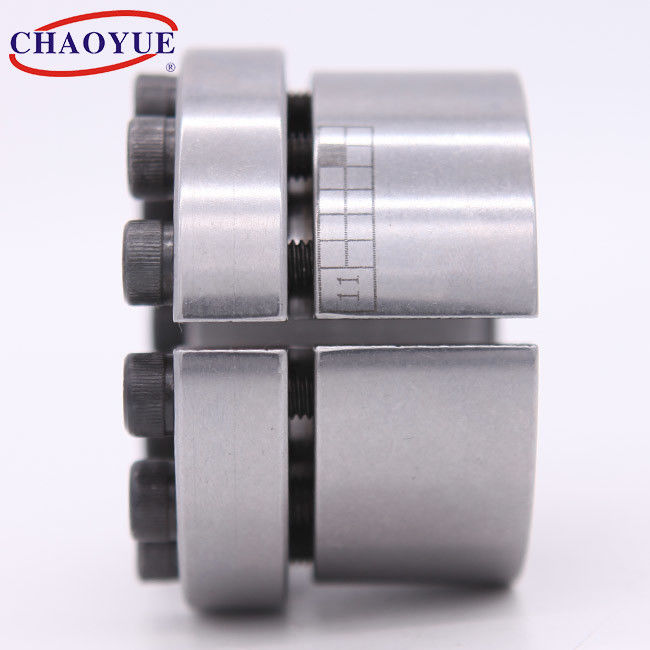

M14 Bolt 180mm ID Keyless Locking Assembly Power Transmission
M14 Bolt 180mm ID Keyless Locking Assembly Power Transmission M14 Bolt 180mm ID Keyless Locking Assembly Power Transmission M14 Bolt 180mm ID Keyless Locking Assembly Power Transmission M14 Bolt 180mm ID Keyless Locking Assembly Power Transmission

M14 Bolt 180mm ID بدون مفتاح قفل الجمعية نقل الطاقة

تفاصيل المنتج:
مكان المنشأ: شنشي ، الصين
اسم العلامة التجارية: CHAOYUE
رقم الموديل: Z13
شروط الدفع والشحن:
الحد الأدنى لكمية: 5 حاسوب
الأسعار: USD 5.00 - 100.00 / pc
تفاصيل التغليف: صندوق كرتوني أو صندوق خشبي يعتمد على حجم المنتجات
وقت التسليم: 1 - 3 أسابيع
شروط الدفع: T / T.
القدرة على العرض: 1000 جهاز كمبيوتر شخصى شهريا
ﺎﺘﺼﻟ ﺍﻶﻧ

معلومات تفصيلية
القطر الداخلي: 20-180 ملم القطر الخارجي: 47 - 235 ملم
سماكة: 42 - 73.5 ملم عزم الدوران: 0.54 - 66 كيلو نيوتن متر
الترباس: M6 - M14 وزن: 0.51 - 10.66
إبراز:

M14 الترباس قفل بدون مفتاح الجمعية

,

180mm معرف قفل بدون مفتاح الجمعية

,

180mm ID رمح قفل المشبك

منتوج وصف

جهاز قفل عمود نقل الطاقة Z13 بدون مفتاح



M14 Bolt 180mm ID بدون مفتاح قفل الجمعية نقل الطاقة 0





مثال تصاعد



M14 Bolt 180mm ID بدون مفتاح قفل الجمعية نقل الطاقة 1





البعد الأساسي [مم] بولت معدل الحمولة الضغط على رمح
[N / مم2]		 الضغط على المحور
[N / مم2]		 عزم شد الترباس
[نانومتر]		 وزن
[كلغ]
د د إل إل1 إل2 إل3 د1 د1 ن عزم الدوران
[kN · m]		 القوه المحوريه
[كن]
20 47 48 42 29 26 53 م 6 7 0.54 54 276 117 14 0.51
22 47 48 42 29 26 53 م 6 7 0.6 54 253 118 14 0.53
24 50 48 42 29 26 56 م 6 7 0.65 54 230 110 14 0.55
25 50 48 42 29 26 56 م 6 7 0.68 54 222 111 14 0.65
28 55 48 42 29 26 61 م 6 7 0.76 54 198 100 14 0.62
30 55 48 42 29 26 61 م 6 7 0.82 54 186 101 14 0.8
32 60 48 42 29 26 66 م 6 11 1.31 82 261 139 14 0.7
35 60 48 42 29 26 66 م 6 11 1.44 82 240 140 14 0.81
38 65 48 42 29 26 71 م 6 11 1.56 82 220 129 14 0.77
40 65 48 42 29 26 71 م 6 11 1.64 82 209 129 14 1.33
42 75 59 51 34.4 30 81 م 8 6 2.13 101 213 119 41 1.24
45 75 59 51 34.4 30 81 م 8 6 2.28 101 199 119 41 1.44
48 80 59 51 34.4 30 86 م 8 6 2.43 101 186 112 41 1.41
50 80 59 51 34.4 30 86 م 8 6 2.53 101 179 112 41 1.35
55 85 59 51 34.4 30 91 م 8 9 4.18 152 244 158 41 1.45
60 90 59 51 34.4 30 96 مم 8 9 4.56 152 224 149 41 1.55
65 95 59 51 34.4 30 102 م 8 9 4.94 152 206 141 41 1.67
70 110 66 56 45 40 117 م 10 7 6.5 186 176 112 83 2.61
75 115 66 56 45 40 122 م 10 7 7 186 165 107 83 2.75
80 120 66 56 45 40 127 م 10 7 7.4 186 153 102 83 2.89
85 125 66 56 45 40 132 م 10 8 9 213 165 112 83 3.04
90 130 66 56 45 40 137 م 10 8 9.6 213 157 109 83 3.18
95 135 66 56 45 40 142 م 10 10 12.6 267 185 130 93 3.33
100 145 77 65 52 46 153 م 12 7 13.3 270 153 105 145 4.62
110 155 77 65 52 46 163 م 12 7 14.7 270 140 99 145 5
120 165 77 65 52 46 173 م 12 8 18.4 309 147 107 145 5.37
130 180 77 65 52 46 188 م 12 10 25.1 388 171 124 145 6.46
140 190 87.5 73.5 58.5 51 199 M14 11 40.15 586 213 157 230 7.73
150 200 87.5 73.5 58.5 51 209 M14 12 47 639 217 163 230 8.21
160 210 87.5 73.5 58.5 51 219 M14 13 54.3 692 220 167 230 8.64
170 225 87.5 73.5 58.5 51 234 M14 14 63 746 226 171 230 10.14
180 235 87.5 73.5 58.5 51 244 M14 14 66 746 212 162 230 10.66
