منزل المنتجاتالجمعية قفل بدون مفتاح150 مم حجم التجويف 37 مم طول بدون مفتاح اقتران رمح لاتصال رمح

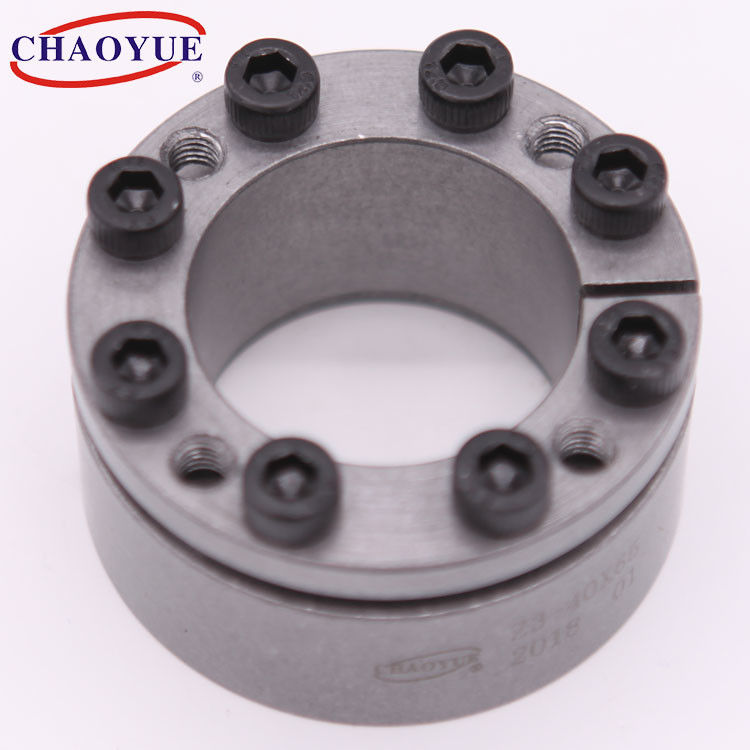

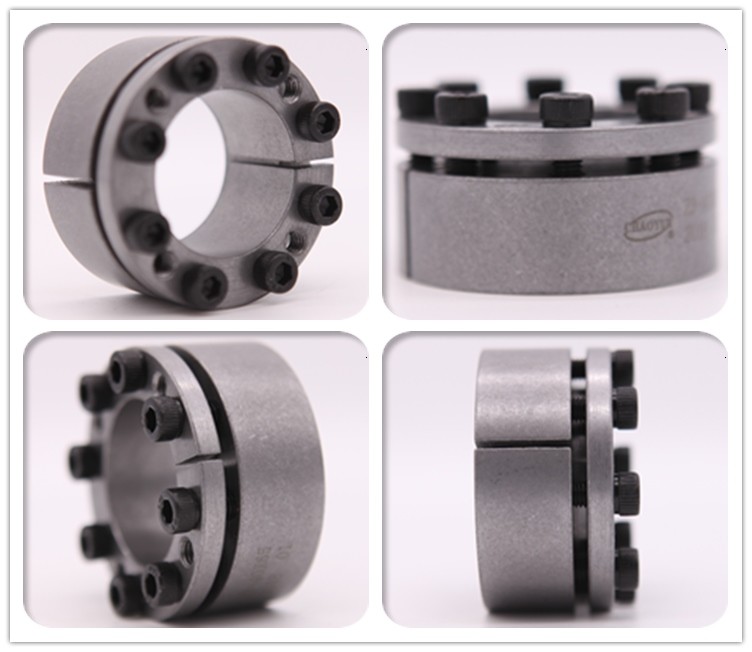

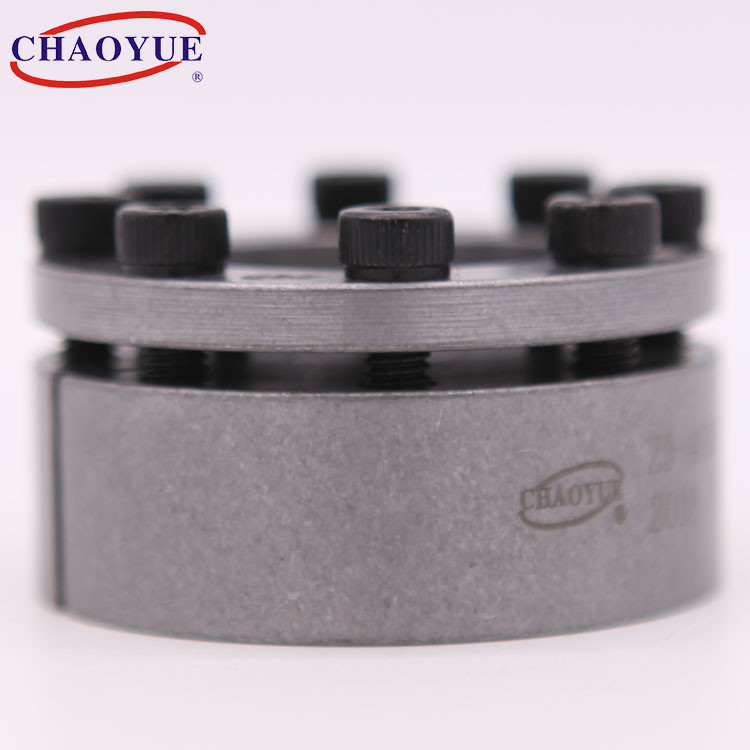

150mm Bore Size 37mm Length Keyless Shaft Coupling For Shaft Connection
150mm Bore Size 37mm Length Keyless Shaft Coupling For Shaft Connection 150mm Bore Size 37mm Length Keyless Shaft Coupling For Shaft Connection 150mm Bore Size 37mm Length Keyless Shaft Coupling For Shaft Connection

150 مم حجم التجويف 37 مم طول بدون مفتاح اقتران رمح لاتصال رمح

تفاصيل المنتج:
مكان المنشأ: شنشي ، الصين
اسم العلامة التجارية: CHAOYUE
رقم الموديل: Z3
شروط الدفع والشحن:
الحد الأدنى لكمية: حاسب شخصي 1
الأسعار: USD 1.00 - 50.00 / pc
تفاصيل التغليف: صندوق كرتوني أو صندوق خشبي يعتمد على حجم المنتجات
وقت التسليم: 1 - 3 أسابيع
شروط الدفع: T / T.
القدرة على العرض: 1000 جهاز كمبيوتر شخصى شهريا
ﺎﺘﺼﻟ ﺍﻶﻧ

معلومات تفصيلية
حجم تجويف: 20 - 150 ملم القطر الخارجي: 47-200 ملم
سماكة: 31 - 65 ملم وزن: 0.29 - 6.7 كجم
Toruqe: 0.3 - 28.5 كيلو نيوتن متر تطبيق: صناعة الآلات ، اتصال رمح
إبراز:

150 مللي متر حجم التجويف اقتران رمح بدون مفتاح

,

37 مللي متر طول اقتران رمح بدون مفتاح

,

150 مللي متر حجم التجويف قفل رمح مدبب

منتوج وصف

مثال تصاعد

150 مم حجم التجويف 37 مم طول بدون مفتاح اقتران رمح لاتصال رمح 0

البعد الأساسي [مم] بولت معدل الحمولة الضغط على رمح
[N / مم2]		 الضغط على المحور
[N / مم2]		 عزم شد الترباس
[نانومتر]		 وزن
[كلغ]
د د إل إل1 إل2 د1 ن القوه المحوريه
[كن]		 Toruqe
[kN.m]
20 47 37 31 22 م 6 4 30 0.3 287 90 17 0.29
22 47 37 31 22 م 6 4 30 0.33 260 90 17 0.27
25 50 37 31 22 م 6 5 35 0.44 287 106 17 0.3
28 55 37 31 22 م 6 5 35 0.49 256 96 17 0.36
30 55 37 31 22 م 6 5 35 0.53 239 96 17 0.34
35 60 37 31 22 م 6 6 45 0.81 246 106 17 0.38
40 65 37 31 22 م 6 6 45 0.94 215 98 17 0.41
45 75 46 38 25 م 8 6 80 1.86 283 134 41 0.7
50 80 46 38 25 م 8 6 80 2.07 255 128 41 0.76
55 85 46 38 25 م 8 7 90 2.54 270 138 41 0.82
60 90 46 38 25 م 8 7 90 2.77 247 130 41 0.88
65 95 46 38 25 م 8 8 105 3.58 261 141 41 0.94
70 110 60 50 33 م 10 7 140 5.1 244 128 83 2.1
75 115 60 50 33 م 10 7 140 5.46 228 119 83 2.2
80 120 60 50 33 م 10 7 140 5.85 214 112 83 2.3
85 125 60 50 33 م 10 8 175 7.45 230 129 83 2.4
90 130 60 50 33 م 10 8 175 7.9 217 124 83 2.6
95 135 60 50 33 م 10 10 205 9.9 257 149 83 2.7
100 145 68 58 41 م 10 10 220 11 192 114 83 3.7
105 150 68 58 41 م 10 10 220 11.55 210 114 83 3.9
110 155 68 58 41 م 10 10 220 12.1 175 107 83 4
120 165 68 58 41 م 10 12 260 15.7 192 120 83 4.3
125 170 68 58 41 م 12 10 320 17.5 189 120 145 4.8
130 180 68 58 41 م 12 10 320 20.7 188 120 145 5.9
140 190 68 58 41 م 12 10 320 22.5 175 114 145 6.3
150 200 77 65 45 م 12 12 380 28.5 196 130 145 6.7
