منزل المنتجاتالجمعية قفل بدون مفتاحOD 30mm 600N.M الجمعية قفل بدون مفتاح لقط اقتران رمح Z1

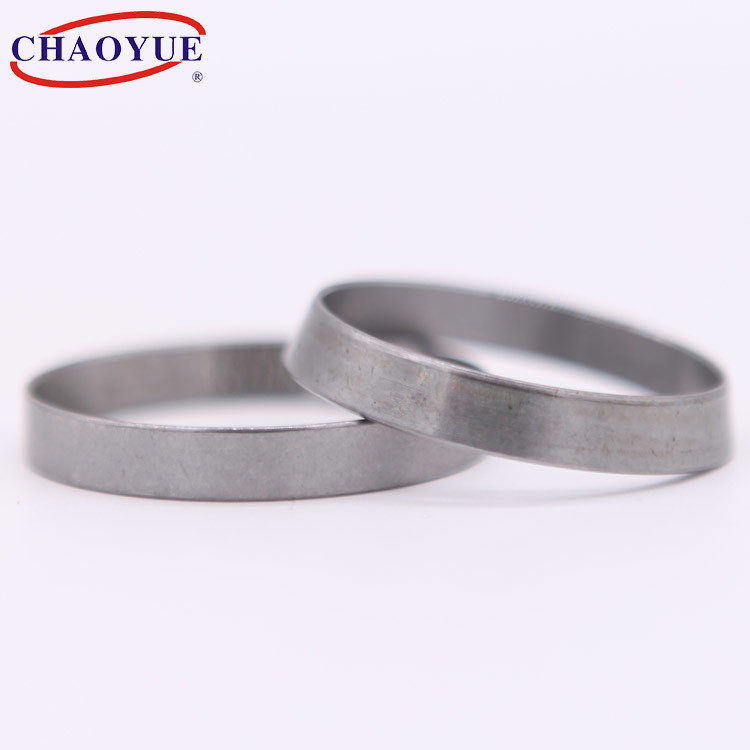

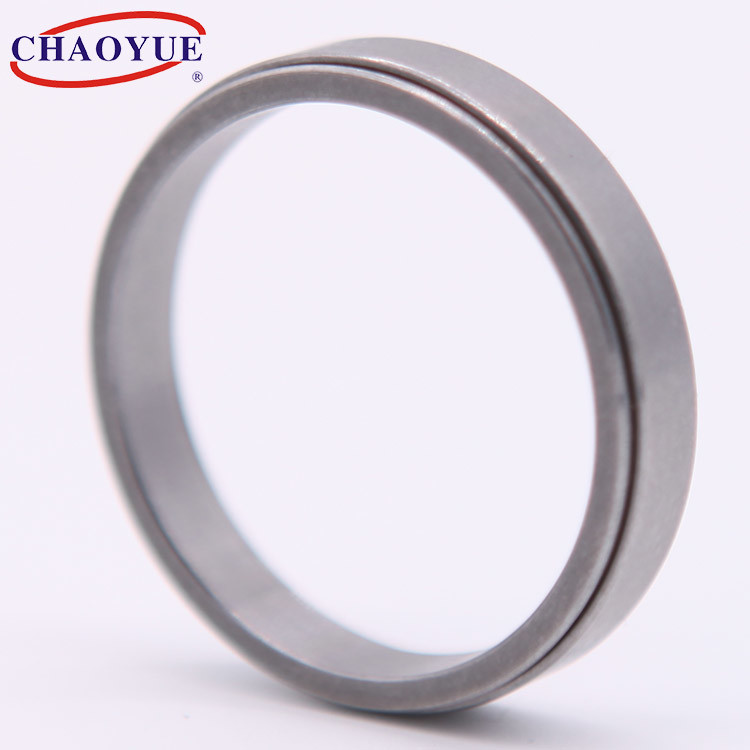

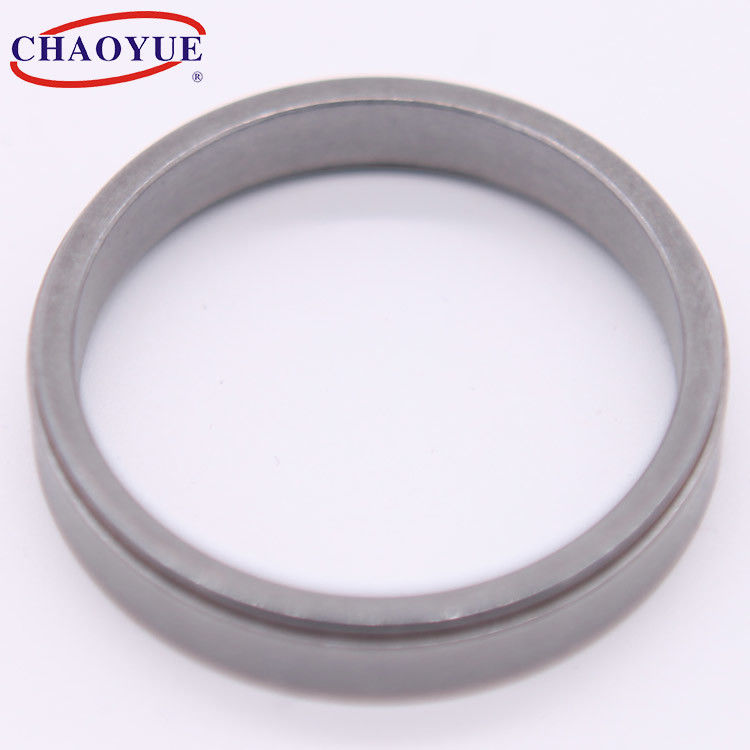

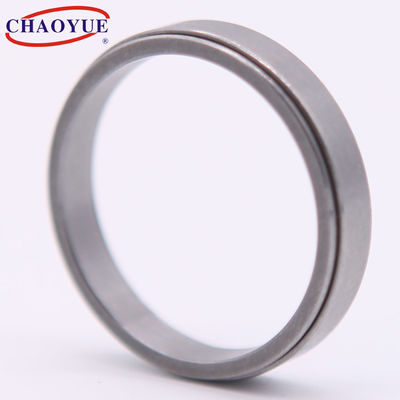

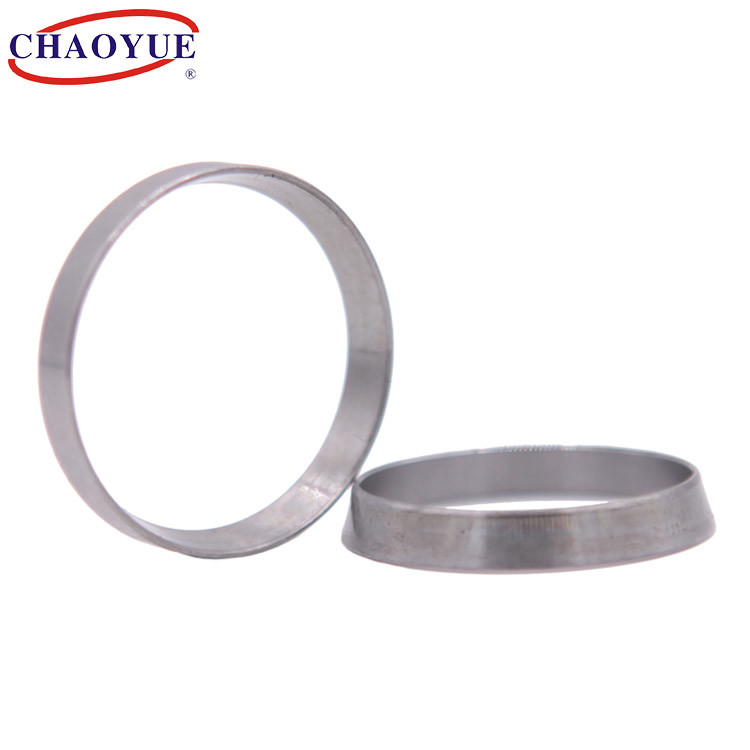

OD 30mm 600N.M Keyless Locking Assembly Clamping Shaft Coupling Z1
OD 30mm 600N.M Keyless Locking Assembly Clamping Shaft Coupling Z1 OD 30mm 600N.M Keyless Locking Assembly Clamping Shaft Coupling Z1 OD 30mm 600N.M Keyless Locking Assembly Clamping Shaft Coupling Z1 OD 30mm 600N.M Keyless Locking Assembly Clamping Shaft Coupling Z1

OD 30mm 600N.M الجمعية قفل بدون مفتاح لقط اقتران رمح Z1

تفاصيل المنتج:
مكان المنشأ: شنشي ، الصين
اسم العلامة التجارية: CHAOYUE
رقم الموديل: Z1
شروط الدفع والشحن:
الحد الأدنى لكمية: 10 قطع
الأسعار: USD 2.00 - 360.00 / pc
تفاصيل التغليف: صندوق كرتوني أو صندوق خشبي يعتمد على حجم المنتجات
وقت التسليم: 1 - 3 أسابيع
شروط الدفع: T / T.
القدرة على العرض: 5000 جهاز كمبيوتر شخصى شهريا
ﺎﺘﺼﻟ ﺍﻶﻧ

معلومات تفصيلية
القطر الداخلي: 10-500 ملم القطر الخارجي: 13-540 ملم
عزم الدوران: 0.007 - 278 كيلو نيوتن متر وزن: 0.01 - 16.5 كجم
إبراز:

OD 30mm الجمعية قفل بدون مفتاح

,

600N.M قفل الجمعية بدون مفتاح

,

600N.M اقتران رمح لقط

منتوج وصف

عنصر نقل الطاقة Z1 Ringfeder Clamping



OD 30mm 600N.M الجمعية قفل بدون مفتاح لقط اقتران رمح Z1 0





مثال تصاعد



OD 30mm 600N.M الجمعية قفل بدون مفتاح لقط اقتران رمح Z1 1





البعد الأساسي [مم] معدل الحمولة وزن
[كلغ]
د د إل أنا القوه المحوريه
[كن]		 Toruqe
[kN.m]
10 13 4.5 3.7 1.4 0.007 0.01
12 15 4.5 3.7 1.6 0.0098 0.01
13 16 4.5 3.7 1.8 0.011 0.01
14 18 6.3 5.3 2.8 0.019 0.01
15 19 6.3 5.3 3 0.022 0.01
16 20 6.3 5.3 3.2 0.025 0.01
17 21 6.3 5.3 3.4 0.028 0.01
18 22 6.3 5.3 3.6 0.032 0.01
19 24 6.3 5.3 3.8 0.035 0.01
20 25 6.3 5.3 4 0.04 0.01
22 26 6.3 5.3 4.5 0.05 0.01
25 30 6.3 5.3 5 0.06 0.01
28 32 6.3 5.3 5.6 0.08 0.01
30 35 6.3 5.3 6 0.09 0.01
32 36 6.3 5.3 6.4 0.1 0.01
35 40 7 6.0 8.2 0.15 0.02
40 45 8 6.6 9.9 0.2 0.02
45 52 10 8.6 14.6 0.33 0.04
50 57 10 8.6 16.2 0.4 0.05
55 62 10 8.6 17.8 0.49 0.05
60 68 12 10.4 23.5 0.7 0.07
65 73 12 10.4 25.6 0.83 0.08
70 79 14 12.2 32 1.12 0.11
75 84 14 12.2 34.4 1.29 0.12
80 91 17 15.0 45 1.81 0.19
85 96 17 15.0 48 2.04 0.2
90 101 17 15.0 51 2.29 0.22
95 106 17 15.0 54 2.55 0.23
100 114 21 18.7 70 3.5 0.38
105 119 21 18.7 73.2 3.82 0.4
110 124 21 18.7 77 4.25 0.41
120 134 21 18.7 84 5.05 0.45
125 139 21 18.7 92 5.75 0.62
130 148 28 25.3 124 8.05 0.85
140 158 28 25.3 134 9.35 0.91
150 168 28 25.3 143 10.7 0.97
160 178 28 25.3 152 12.2 1.02
170 191 33 30.0 192 16.3 1.5
180 201 33 30.0 204 18.3 1.58
190 211 33 30.0 214 20.4 1.68
200 224 38 34.8 262 26.2 2.32
210 234 38 34.8 275 28.9 2.45
220 244 38 34.8 288 37.7 2.49
240 267 42 39.5 358 43 3.52
250 280 48 44.0 415 52 4.68
260 290 48 44.0 435 56.5 4.82
280 313 53 49.0 520 72.5 6.27
300 333 53 49.0 555 83 6.47
320 360 65 59.0 710 114 10.9
340 380 65 59.0 755 128.5 11.5
360 400 65 59.0 800 144 12.2
380 420 65 59.0 845 160.5 12.8
400 440 65 59.0 890 178 13.5
420 460 65 59.0 935 196 14.1
450 490 65 59.0 998 224.5 15.2
480 520 65 59.0 1070 256 16
500 540 65 59.0 1110 278 16.5





بطاقة:

65mm القطر الخارجي الجمعية قفل بدون مفتاح

28mm OD رمح طوق المشبك

690N.M قفل الجمعية بدون مفتاح
