منزل المنتجاتطريقة واحدة مخلب الأسطوانةسمك 108 مم OD 320 مم أسطواني مخلب GC-B لآلات التغليف

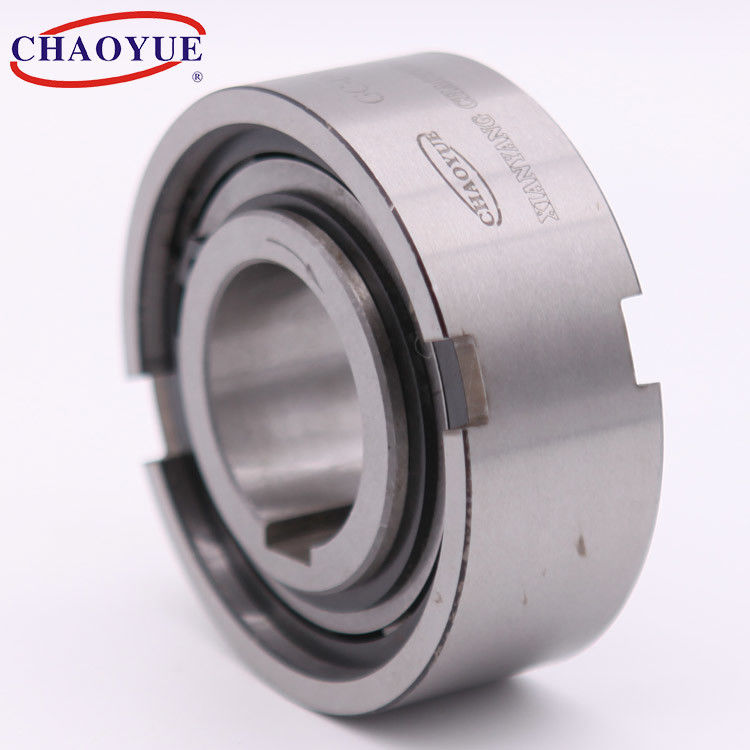

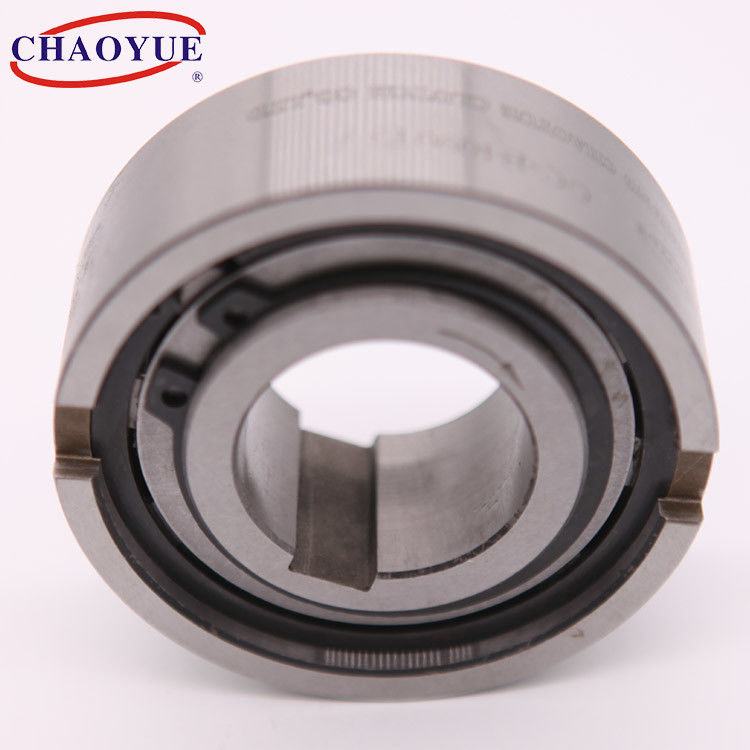

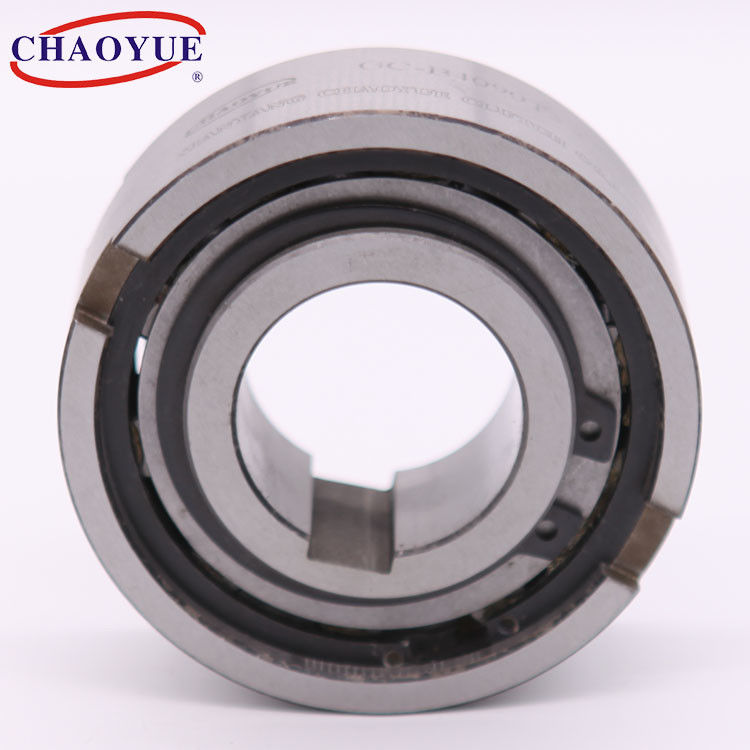

Thickness 108mm OD 320mm Roller Bearing Clutch GC-B For Packaging Machines
Thickness 108mm OD 320mm Roller Bearing Clutch GC-B For Packaging Machines Thickness 108mm OD 320mm Roller Bearing Clutch GC-B For Packaging Machines Thickness 108mm OD 320mm Roller Bearing Clutch GC-B For Packaging Machines

سمك 108 مم OD 320 مم أسطواني مخلب GC-B لآلات التغليف

تفاصيل المنتج:
مكان المنشأ: شنشي ، الصين
اسم العلامة التجارية: CHAOYUE
رقم الموديل: GC-B
شروط الدفع والشحن:
الحد الأدنى لكمية: حاسب شخصي 1
الأسعار: USD 25.00 - 360.00 / pc
تفاصيل التغليف: صندوق كرتوني أو صندوق خشبي يعتمد على حجم المنتجات
وقت التسليم: 1 - 3 أسابيع
شروط الدفع: T / T.
القدرة على العرض: 500 قطعة شهريا
ﺎﺘﺼﻟ ﺍﻶﻧ

معلومات تفصيلية
اسم المنتج: GC-B 0.07 - 42.0 كجم محمل قابض أسطواني أحادي الاتجاه ASNU لطباعة آلات التغليف القطر الخارجي: 35 - 320 ملم
سماكة: 13-108 ملم عزم الدوران: 8.3 - 17040 نيوتن
وزن: 0.07 - 42.0 كجم
إبراز:

OD 320mm مخلب أسطواني

,

سماكة 108mm مخلب أسطواني

,

OD 320mm أسطواني ناقل

منتوج وصف

GC-B0.07 - 42.0 كجم ASNU اتجاه واحد مخلب أسطواني لطباعة آلات التعبئة والتغليف



عند تشغيل القابض أحادي الاتجاه من نوع الأسطوانة ، يحدث أقصى ضغط للتلامس عند بكرة التلامس والحلقات الداخلية والخارجية.بالمعنى الدقيق للكلمة ، نظرًا لأن قوة التحيز متساوية على جانبي الأسطوانة ، والحلقة الداخلية وسطحها المحدب أصغر من منطقة التلامس مع السطح المقعر للحلقة الخارجية ، بحيث يحدث أقصى ضغط للتلامس على سطح التلامس للأسطوانة والحلقة الداخلية.هنا ، سطح ارتداء الأكثر عرضة للتعب ، وعادة في شكل تأليب فشل شظية.تصنيع قابض أحادي الاتجاه والأسطوانة الداخلية ، الحلقة الخارجية لمادة معدنية ، وعادة ما تكون نفس مادة المحمل المتداول.
منذ عملية القابض في اتجاه واحد ، تخضع الأسطوانات دائمًا لقوة الطرد المركزي ، وبالتالي تحاول دائمًا الخروج من محيط نقطة الاتصال.لذلك ، يجب ضغط البكرات بزنبرك على أخدود فتح النهاية الصغير لإيقاف مثل هذا الإزاحة ، ولهذا السبب يجب أن تكون هناك أسباب مطلوبة لقوة انحياز الزنبرك.



سمك 108 مم OD 320 مم أسطواني مخلب GC-B لآلات التغليف 0





مثال تصاعد

سمك 108 مم OD 320 مم أسطواني مخلب GC-B لآلات التغليف 1





سمك 108 مم OD 320 مم أسطواني مخلب GC-B لآلات التغليف 2

يكتب عزم الدوران الاسمي [نانومتر] تجاوز الحد الأقصى للسرعة [r / min] البعد في كوتور [مم] وزن
سباق داخلي السباق الخارجي د [h7] D [h7] إل بث xtث بن xtن
GC-B835 8.3 1650 2500 8 35 13 4 × 1.4 2 × 1.0 0.07
GC-B1235 8.3 1650 2500 12 35 13 4 × 1.4 4 × 1.8 0.06
GC-B1237 8.5 1600 2500 12 37 20 6 × 3.3 4 × 1.8 0.07
GC-B1542 22 1200 1800 15 42 18 5 × 1.8 5 × 2.3 0.11
GC-B1747 35 1150 1700 17 47 19 5 × 2.3 5 × 2.3 0.15
GC-B2052 26 1050 1550 20 52 21 6 × 2.3 6 × 2.8 0.19
GC-B2060 90 850 1300 20 60 20 6 × 2.3 6 × 3.0 0.08
GC-B2062 100 850 1300 20 62 36 8 × 3.5 6 × 2.8 0.59
GC-B2562 90 850 1300 25 62 24 8 × 2.8 8 × 3.3 0.38
GC-B3072 184 700 1100 30 72 27 10 × 2.5 10 × 3.3 0.54
GC-B3580 270 600 950 35 80 31 12 × 3.5 12 × 3.3 0.74
GC-B4090 387 550 850 40 90 33 12 × 4.1 14 × 3.8 0.92
GC-B4393 400 550 850 43 93 36 14 × 4.5 10 × 3.0 1
GC-B45100 558 500 800 45 100 36 14 × 4.6 14 × 3.8 1.31
GC-B50110 720 425 675 50 110 40 14 × 5.6 18 × 4.4 1.74
GC-B60130 1315 375 525 60 130 46 18 × 5.6 20 × 4.9 2.77
GC-B60170 2500 275 425 60 170 90 20 × 7.5 18 × 4.4 6.5
GC-B65170 2500 275 425 65 170 90 20 × 7.5 18 × 4.4 6.3
GC-B70150 1656 300 475 70 150 51 20 × 6.9 20 × 4.9 4.16
GC-B80170 2096 275 425 80 170 58 20 × 7.5 22 × 5.4 7.01
GC-B90190 3468 250 375 90 190 64 20 × 8.0 25 × 5.4 8.2
GC-B100215 5400 225 340 100 215 73 24 × 8.5 28 × 6.4 12.6
GC-B120260 5932 185 275 120 260 86 28 × 10 32 × 7.4 23
GC-B150320 17040 150 230 150 320 108 32 × 12 36 × 8.4 42

بطاقة:

طول 48 مم إبرة ذات اتجاه واحد

20N.m أسطواني أسطواني

طول 48 مم طريقة واحدة مخلب الأسطوانة
