تفاصيل المنتج:
|
|
| مكان المنشأ: | شنشي ، الصين |
|---|---|
| اسم العلامة التجارية: | CHAOYUE |
| رقم الموديل: | GC-A |
|
شروط الدفع والشحن:
|
|
| الحد الأدنى لكمية: | حاسب شخصي 1 |
| الأسعار: | USD 25.00 - 140.00 / pc |
| تفاصيل التغليف: | صندوق كرتوني أو صندوق خشبي يعتمد على حجم المنتجات |
| وقت التسليم: | 1 - 3 أسابيع |
| شروط الدفع: | T / T. |
| القدرة على العرض: | 500 قطعة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | GC-A 0.11 - 12.10 كجم نوع الأسطوانة يتغلب على القابض أحادي الاتجاه لآلات طباعة التغليف | القطر الخارجي: | 37-170 ملم |
|---|---|---|---|
| سماكة: | 20-95 ملم | وزن: | 0.11 - 12.10 كجم |
| عزم الدوران: | 12 - 4320 نيوتن | تطبيق: | طباعة وتغليف وغذاء ومعدات طبية |
| إبراز: | 360N.M One Way Roller Clutch,90mm OD One Way Roller Clutch,360N.M مسحوب كأس الأسطوانة القابض |
||
منتوج وصف

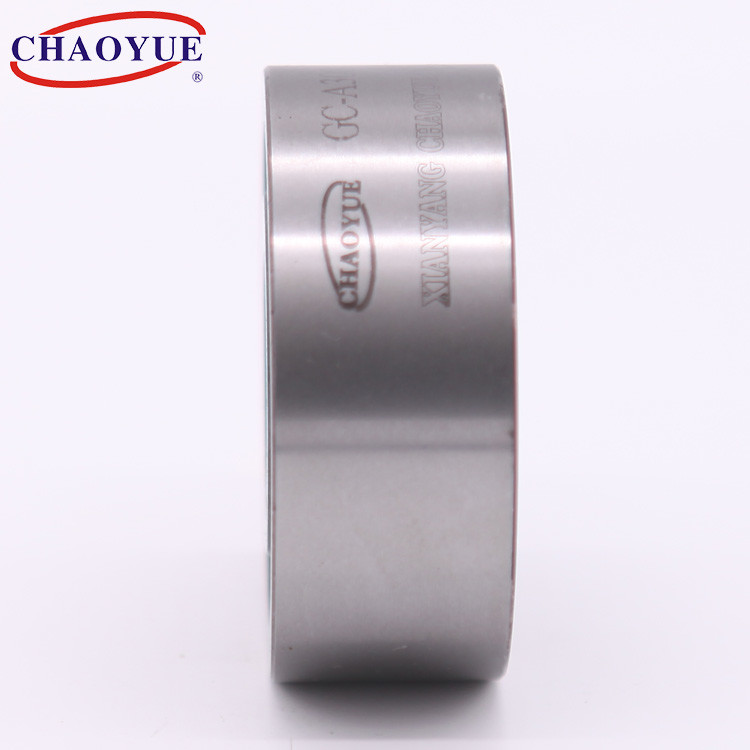

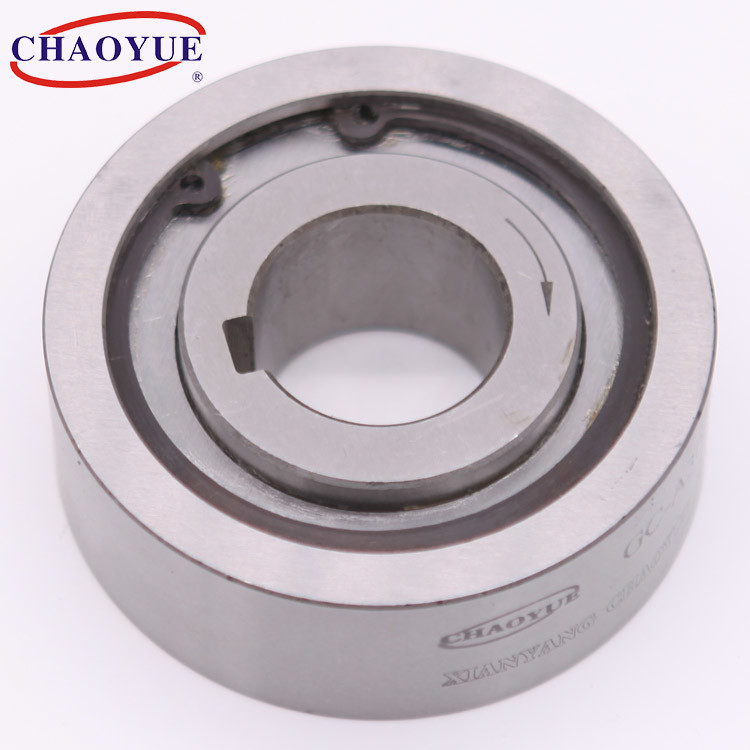

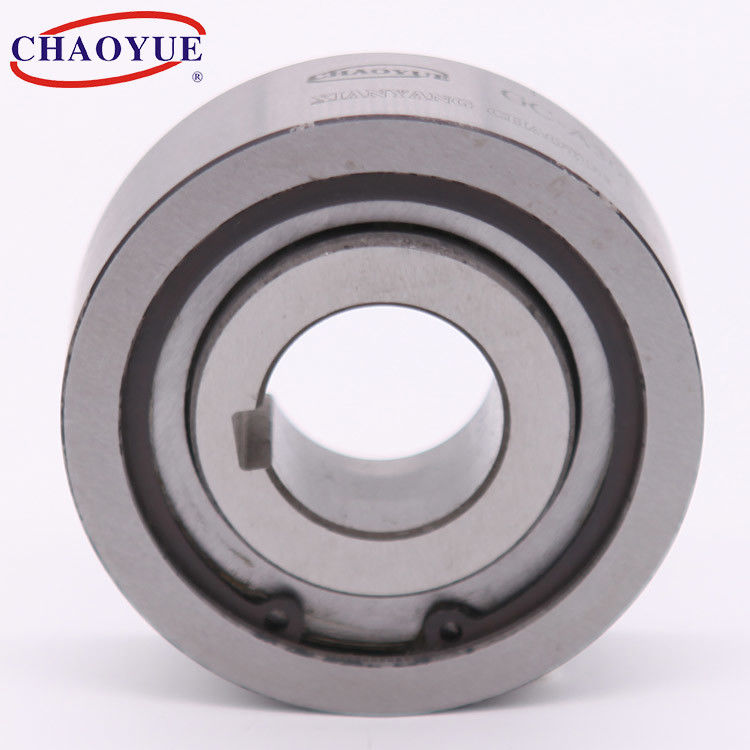

GC-A 0.11 - 12.10 كجم تجتاح نوع الأسطوانة القابض أحادي الاتجاه لآلات طباعة العبوات
يتكون القابض ذو الاتجاه الواحد الأسطواني من حلقة خارجية ، بكرة ، زنبرك وحلقة داخلية.عادة ما يكون عدد البكرات 6-8.أثناء عملية العمل ، إذا كانت الحلقة الخارجية للقابض أحادي الاتجاه تدور عكس اتجاه عقارب الساعة بالنسبة للحلقة الداخلية ، فإن الأسطوانة تتحرك إلى النهاية الكبيرة في الأخدود المفتوح مع ملف تعريف الكامة وتضغط الزنبرك.في هذا الوقت ، لن يتم قفل القابض أحادي الاتجاه والسماح للحلقة الخارجية بالدوران.وهذا يعني أن القابض أحادي الاتجاه الموضح في الشكل يسمح للحلقة الخارجية بالدوران عكس اتجاه عقارب الساعة بالنسبة للحلقة الداخلية في أي وقت.بمعنى آخر ، يُسمح للحلقة الداخلية بالدوران في اتجاه عقارب الساعة بالنسبة للحلقة الخارجية.
مثال تصاعد
| يكتب | عزم الدوران الاسمي [نانومتر] | تجاوز الحد الأقصى للسرعة [r / min] | البعد في كوتور [مم] | وزن | |||||
| سباق داخلي | السباق الخارجي | D [h7] | إل | بث xtث | د [H7] | بن xtن | |||
| GC-A1237 | 12 | 1500 | 3100 | 37 | 20 | 4 × 2.5 | 12 | 4 × 1.8 | 0.11 |
| GC-A1547 | 40 | 1100 | 2800 | 47 | 30 | 4 × 2.5 | 15 | 4 × 1.8 | 0.3 |
| GC-A2062 | 105 | 1000 | 2400 | 62 | 34 | 5 × 3.0 | 20 | 5 × 2.3 | 0.55 |
| GC-A2580 | 205 | 850 | 2000 | 80 | 37 | 5 × 3.0 | 25 | 5 × 2.3 | 0.98 |
| GC-A2585 | 260 | 800 | 1800 | 85 | 28 | 5 × 3.0 | 25 | 8 × 3.0 | 0.9 |
| GC-A3090 | 360 | 750 | 1700 | 90 | 44 | 6 × 3.5 | 30 | 6 × 2.8 | 1.5 |
| GC-A3580 | 320 | 850 | 2000 | 80 | 37 | 5 × 3.0 | 35 | 5 × 2.3 | 0.9 |
| GC-A35100 | 513 | 650 | 1400 | 100 | 48 | 6 × 3.5 | 35 | 6 × 2.8 | 2 |
| GC-A40110 | 738 | 600 | 1200 | 110 | 56 | 8 × 4.0 | 40 | 8 × 3.3 | 2.8 |
| GC-A45120 | 810 | 500 | 1000 | 120 | 56 | 10 × 5.0 | 45 | 10 × 3.3 | 3.3 |
| GC-A50130 | 1530 | 450 | 850 | 130 | 63 | 10 × 5.0 | 50 | 10 × 3.3 | 4.2 |
| GC-A55140 | 1890 | 420 | 700 | 140 | 67 | 12 × 5.0 | 55 | 12 × 3.3 | 5.2 |
| GC-A60150 | 2520 | 400 | 580 | 150 | 78 | 12 × 5.0 | 60 | 12 × 3.3 | 6.8 |
| GC-A70170 | 4320 | 300 | 450 | 170 | 92 | 14 × 5.5 | 70 | 14 × 3.8 | 12.1 |
