تفاصيل المنتج:
|
|
| مكان المنشأ: | شنشي ، الصين |
|---|---|
| اسم العلامة التجارية: | CHAOYUE |
| رقم الموديل: | GC-B |
|
شروط الدفع والشحن:
|
|
| الحد الأدنى لكمية: | حاسب شخصي 1 |
| الأسعار: | USD 25.00 - 360.00 / pc |
| تفاصيل التغليف: | صندوق كرتوني أو صندوق خشبي يعتمد على حجم المنتجات |
| وقت التسليم: | 1 - 3 أسابيع |
| شروط الدفع: | T / T. |
| القدرة على العرض: | 500 قطعة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | GC-B ASNU اتجاه واحد مخلب أسطواني 8.3 - 17040 نيوتن متر | القطر الداخلي: | 8 - 150 مم |
|---|---|---|---|
| القطر الخارجي: | 35 - 320 ملم | سماكة: | 13-108 ملم |
| عزم الدوران: | 8.3 - 17040 نيوتن | وزن: | 0.07 - 42.0 كجم |
| إبراز: | القطر الداخلي 50 مم قابض الأسطوانة المحاصر,قابض الأسطوانة المحاصر عزم الدوران 720 نيوتن متر,عزم الدوران 720 نيوتن متر في اتجاه واحد محمل الإبرة |
||
منتوج وصف

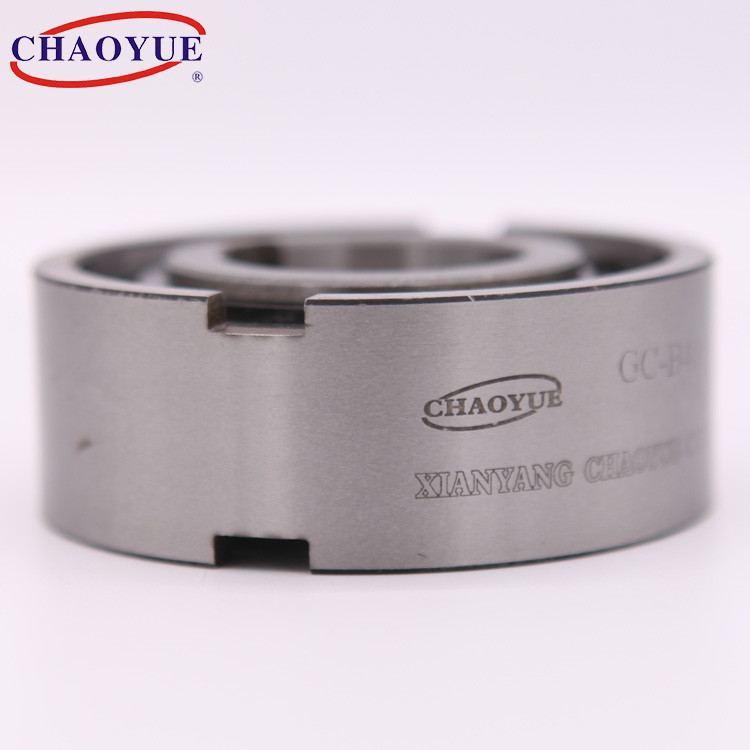

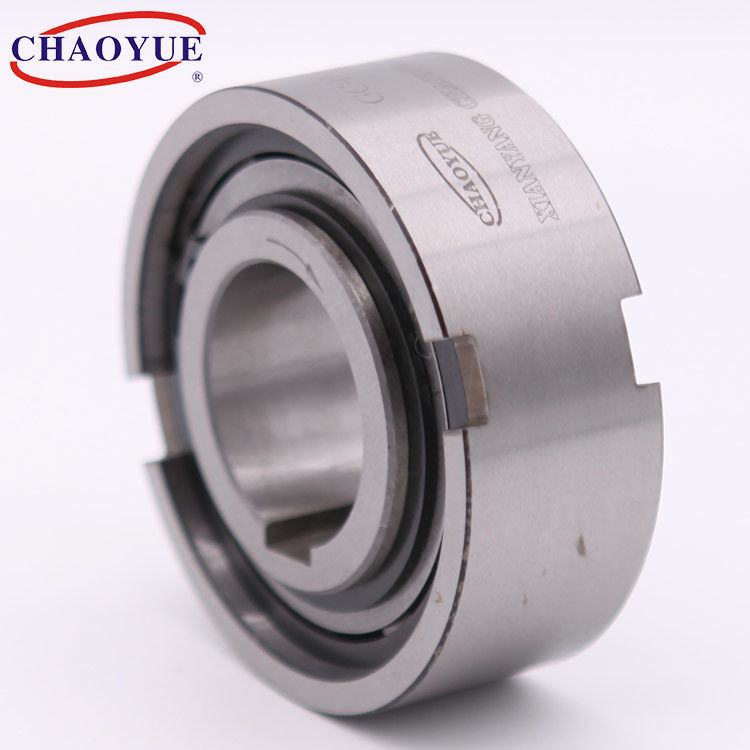

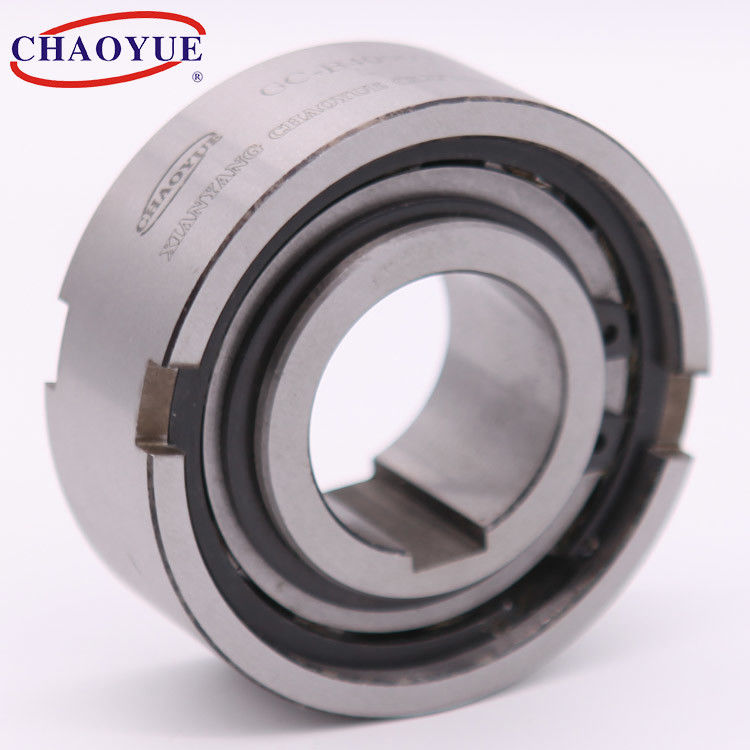

GC-B ASNU اتجاه واحد مخلب أسطواني 8.3 - 17040 نيوتن متر
إذا تم تدوير السباق الداخلي ذو الاتجاه الواحد فيما يتعلق بمحاولة الحلقة الخارجية في اتجاه عقارب الساعة ، فسيتم تحريك الأسطوانة إلى القناة المفتوحة في النهاية الصغيرة ، وقد يكون أيضًا الإسفين بين الحلقة الخارجية ، والاثنان المقفولان ، في نفس الوقت ينقل عزم الدوران بينهما.في الوقت الحالي ، يعمل الزنبرك على تحسين عمل الإسفين للأسطوانة الأولى ، ويتم تثبيت الأسطوانة بفتحة مفتوحة بمجرد النهاية الصغيرة ، ويحدث قفل القابض أحادي الاتجاه ، وبالتالي لا يسمح للحلقة الخارجية بالدوران بالنسبة للحلقة الداخلية في اتجاه عقارب الساعة ، أو يتم تدوير الحلقة الداخلية عكس اتجاه عقارب الساعة بالنسبة للحلقة الخارجية.
عند التلامس مع السطح الخارجي للأسطوانة مصنوعة من ملف تعريف السطح ، وزاوية إسفين معينة.في الهيكل التقليدي ، تكون هذه الزاوية عادةً 6 درجات -8 درجات.بالنظر إلى أخطاء الماكينة والتآكل الناتج عن الاستخدام ، حيث يظل قسم إسفين زاوية التلامس دون تغيير ، وغالبًا ما يتم فتح معالجة ملف تعريف سطح الكامة لأخاديد لولبية لوغاريتمية.
مثال تصاعد
| يكتب | عزم الدوران الاسمي [نانومتر] | تجاوز الحد الأقصى للسرعة [r / min] | البعد في كوتور [مم] | وزن | |||||
| سباق داخلي | السباق الخارجي | د [h7] | D [h7] | إل | بث xtث | بن xtن | |||
| GC-B835 | 8.3 | 1650 | 2500 | 8 | 35 | 13 | 4 × 1.4 | 2 × 1.0 | 0.07 |
| GC-B1235 | 8.3 | 1650 | 2500 | 12 | 35 | 13 | 4 × 1.4 | 4 × 1.8 | 0.06 |
| GC-B1237 | 8.5 | 1600 | 2500 | 12 | 37 | 20 | 6 × 3.3 | 4 × 1.8 | 0.07 |
| GC-B1542 | 22 | 1200 | 1800 | 15 | 42 | 18 | 5 × 1.8 | 5 × 2.3 | 0.11 |
| GC-B1747 | 35 | 1150 | 1700 | 17 | 47 | 19 | 5 × 2.3 | 5 × 2.3 | 0.15 |
| GC-B2052 | 26 | 1050 | 1550 | 20 | 52 | 21 | 6 × 2.3 | 6 × 2.8 | 0.19 |
| GC-B2060 | 90 | 850 | 1300 | 20 | 60 | 20 | 6 × 2.3 | 6 × 3.0 | 0.08 |
| GC-B2062 | 100 | 850 | 1300 | 20 | 62 | 36 | 8 × 3.5 | 6 × 2.8 | 0.59 |
| GC-B2562 | 90 | 850 | 1300 | 25 | 62 | 24 | 8 × 2.8 | 8 × 3.3 | 0.38 |
| GC-B3072 | 184 | 700 | 1100 | 30 | 72 | 27 | 10 × 2.5 | 10 × 3.3 | 0.54 |
| GC-B3580 | 270 | 600 | 950 | 35 | 80 | 31 | 12 × 3.5 | 12 × 3.3 | 0.74 |
| GC-B4090 | 387 | 550 | 850 | 40 | 90 | 33 | 12 × 4.1 | 14 × 3.8 | 0.92 |
| GC-B4393 | 400 | 550 | 850 | 43 | 93 | 36 | 14 × 4.5 | 10 × 3.0 | 1 |
| GC-B45100 | 558 | 500 | 800 | 45 | 100 | 36 | 14 × 4.6 | 14 × 3.8 | 1.31 |
| GC-B50110 | 720 | 425 | 675 | 50 | 110 | 40 | 14 × 5.6 | 18 × 4.4 | 1.74 |
| GC-B60130 | 1315 | 375 | 525 | 60 | 130 | 46 | 18 × 5.6 | 20 × 4.9 | 2.77 |
| GC-B60170 | 2500 | 275 | 425 | 60 | 170 | 90 | 20 × 7.5 | 18 × 4.4 | 6.5 |
| GC-B65170 | 2500 | 275 | 425 | 65 | 170 | 90 | 20 × 7.5 | 18 × 4.4 | 6.3 |
| GC-B70150 | 1656 | 300 | 475 | 70 | 150 | 51 | 20 × 6.9 | 20 × 4.9 | 4.16 |
| GC-B80170 | 2096 | 275 | 425 | 80 | 170 | 58 | 20 × 7.5 | 22 × 5.4 | 7.01 |
| GC-B90190 | 3468 | 250 | 375 | 90 | 190 | 64 | 20 × 8.0 | 25 × 5.4 | 8.2 |
| GC-B100215 | 5400 | 225 | 340 | 100 | 215 | 73 | 24 × 8.5 | 28 × 6.4 | 12.6 |
| GC-B120260 | 5932 | 185 | 275 | 120 | 260 | 86 | 28 × 10 | 32 × 7.4 | 23 |
| GC-B150320 | 17040 | 150 | 230 | 150 | 320 | 108 | 32 × 12 | 36 × 8.4 | 42 |
