تفاصيل المنتج:
|
|
| مكان المنشأ: | شنشي ، الصين |
|---|---|
| اسم العلامة التجارية: | CHAOYUE |
| رقم الموديل: | GC-A |
|
شروط الدفع والشحن:
|
|
| الحد الأدنى لكمية: | حاسب شخصي 1 |
| الأسعار: | USD 25.00 - 140.00 / pc |
| تفاصيل التغليف: | صندوق كرتوني أو صندوق خشبي يعتمد على حجم المنتجات |
| وقت التسليم: | 1 - 3 أسابيع |
| شروط الدفع: | T / T. |
| القدرة على العرض: | 500 قطعة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | GC-A الأسطوانة تجاوز القابض أحادي الاتجاه 20-95 مم | حجم تجويف: | 12-70 ملم |
|---|---|---|---|
| القطر الخارجي: | 37-170 ملم | سماكة: | 20-95 ملم |
| وزن: | 0.11 - 12.10 كجم | تطبيق: | طباعة وتغليف وغذاء ومعدات طبية |
| إبراز: | الطرد المركزي ذو الاتجاه الواحد القابض الأسطواني,1200r / min قابض الأسطوانة أحادي الاتجاه,1200r / min إبرة القابض الأسطواني |
||
منتوج وصف

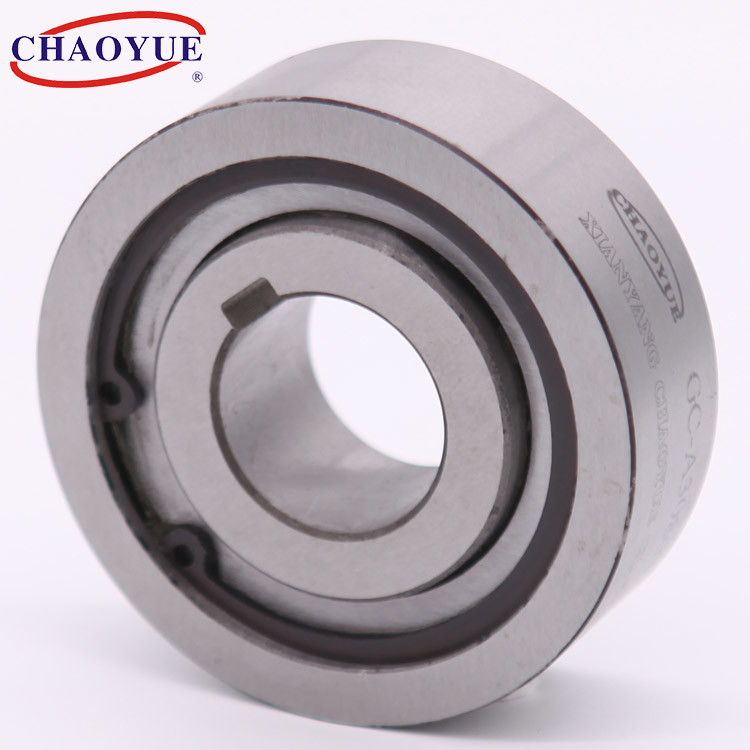

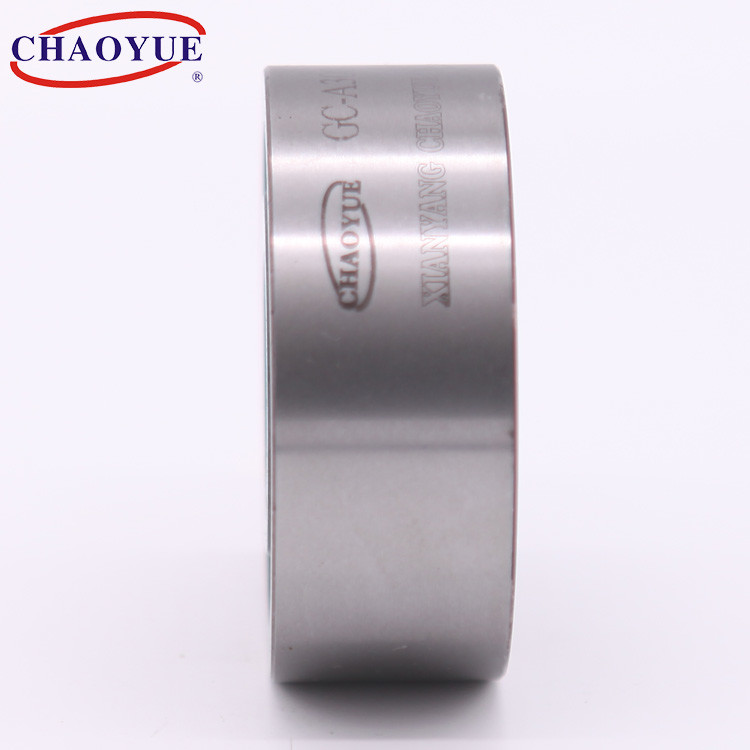

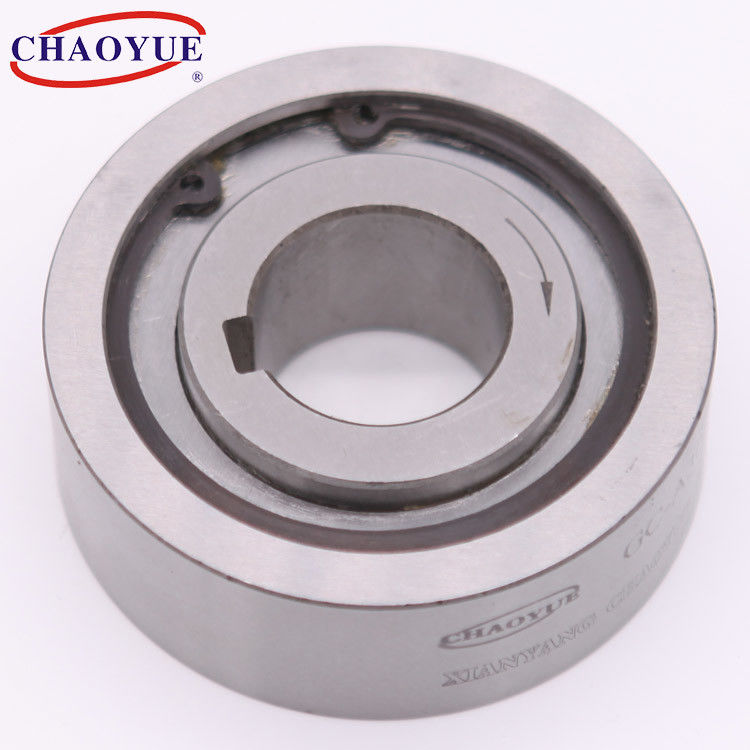

GC-A الأسطوانة تغلب على القابض أحادي الاتجاه 20-95 مم
عندما يعمل القابض أحادي الاتجاه من نوع الأسطوانة ، يحدث أقصى ضغط للتلامس عند نقطة التلامس بين الأسطوانة والحلقات الداخلية والخارجية.بالمعنى الدقيق للكلمة ، نظرًا لأن القوة على جانبي الأسطوانة متساوية ، ومنطقة التلامس مع السطح المحدب للحلقة الداخلية أصغر من منطقة التلامس مع السطح المقعر للحلقة الخارجية ، يحدث أقصى ضغط للتلامس على التلامس السطح بين الأسطوانة والحلقة الداخلية.هنا ، الأكثر عرضة للتآكل هو تآكل السطح ، وشكل الفشل النموذجي هو التنقر والتشظي.المواد المعدنية المستخدمة في تصنيع بكرات القابض أحادية الاتجاه والحلقات الداخلية والخارجية هي عمومًا نفس المواد المحامل المتدحرجة.
عندما يعمل القابض أحادي الاتجاه ، تخضع الأسطوانة دائمًا لقوة الطرد المركزي الدوارة ، لذلك تحاول دائمًا الانحراف عن نقطة التلامس مع المحيط.لذلك ، يجب ضغط الأسطوانة حتى النهاية الصغيرة للأخدود المفتوح بمساعدة زنبرك لمنع هذا الانحراف ، وهذا هو السبب في أن الزنبرك مطلوب أن يكون له قوة معينة من الشد المسبق.
مثال تصاعد
| يكتب | عزم الدوران الاسمي [نانومتر] | تجاوز الحد الأقصى للسرعة [r / min] | البعد في كوتور [مم] | وزن | |||||
| سباق داخلي | السباق الخارجي | D [h7] | إل | بث xtث | د [H7] | بن xtن | |||
| GC-A1237 | 12 | 1500 | 3100 | 37 | 20 | 4 × 2.5 | 12 | 4 × 1.8 | 0.11 |
| GC-A1547 | 40 | 1100 | 2800 | 47 | 30 | 4 × 2.5 | 15 | 4 × 1.8 | 0.3 |
| GC-A2062 | 105 | 1000 | 2400 | 62 | 34 | 5 × 3.0 | 20 | 5 × 2.3 | 0.55 |
| GC-A2580 | 205 | 850 | 2000 | 80 | 37 | 5 × 3.0 | 25 | 5 × 2.3 | 0.98 |
| GC-A2585 | 260 | 800 | 1800 | 85 | 28 | 5 × 3.0 | 25 | 8 × 3.0 | 0.9 |
| GC-A3090 | 360 | 750 | 1700 | 90 | 44 | 6 × 3.5 | 30 | 6 × 2.8 | 1.5 |
| GC-A3580 | 320 | 850 | 2000 | 80 | 37 | 5 × 3.0 | 35 | 5 × 2.3 | 0.9 |
| GC-A35100 | 513 | 650 | 1400 | 100 | 48 | 6 × 3.5 | 35 | 6 × 2.8 | 2 |
| GC-A40110 | 738 | 600 | 1200 | 110 | 56 | 8 × 4.0 | 40 | 8 × 3.3 | 2.8 |
| GC-A45120 | 810 | 500 | 1000 | 120 | 56 | 10 × 5.0 | 45 | 10 × 3.3 | 3.3 |
| GC-A50130 | 1530 | 450 | 850 | 130 | 63 | 10 × 5.0 | 50 | 10 × 3.3 | 4.2 |
| GC-A55140 | 1890 | 420 | 700 | 140 | 67 | 12 × 5.0 | 55 | 12 × 3.3 | 5.2 |
| GC-A60150 | 2520 | 400 | 580 | 150 | 78 | 12 × 5.0 | 60 | 12 × 3.3 | 6.8 |
| GC-A70170 | 4320 | 300 | 450 | 170 | 92 | 14 × 5.5 | 70 | 14 × 3.8 | 12.1 |
